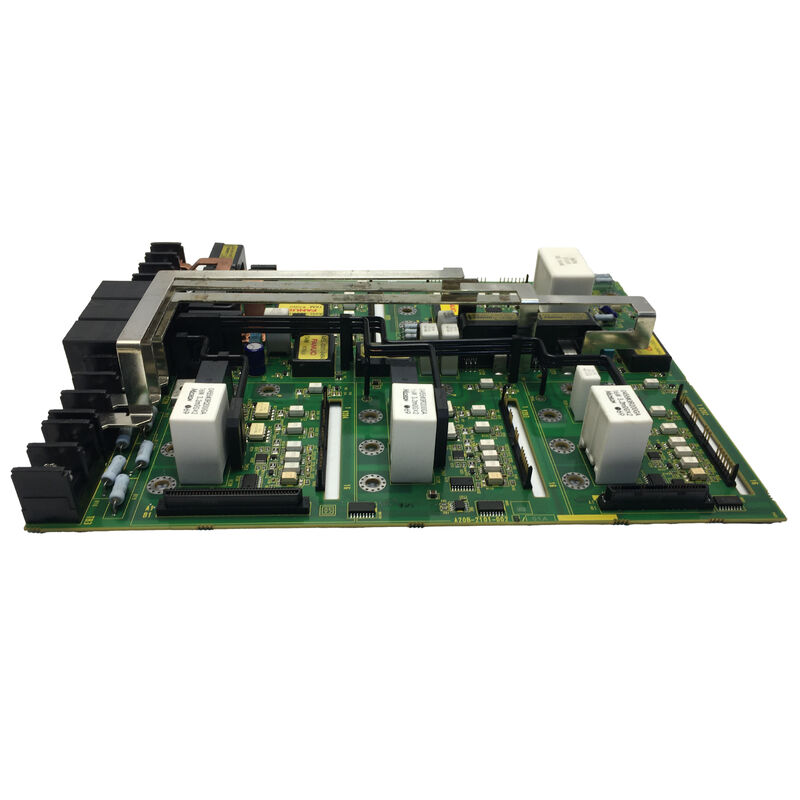

ФАНУ PC Board A20B-2101-0922 A20B21010922 A2OB-21O1-O922

A20B-2101-0922 FANUC A20B-2101 Серия сервоприводные платы CNC / робот сервоусилителя замена PCB

Серия A20B-2101 ∙ Сервоприводная электроника

Серия A20B-2101 включает в себя серво- и спиндоприводные платы FANUC ∙ платы управления и питания, которые образуют электронное ядро сервоусилителя FANUC и модулей спиндопривода.Данная серия охватывает ряд типов плат, обслуживающих различные номиналы мощности привода, текущие мощности и генерации интерфейсов в семействах продуктов FANUC CNC и роботов.

Планы этой серии несут сигналы управления воротами, схемы обнаружения тока, логику защиты,и коммуникационные интерфейсы, которые переводят команды положения и скорости от CNC в точные выходы управления двигателемКогда в модуле сервопривода возникает внутренний сбой, платы в нем являются путём замены. Подключение оригинальной платы FANUC возвращает привод к его заданной производительности.

Основная информация о продукте

Круговые платы в сервоусилителях

Модуль сервоусилителя FANUC содержит многослойные печатные платы, каждый из которых обрабатывает определенный функциональный уровень:

Электрическая панель:Управляет переключением высокого напряжения и высокого тока для выходной стадии привода сигналов шлюза привода к IGBT переключающим устройствам, мониторингу постоянного тока и управлению регенерацией.

Контрольная панель:Обрабатывает сервокоманды CNC (через интерфейс FSSB, типа A или типа B), запускает текущую петлю управления со скоростью обновления микросекунд, обрабатывает обратную связь двигателя от кодера,и выполняет логику сервозащиты.

Планка прокладки:Предоставляет физический интерфейс соединителя между внешними кабелями и внутренним стеком ПКБ.

A20B-2101-0922 выполняет одну из этих функций в рамках применимого серво- или шпиндельного усилителя FANUC.Его замена восстанавливает электронную функцию привода на уровне панели избегая затрат на замену полного модуля усилителя.

Неисправности сервопривода, которые приводят к замене платы

Не все сбои сервопривода требуют полной замены модуля усилителя.

• Постоянные коды сигнализации, которые не соответствуют неисправностям двигателя или внешней проводки
• Правильный двигатель и проводки, но привода отказывается очистить готовность сигналов
• Потеря специфических функций (общение обратной связи с кодером, интерфейс связи, управление током) при сохранении функциональных функций других секций привода
• Поведение привода, изменившееся после перехода напряжения на стороне питания без очевидного физического повреждения

В этих случаях целевая замена доски является правильной стратегией ремонта.Заменяющая панель A20B-2101-0922 восстанавливает неисправность без замены механического и энергетического оборудования полного модуля.

Сценарии применения

Внутренняя ошибка сервомодуля:Сервоусилитель CNC-машины запускается на внутренней сигнализации, которая не совпадает с кабелем кодера, мотором или неисправностью проводки. Диагностика на уровне платы идентифицирует A20B-2101-0922 как неисправный компонент.Замена доски восстанавливает нормальную работу оси.

Ремонт сервопривода робота:Сервопривод контроллера робота FANUC развивает сбой на одном соединении робота.A20B-2101-0922 замена исправляет прерывистое поведение и возвращает робота к надежной производственной работе.

Запчасть для мастерской приводных панелей:Производственный завод поддерживает набор панелей серии A20B-2101 в качестве запасных частей мастерской для быстрого ремонта сервомодуля, сокращая время выполнения ремонта привода с дней до часов.

Частые вопросы

Вопрос 1: Как определить, какая плата в модуле усилителя не работает?

Изолируйте неисправность, прочитав конкретный код сигнализации с дисплея CNC или привода.Некоторые сигнализации специфичны для панели управления.Тепловое повреждение, следы ожога или изменение цвета компонента на одной плате в сравнении с другой также определяют диагноз.Схема сигнализации помогает сузить дефект на конкретную доску в стеке.

Вопрос 2: Содержит ли A20B-2101-0922 данные калибровки для конкретного двигателя?

Некоторые панели управления сервоусилителями FANUC хранят идентификационные данные двигателя или калибровку прироста в неплавучей памяти на панели.данные должны быть повторно введены или загружены из резервной копии после установки заменыПроверьте техническую документацию конкретной модели сервоусилителя, чтобы подтвердить, хранится ли A20B-2101-0922 в данных двигателя до установки.

Вопрос 3: Используется ли A20B-2101-0922 в системах обработки с ЧПУ, контроллерах роботов или в обоих?

Серия A20B-2101 используется как в линейках продуктов CNC, так и в линейках роботов, поскольку архитектура сервопривода FANUC используется между платформами.Конкретное использование A20B-2101-0922 зависит от системы, в которой он установлен.Положение платы в списке запасных частей целевой системы подтверждает, служит ли она приводу CNC-оси, приводу шпинделя или усилителю соединения робота.

Вопрос 4: Можно ли отправить A20B-2101-0922 на ремонт вместо замены?

Ремонт на уровне платы печатных плат FANUC на сервоприводе предлагается сертифицированными FANUC сервисными центрами и специализированными компаниями по ремонту электроники CNC.Ремонт является экономически эффективным вариантом, когда ошибка является неисправностью отдельного компонента (неисправность IGBT шлюзового драйвера IC, поврежденный конденсатор, защитный предохранитель от взрыва), которые могут быть идентифицированы и решены на уровне компонента.

Вопрос 5: Какие меры предосторожности в отношении ESD применяются к A20B-2101-0922?

A20B-2101-0922 содержит логические микросхемы CMOS и драйверные полупроводники, которые подвержены электростатическому разряду.Хранение и транспортировка в антистатической упаковкеПри доступе к модулю сервоусилителя, разрядитесь на землю, прежде чем прикасаться к любой ПКБ. The drive must be fully powered down and DC bus capacitors fully discharged before internal board access — use a DC voltmeter to confirm the DC bus voltage is below 50V before opening the amplifier housing.
