А20Б-2101-0390 | Печатная плата блока питания FANUC серии Alpha I — 7-сегментный светодиод, встроенный фильтр помех, печатная плата PSM

Модуль питания Alpha I — энергетическая основа приводной системы

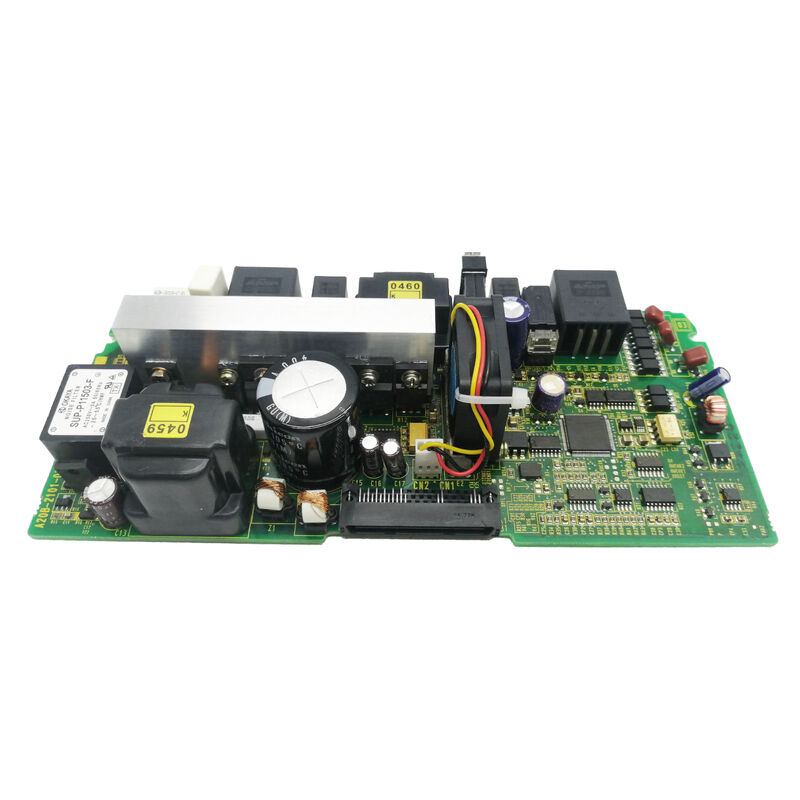

A20B-2101-0390 — это печатная плата блока питания для приводной системы FANUC серии Alpha I. В архитектуре Alpha I компании FANUC модуль источника питания (PSM) служит центральным блоком преобразования энергии для всей системы привода, включая сервоприводы и усилители шпинделя, подключенные к нему по общей шине постоянного тока.

Плата A20B-2101-0390 представляет собой плату управления и контроля в составе PSM, управляющую:

Контроль исправления:PSM преобразует входящее трехфазное напряжение сети переменного тока в регулируемое напряжение шины постоянного тока. Плата источника питания управляет этим процессом выпрямления и контролирует правильный уровень напряжения на шине постоянного тока.

Регенеративная обработка энергии:Когда сервоприводы или оси шпинделя замедляются, они генерируют регенеративную энергию. PSM управляет этой энергией — либо возвращая ее в сеть переменного тока (в рекуперативных конфигурациях PSM), либо рассеивая ее через регенеративный резистор. A20B-2101-0390 управляет рекуперативным переключением.

Мониторинг шины постоянного тока:Плата источника питания контролирует напряжение на шине постоянного тока в режиме реального времени, обнаруживая условия повышенного и пониженного напряжения и запуская защитные отключения до того, как силовая электроника будет повреждена.

Отображение статуса:7-сегментный светодиодный дисплей A20B-2101-0390 отображает рабочее состояние PSM и коды аварийных сигналов, обеспечивая прямую визуальную индикацию состояния модуля питания без необходимости подключения к ЧПУ для базовой диагностики.

Ключевые характеристики

Встроенный шумовой фильтр

Спецификация «встроенный фильтр помех» определяет встроенный фильтр электромагнитных помех (EMI) в A20B-2101-0390. Импульсная силовая электроника генерирует значительный высокочастотный электрический шум — как кондуктивный шум, который возвращается обратно в источник питания, так и излучаемый шум, который влияет на близлежащие чувствительные схемы.

Встроенный фильтр помех на A20B-2101-0390:

Проведенное подавление электромагнитных помех:Ферритовые катушки индуктивности и конденсаторы на печатной плате источника питания ослабляют высокочастотный шум переключения до того, как он достигнет проводов сети, тем самым уменьшая помехи от другого оборудования, подключенного к тому же источнику питания.

Согласие:Встроенная фильтрация является частью конструкции привода FANUC для маркировки CE и других требований соответствия ЭМС, обеспечивая соответствие системы привода предельным значениям излучаемых и кондуктивных излучений, установленным для промышленного оборудования.

Сценарии применения

Неисправность платы блока питания PSM:Приводная система FANUC Alpha I выдает сигналы тревоги уровня PSM — шина постоянного тока не может быть установлена ​​или система отключается немедленно при включении питания. После проверки входного напряжения питания плата блока питания A20B-2101-0390 определяется как неисправная. Замена восстанавливает работу шины постоянного тока и нормальную работу привода.

Обслуживание системы привода Alpha I:Приводная система Alpha I на производственном объекте проходит комплексное плановое техническое обслуживание. A20B-2101-0390 заменяется в рамках обновления электроники PSM, чтобы обеспечить непрерывную надежную работу источника питания.

Часто задаваемые вопросы

В1: Какова роль платы питания PSM в системе привода Alpha I?

В архитектуре Alpha I компании FANUC PSM является центральным блоком преобразования энергии — он выпрямляет трехфазную мощность сети переменного тока в шину постоянного тока, которую используют все подключенные сервоусилители и шпиндельные усилители. A20B-2101-0390 — это плата управления в составе PSM, управляющая выпрямлением, контролем шины постоянного тока, управлением рекуперативной энергией и защитными отключениями. Без функционального PSM ни один сервопривод или привод шпинделя в системе не могут работать.

Вопрос 2. Что обозначают 7-сегментные светодиодные коды на A20B-2101-0390?

На 7-сегментном дисплее отображаются два типа информации: коды состояния во время нормальной работы (подтверждение активности PSM и готовности шины постоянного тока) и коды аварийных сигналов во время неисправностей. Коды аварийных сигналов являются числовыми — каждое число соответствует определенному типу неисправности, описанному в руководстве по техническому обслуживанию сервоусилителя FANUC Alpha I. Считывание отображаемого кода является отправной точкой для любой диагностики неисправностей PSM.

В3: Какие меры предосторожности необходимо предпринять перед заменой A20B-2101-0390?

PSM содержит большие фильтрующие конденсаторы, которые сохраняют энергию постоянного тока высокого напряжения (обычно 300–600 В шины постоянного тока) после отключения сетевого питания. Прежде чем получить доступ к внутренней части PSM: выключите и заблокируйте электропитание, затем подождите время разрядки, указанное в руководстве по техническому обслуживанию (обычно 5–10 минут). Прежде чем прикасаться к каким-либо внутренним платам, убедитесь, что напряжение на шине постоянного тока ниже 30 В с помощью калиброванного вольтметра.

Вопрос 4: Требует ли замена A20B-2101-0390 перенастройки системы привода?

Плата источника питания PSM не содержит настраиваемого пользователем хранилища параметров — все параметры сервопривода и шпинделя находятся в памяти параметров ЧПУ. После установки замены A20B-2101-0390 и восстановления сетевого питания PSM должен нормально подключить шину постоянного тока. Прежде чем включать ЧПУ и тестировать сервоприводы и приводы шпинделя, убедитесь, что 7-сегментный дисплей показывает правильное состояние готовности.

Вопрос 5: Что отличает PSM Alpha I (A20B-2101-0390) от более ранних PSM серии Alpha?

Обозначение «Alpha I» указывает на поколение приводной системы Alpha компании FANUC серии i — эволюцию более ранней серии Alpha с улучшенными характеристиками, более высокой степенью интеграции и обновленными протоколами связи. В Alpha I PSM используется печатная плата питания (A20B-2101-0390) со встроенной фильтрацией шума и 7-сегментным светодиодным индикатором диагностики — функции, которые отражают конструктивные улучшения поколения Alpha I по сравнению с более ранними аппаратными средствами PSM.
