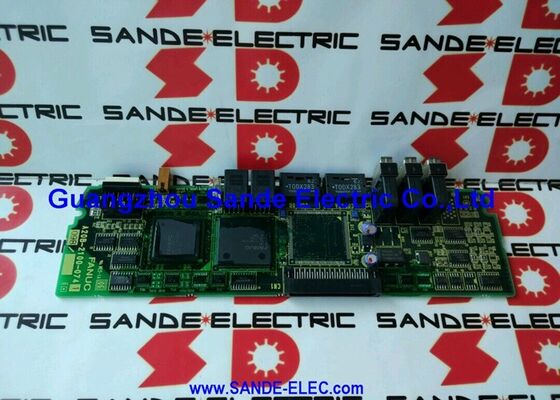

1 ПК Использованная плата ПКБ Fanuc A20B-2101-0350 В хорошем состоянии A20B21010350 A2OB-21O1-O35O

А20Б-2101-0350 | Плата управления шпинделем FANUC Alpha iSP — A06B-6141 / Тип A / Привод шпинделя серии 6141

A06B-6141 — Шпиндельный усилитель Alpha iSP

A20B-2101-0350 — это плата управления типа A, установленная внутри шпиндельного усилителя FANUC A06B-6141 Alpha iSP (i Spindle). A06B-6141 — это интегрированный усилитель шпинделя Alpha i-серии от FANUC, сочетающий в себе функции выпрямителя, рекуперативного торможения и инвертора шпинделя в одном компактном блоке.

Плата управления (A20B-2101-0350) представляет собой интеллектуальный уровень привода. Он выполняет:

Управление скоростью шпинделя:Получение команд скорости от ЧПУ через последовательный интерфейс шпинделя и расчет необходимой выходной частоты и напряжения инвертора для достижения заданной скорости шпинделя.

Контроль ориентации:Управление функцией ориентации шпинделя — остановка шпинделя в точном угловом положении для смены инструмента, жесткая синхронизация нарезания резьбы и контурирование по оси Cs.

Последовательная связь:Управление связью между ЧПУ и приводом шпинделя через последовательный протокол шпинделя FANUC — передача данных о состоянии (скорость, нагрузка, неисправность) обратно в ЧПУ и получение команд (задание скорости, режим, включение).

Функции защиты:Мониторинг температуры привода, перегрузки по току, перенапряжения и целостности обратной связи энкодера — генерация соответствующих кодов аварийных сигналов на дисплее привода при обнаружении неисправности.

Ключевые характеристики

Функции разъема

A20B-2101-0350 имеет несколько определенных разъемов, которые взаимодействуют с остальной частью приводной системы:

СХА2А/СХА2Б:Разъемы последовательной связи шпинделя — подключение привода шпинделя к последовательному интерфейсу шпинделя ЧПУ. Они передают двунаправленные команды и данные обратной связи между ЧПУ и приводом.

JA7A/JA7B:Разъемы обратной связи энкодера положения двигателя шпинделя — получение данных о скорости и положении двигателя от энкодера, установленного на двигателе шпинделя.

ДЖЯ2/ДЖА3:Дополнительные разъемы обратной связи — обычно для сигналов кодера положения или датчика ориентации, используемых в функциях ориентации шпинделя и оси Cs.

JX4/JY1:Интерфейсные разъемы для дополнительных сигналов, включая готовность усилителя шпинделя, выход сигнализации или сигналы ввода-вывода станка.

Сценарии применения

A06B-6141 Аварийный сигнал привода шпинделя — неисправность платы управления:Усилитель шпинделя FANUC Alpha iSP выдает сигнал тревоги на уровне управления (а не сбой питания). Двигатель шпинделя и силовой каскад проверены на исправность. В качестве неисправности определяется плата управления A20B-2101-0350. Замена восстанавливает функцию привода шпинделя.

Ошибка ориентации шпинделя:В обрабатывающем центре с ЧПУ возникают ошибки ориентации шпинделя — шпиндель не может остановиться в правильном положении для смены инструмента. После проверки датчика ориентации и энкодера A20B-2101-0350 определяется как неисправность управления.

Часто задаваемые вопросы

Вопрос 1: Как убедиться, что A20B-2101-0350 является подходящей платой управления для моего привода шпинделя?

Определите номер модели усилителя шпинделя по паспортной табличке привода: если на нем написано A06B-6141, то A20B-2101-0350 — это правильная плата управления типа A. Также проверьте обозначение «Тип A» на этикетке установленной платы. «Серия 6141» в описании продукта напрямую соответствует шпиндельному усилителю A06B-6141.

Вопрос 2: Что такое «Тип A» в контексте платы управления шпинделем A06B-6141?

В шпиндельных усилителях FANUC могут использоваться различные конфигурации печатных плат управления — эти варианты различаются обозначениями типа A и типа B. Тип A — это стандартная конфигурация платы управления для A06B-6141. Установка неправильного типа (тип B в положение типа A) приведет к сбоям связи или ошибкам управления. Перед заказом всегда проверяйте тип на этикетке установленной платы.

Вопрос 3. Какие сигналы тревоги шпинделя конкретно указывают на неисправность A20B-2101-0350?

Неисправности платы управления обычно вызывают сигналы тревоги в группе последовательной связи шпинделя или коды ошибок на уровне управления, такие как сигнал тревоги 9 (ошибка последовательной связи), сигнал тревоги 24 (ошибка управления двигателем) или сигнал тревоги 73 (неисправность карты управления), отображаемый на светодиодном индикаторе привода. Аварийные сигналы силовой ступени (перегрузка по току, перенапряжение) обычно указывают на силовую плату или IGBT, а не на плату управления.

Вопрос 4: Требуется ли замена A20B-2101-0350 повторного ввода параметров шпинделя?

Параметры шпинделя хранятся в памяти параметров шпинделя ЧПУ, а не в плате управления привода. После установки замены A20B-2101-0350 ЧПУ повторно загружает параметры шпинделя в привод через последовательный интерфейс шпинделя во время последовательности инициализации при включении питания. Прежде чем вернуться к производству, проверьте нормальную работу шпинделя во всем диапазоне скоростей.

Вопрос 5. Какие меры защиты от электростатического разряда и меры безопасности применяются при замене A20B-2101-0350?

Полностью выключите ЧПУ и привод шпинделя. Прежде чем открывать шкаф привода, убедитесь, что конденсаторы шины постоянного тока привода полностью разряжены с помощью калиброванного вольтметра постоянного тока — напряжение шины постоянного тока может превышать 600 В и сохраняться после отключения сетевого питания. Рукоятка A20B-2101-0350 с заземленным антистатическим браслетом на антистатической поверхности.
