1pc FANUC A20B-2101-0091 Сервокарта Испытано A20B21010091 A2OB-21O1-OO91

A20B-2101-0091∙ FANUC Бета-i SVM1-20i Мощный печатный платок ∙ FSSB и I/O Link / A06B-6130-H002 / A06B-6132-H002

Два варианта интерфейса, одна панель питания

Сервопривод FANUC Beta-i SVM1-20i доступен в двух конфигурациях интерфейсов связи.

Интерфейс FSSB (A06B-6130-H002):Использует Servo Serial Bus FANUC для оси связи обеспечивая полный иммунитет от электромагнитных помех от окружающей среды кабинета привода.

Интерфейс I/O Link (A06B-6132-H002):Использует серийную шину I/O Link FANUC для оси связи, обращаясь к сервоосе в качестве узла I/O Link.

В обоих вариантах используетсяA20B-2101-0091 как панель питания. Выходной этап высокоточного двигателя, соединения магистрали постоянного тока и аппаратное обеспечение IGBT идентичны между двумя версиями интерфейса only только панель управления изменяется.

Основная информация о продукте

Управление электроэнергетики против Управления

В рамках модуля Beta-i SVM1-20i два активных ПХБ выполняют различные функции:

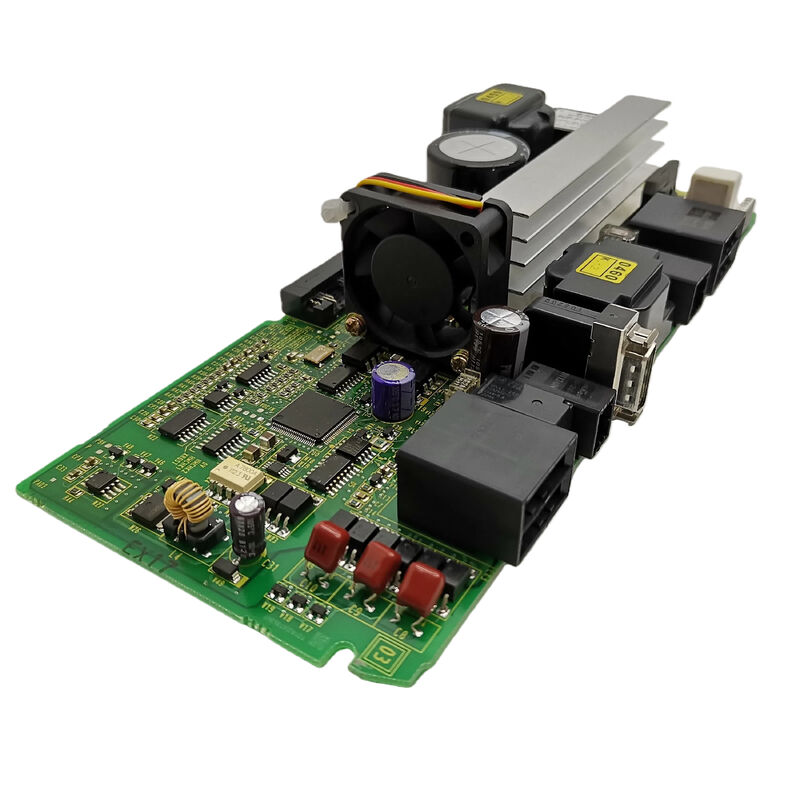

A20B-2101-0091 (мощный ПКБ):Обладает всеми высокоточными аппаратными средствами, входящими терминалами магистрали постоянного тока, трехфазными выходами двигателя и схемами датчиков тока.

Контрольная панель (A20B-2101-0050 для FSSB, A20B-8101-0200 для I/O Link):Обрабатывает цифровую связь, запускает алгоритмы токового управления, обрабатывает обратную связь кодера и генерирует команды IGBT.

Неисправность A20B-2101-0091 обычно проявляется как сигнализация, связанная с выходом, сверхтока под нагрузкой, защитные поездки аппаратного обеспечения, а не сбои связи.Различение этих симптомов направляет на целевую замену этой доски.

Сценарии применения

Неисправность питания привода SVM1-20i FSSB:Бета-i SVM1-20i (A06B-6130-H002) при нормальной нагрузке вызывает сигнализацию о перетоке. Контрольная доска испытывает правильно. Как ошибка определяется панель питания A20B-2101-0091.Замена восстанавливает нормальный выход привода.

Служба вариантов связи ввода/вывода:Машина, использующая I/O Link SVM1-20i (A06B-6132-H002), требует питания.

Частые вопросы

Q1: Может ли A20B-2101-0091 заменить A20B-2101-0090 (используется в SVM1-4i)?

No A20B-2101-0090 обслуживает SVM1-4i (4A пик), в то время как A20B-2101-0091 обслуживает SVM1-20i (20A пик).Они не взаимозаменяемы, даже если они похожи..

Вопрос 2: Какая процедура безопасности применяется перед доступом к A20B-2101-0091?

Модуль SVM1-20i сохраняет напряжение постоянного тока после отключения переменного тока.Используйте защищенный от ESD запястье при обращении с доской.

Вопрос 3: Требуется ли замена A20B-2101-0091 повторным вводом параметров сервоустройства?

Нет. Сервопараметры хранятся в основной памяти ЦНК, а не в ПКБ привода. После установки замены, ЦНК восстанавливает связь и применяет существующие параметры автоматически.

Вопрос 4: Какие симптомы указывают на сбой A20B-2101-0091 по сравнению с сбоем панели управления?

Неисправность панели питания: сигнализация о перенапряжении, связанная с нагрузкой, асимметричные фазы двигателя, поездки защиты оборудования в условиях работы. Неисправность панели управления: ошибки связи FSSB / I / O Link,Диск не достигает готового состояния, неустойчивое поведение во время инициализации.
