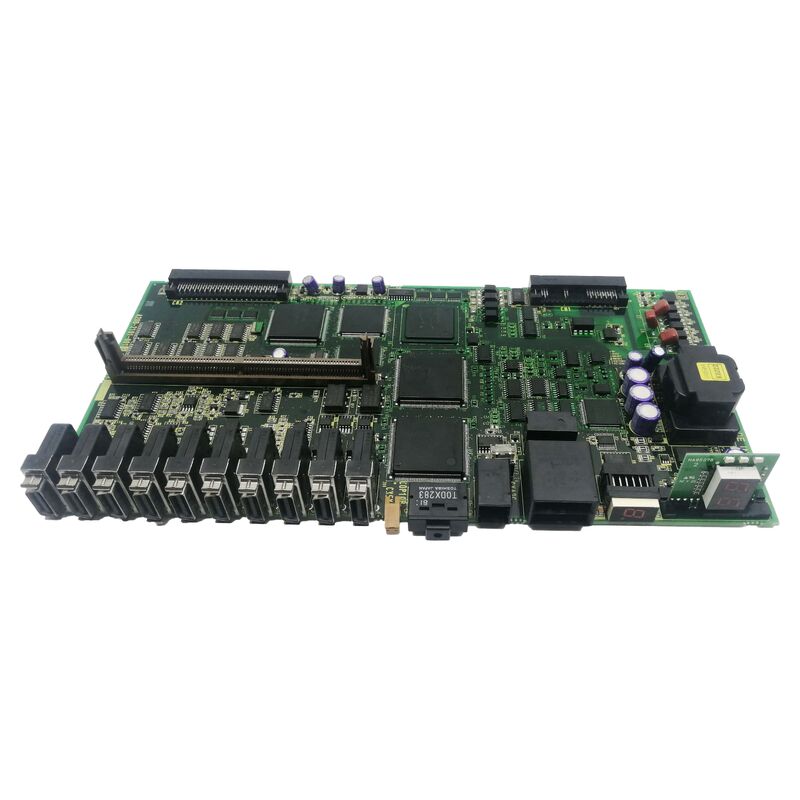

Использованный FANUC A20B-2101-0071 A20B21010071 A2OB-21O1-OO71

А20Б-2101-0071 | Плата управления приводом серии FANUC A20B-2101 — сервоприводы / системы привода шпинделя / ЧПУ и автоматизация / японский оригинал

A20B-2101 — Серия плат привода

Серия A20B-2101 представляет собой обширную линейку плат управления приводом и питания FANUC для модулей сервоприводов и шпиндельных усилителей. Эта серия охватывает весь спектр семейств приводов FANUC — от экономичных сервоприводов Beta-i до высокопроизводительных сервоприводов и шпиндельных модулей Alpha-i, а также включает приложения для сервоприводов роботов.

Различные платы серии A20B-2101 выполняют разные функциональные роли:

Платы управляющего ПК для Beta-i SVM1:В том числе A20B-2101-0050 (для СВМ1-4i, 20i, 40i) и A20B-2101-0051 (для SVM1-80i, 40HVi). Эти платы управляют связью FSSB, алгоритмами управления током и приводом ШИМ для одноосных сервомодулей Beta-i.

Платы питания для модулей Beta-i:Включая A20B-2101-0090 и A20B-2101-0091 — силовые платы, на которых расположены сильноточные выходные соединения двигателя и оборудование управления затвором IGBT для меньших вариантов Beta-i SVM1.

Платы управления шпинделем:Включает печатные платы шпинделя класса A20B-2101-0350 для модулей привода шпинделя FANUC, управляющие регулировкой скорости и ориентацией шпинделя.

Платы сервопривода робота:Включая платы для серии сервоусилителей роботов FANUC — силовые слои внутри модулей привода шарниров роботов.

Платы питания:Включая платы класса A20B-2101-0390 для серии Alpha-i PSM (модуль питания) FANUC с 7-сегментным светодиодным дисплеем для мониторинга системы.

A20B-2101-0071 — это особая плата в этом семействе, выполняющая функцию привода или управления, для которой она была разработана.

Основная информация о продукте

Удобство обслуживания на уровне платы в приводных модулях FANUC

Модули приводов FANUC разработаны со сменными блоками печатных плат. Корпус модуля обычно содержит монтажную плату (пассивный физический уровень разъемов) и одну или несколько активных печатных плат. Данная конструкция позволяет:

Целенаправленный ремонт:Неисправность на уровне платы изолирует замену конкретной неисправной печатной платы, а не всего модуля.

Сохранение параметров:Параметры привода находятся в основной памяти ЧПУ, а не в плате привода. Замена A20B-2101-0071 не влияет на настройки параметров сервопривода или шпинделя.

Экономическая эффективность:Замена на уровне печатной платы обычно обходится дешевле, чем полная замена модуля.

Сценарии применения

Неисправность платы приводного модуля:Модуль ЧПУ FANUC или модуль сервопривода робота выдает постоянный сигнал тревоги. После того, как систематическая диагностика неисправностей подтвердит, что монтажная плата и силовые устройства исправны, A20B-2101-0071 определяется как неисправный компонент. Замена восстанавливает нормальную работу привода.

Инвентаризация запасных частей:Предприятие, эксплуатирующее системы ЧПУ или роботизированные системы FANUC, использует A20B-2101-0071 в качестве запасной части для мастерской, чтобы обеспечить быстрый ремонт на уровне платы.

Часто задаваемые вопросы

Вопрос 1: Как убедиться, что плата A20B-2101-0071 подходит для моего приводного модуля?

Прочтите номер детали на этикетке платы внутри конкретного приводного модуля. Если на этикетке указано A20B-2101-0071, это подтвержденная замена. Перекрестная ссылка на список запасных частей в руководстве по техническому обслуживанию FANUC для соответствующей модели модуля, чтобы определить функциональную роль платы.

В2: Требует ли замена A20B-2101-0071 каких-либо изменений параметров?

Нет. Все параметры привода — идентификатор двигателя, тип энкодера, пределы тока, коэффициенты усиления сервопривода — хранятся в основной памяти параметров ЧПУ. Замена платы A20B-2101-0071 не влияет на сохраненные параметры. После установки замены ЧПУ восстанавливает связь с модулем и применяет существующие параметры.

Вопрос 3. Какая процедура безопасности применяется перед доступом к A20B-2101-0071 внутри приводного модуля?

Модули привода содержат конденсаторы шины постоянного тока, которые сохраняют опасное напряжение после отключения сетевого питания. Соблюдайте время ожидания разрядки, указанное в руководстве по техническому обслуживанию FANUC для соответствующего модуля. Прежде чем обращаться к каким-либо внутренним платам, убедитесь в разряде, наблюдая за светодиодным индикатором заряда и измеряя напряжение шины постоянного тока с помощью калиброванного вольтметра.

В4: Используется ли A20B-2101-0071 в станках с ЧПУ или приводах роботов?

Серия A20B-2101 обслуживает как приводы станков с ЧПУ FANUC, так и сервоприводы роботов, поскольку FANUC использует общую аппаратную архитектуру приводов в обеих линейках продуктов. Конкретное приложение зависит от хост-модуля. Перед заказом подтвердите тип хост-системы в документации модуля привода.

В5: Можно ли отремонтировать A20B-2101-0071 на уровне компонентов?

Для критически важных систем прямая замена обычно происходит быстрее. Ремонт возможен при неисправностях, связанных с идентифицируемыми дискретными компонентами, когда запас на замену недоступен или когда соображения стоимости отдают предпочтение ремонту, а не замене.
