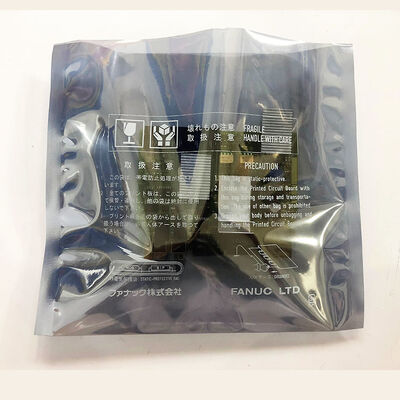

1 ПК Использованная панель управления Fanuc A20B-2101-0050В хорошем состоянии A20B21000050 A2OB-21O1-OO5O

A20B-2101-0050∙ FANUC Бета-i SVM1 Контрольный ПКБ ∙ SVM1-4i / SVM1-20i / SVM1-40i / A06B-6130-H001/H002/H003 / FSSB / Динамическое торможение

Бета-i SVM1 Экономический одноосевой сервопривод

Серия FANUC Beta-i (βi) занимает экономичный уровень ассортимента продуктов FANUC с сервоприводами.Если серия Alpha-i предназначена для высокопроизводительных приложений, требующих максимальной сервожесткости и точности контура, Beta-i обслуживает станки-инструменты, где приоритетным является надежная сервоэффективность при практических затратах.

Beta-i SVM1 (одноосевой сервомодуль, серия A06B-6130) обеспечивает одну сервоось на модуль:

A20B-2101-0050 - это общий ПКБ управления для вариантов 4i, 20i и 40i. 80i требует отдельного ПКБ управления (A20B-2101-0051).

Основные характеристики

Динамическое торможение контролируемое замедление при E-Stop

Управляющий ПКБ A20B-2101-0050 обеспечивает динамическую функцию тормоза SVM1. Эта функция автоматически активируется при отключении привода на E-stop, сигнализации или потере питания:

Как это работает:Когда привод отключает выход, контроллер PCB управляет цепью, которая соединяет резистор через фазовые обмотки сервомотора.превращается в генератор, который пропускает ток через тормозное сопротивление.Это создает тормозный момент, который замедляет ось значительно быстрее, чем свободное движение.

Почему это важно:Динамическое торможение обеспечивает предсказуемую, более быструю остановку, защищая как машину, так и оператора.

Сценарии применения

Бета-i SVM1-20i сбои в управляющих ПКБ:Бета-i SVM1-20i (A06B-6130-H002) компактного центра обработки с помощью ЧПУ разрабатывает сигналы связи FSSB.Замена ПКБ управления A20B-2101-0050 восстанавливает связь FSSB.

Экономика замена сервокарты CNC оси:Машина с ЧПУ использует три отдельных привода SVM1-20i для своих трех осей. Все три используют один и тот же A20B-2101-0050 контроллерный ПКБ.

Частые вопросы

Q1: Покрывает ли один A20B-2101-0050 SVM1-4i, 20i, и 40i все три текущих рейтинга?

Да, руководство по описанию серии FANUC Beta-i (B-65322EN/02) подтверждает, что A20B-2101-0050 является контрольным ПКБ для всех трех: SVM1-4i (H001), SVM1-20i (H002) и SVM1-40i (H003).Управление питанием меняется с каждым текущим рейтингом, но контрольный ПКБ является общим для всех трех вариантов.

Вопрос 2: Может ли A20B-2101-0050 заменить A20B-2101-0051 (используется в SVM1-80i и SVM1-40HVi)?

A20B-2101-0051 обслуживает SVM1-80i с более высоким током и SVM1-40HVi с высоким напряжением.Установка A20B-2101-0050 в SVM1-80i приводит к неправильному регулированию токаВсегда сопоставляйте ПКБ управления с конкретной моделью привода.

Q3: Какие панели питания сочетаются с A20B-2101-0050 в каждом варианте SVM1?

Из руководства FANUC Beta-i (B-65322EN/02):

• SVM1-4i и SVM1-20i (H001/H002): Планшет питания A20B-2101-0091
• SVM1-40i (H003): Электрическая панель A16B-3200-0512

Чтобы двигатель работал, должны работать и панель управления, и панель питания.

Вопрос 4: Требуется ли замена A20B-2101-0050 повторным вводом параметров сервоустройства?

Сервопараметры (идентификатор двигателя, тип кодера, значения увеличения) находятся в основной памяти параметров CNC.CNC восстанавливает связь FSSB и автоматически применяет существующие параметрыПроверьте нормальный сервоотказ перед возвращением к производству.
