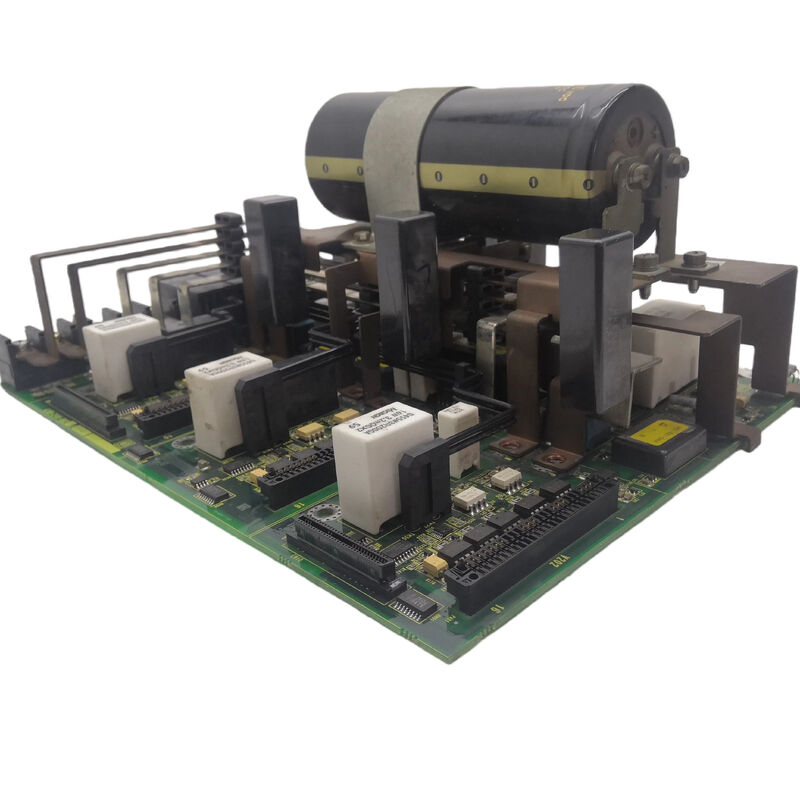

Fanuc A20B-2101-0025 Круговая плата A2OB21O1OO25 A20B21010025

А20Б-2101-0025 | Трехосная силовая плата FANUC Beta iSVSP3-40/40/40-15i — A06B-6134-H303 / сервопривод 3×40 А + шпиндель 15 кВт / плата подключения питания

Три сервооси и шпиндель — в одном блоке

A20B-2101-0025 представляет собой наиболее функциональный вариант серии FANUC A06B-6134 Beta SVSP: трехосную конфигурацию. Если двухосный A06B-6134-H203 охватывает двухосные токарные станки и простые обрабатывающие центры, то A06B-6134-H303 (H303#A или H303#C) добавляет третий сервоканал, что позволяет создавать конфигурации трехосных обрабатывающих центров в одном формате интегрированного устройства.

Обозначение SVSPM1-40/40/40-15i ограничивает возможности:

• 40/40/40:Три канала сервоприводов, каждый рассчитан на пиковый ток 40 А.
• 15и:Встроенный усилитель шпинделя мощностью 15 кВт.
• СВСПМ1:Единый интегрированный модуль (в отличие от отдельных ПСМ+СВМ+СЗМ)

По сравнению с двухосным A20B-2101-0022, трехосный A20B-2101-0025 обеспечивает дополнительный сервоканал 40 А, необходимый для третьей оси серводвигателя, что позволяет создать компактный 3-осевой вертикальный обрабатывающий центр с ЧПУ в одном интегрированном приводном блоке.

Основная информация о продукте

iSVSP3 против iSVSP2 — почему третья ось меняет плату питания

В двухосном блоке (A20B-2101-0022 для H203) и в трехосном блоке (A20B-2101-0025 для H303) используются разные платы питания, поскольку физическое оборудование масштабируется в зависимости от количества осей:

• Три выходных каскада сервопривода требуют большей площади печатной платы для выходных проводников, разъемов и датчиков тока.
• Нагрузка шины постоянного тока от трех сервоосей плюс шпиндель выше, чем от двух осей плюс шпиндель.
• Схема силовой платы должна учитывать дополнительные устройства IGBT, их соединения с радиаторами и проводку привода затвора.

Эти различия физически отличают A20B-2101-0025 от A20B-2101-0022 — платы не взаимозаменяемы.

Сценарии применения

Неисправность платы питания βiSVSP3:3-осевой обрабатывающий центр с ЧПУ с блоком A06B-6134-H303#A SVSP3 вырабатывает сигналы защиты оборудования, воздействующие на все три сервооси и шпиндель одновременно. В качестве неисправности определена плата питания A20B-2101-0025. Замена платы восстанавливает все четыре канала.

Ремонт привода компактного обрабатывающего центра:Небольшой вертикальный обрабатывающий центр с ЧПУ, использующий трехосный SVSP3 в качестве полной системы привода, требует замены платы питания. A20B-2101-0025 представляет собой единственный доступный вариант ремонта на уровне платы для этого конкретного устройства.

Часто задаваемые вопросы

Вопрос 1. Используется ли A20B-2101-0025 в вариантах H303#A и H303#C модели A06B-6134?

A06B-6134-H303 существует в вариантах #A (стандартный интерфейс) и #C (интерфейс типа C). Плата питания A20B-2101-0025 обеспечивает сильноточный выходной каскад — функция, независимая от типа интерфейса связи. Используют ли оба варианта одну и ту же плату питания, зависит от того, существуют ли между ними какие-либо различия в разъемах или аппаратном обеспечении. Подтвердите это из внутренней документации конкретного подразделения.

Вопрос 2: Какие серводвигатели могут управляться каналами 40 А A20B-2101-0025?

Пиковый ток 40 А на канал поддерживает серводвигатели FANUC Beta с пиковым током до 40 А, охватывая двигатели классов от bi22 до bi40 и сопоставимые модели серии biS. Это значительно выше, чем у каналов 13А двухосного варианта H203, что позволяет использовать более крупные серводвигатели для более требовательных нагрузок на оси 3-осевого обрабатывающего центра.

Вопрос 3: Может ли A20B-2101-0025 заменить A20B-2101-0022 в двухосном блоке?

Нет. Трехосная плата питания (A20B-2101-0025) имеет другое физическое расположение и конфигурацию разъемов, чем двухосная плата (A20B-2101-0022). Они обслуживают разные номера заказа модулей (H303 и H203) и не подлежат взаимозаменяемости.

Вопрос 4: Каковы требования к безопасности при разрядке A06B-6134-H303 перед доступом к A20B-2101-0025?

Блок SVSP3 имеет большую внутреннюю батарею конденсаторов, чем двухосный блок H203, благодаря дополнительному сервоканалу и более высокой совокупной мощности. Прежде чем получить доступ к внутренним платам, дайте время ожидания полной разрядки согласно руководству по техническому обслуживанию FANUC. Проверьте разряд с помощью калиброванного вольтметра постоянного тока, а также проверьте светодиодный индикатор заряда.

В5: Влияет ли замена A20B-2101-0025 на какие-либо параметры ЧПУ?

Нет. Все параметры сервопривода и шпинделя находятся в основной памяти параметров ЧПУ. Замена платы питания не влияет на сохраненные параметры. После установки замены A20B-2101-0025 и восстановления питания ЧПУ автоматически применяет существующие параметры ко всем трем сервоканалам и шпинделю.
