A20B-2101-0012∙ FANUC Beta βiSVPM2 Серво/Шпиндельный привод ∙ Серия A06B-6134 / Двойная ось + 15 кВт SVSP / 0i-MC и 18/21i-B CNC

A06B-6134 ¢ Один блок, три функции привода

FANUC A06B-6134 серии Beta SVSP (Servo / Spindle Power) - это интегрированный привод, предназначенный для небольших станков с ЧПУ, где важно пространство и эффективность затрат.Три функции, которые в противном случае занимали бы три отдельных модуля, объединены в одном корпусе:

Интегрированный источник питания постоянного тока:Устройство включает собственную стадию преобразования мощности, не требуется внешний PSM (модуль питания).Электрическая сеть переменного тока подключается непосредственно к блоку, а внутренний выпрямитель генерирует магистраль постоянного тока для серво- и шпиндельных выходной стадий.

Канал с двумя сервоосами:Две сервооси (X и Z на станке с ЧПУ, или X и Y на небольшом станке) приводятся из одного и того же блока.

Управление шпинделем 15 кВт:Третий канал приводит в движение спиндовой двигатель ∙ блок рассчитан на спиндовые двигатели до класса biLP15 (15 кВт).

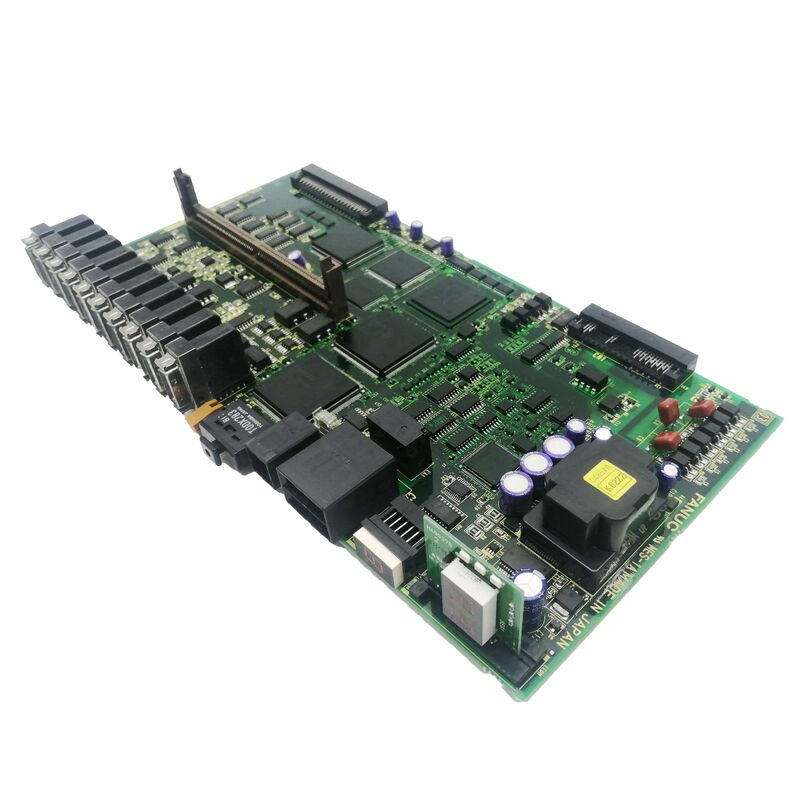

A20B-2101-0012 - это серво-/винтовая панель привода внутри этого интегрированного блока, один из ключевых ПКБ, подтвержденный как часть сборки A06B-6134-H203#A вместе с панелью питания A20B-2101-002x.

Основная информация о продукте

Контекст инструмента

A06B-6134 SVSP обычно используется на "менее требовательных станках с ЧПУ" ′′ компактных центрах обработки с ЧПУ, небольших станках с ЧПУ,и обучающие машины, где полное оборудование шкафа Alpha-i (отдельный PSM + SVM + SPM) будет физически и экономически непропорциональным.

Это устройство "обычно выпускается с поздними элементами управления 18/21i-B или, скорее всего, с популярной системой управления 0i-MC в качестве более дешевой альтернативы" конфигурациям более высокого класса.

• Компактный центр обработки CNC с тремя осями использует два из сервоканалов для X и Y; Z обрабатывается отдельно или специальным приводом.
• CNC-вертовой станции используют два канала для X (поперечный слайд) и Z (возка), при этом канал шпинделя управляет основным вращающимся шпинделем.

Ключ A20B-2101-0012 внутри этого устройства управляет серво- и шпиндельным переключением для этих каналов.

Сценарии применения

Неисправность панели привода SVSP:Комплексный станковой центр с A06B-6134-H203#A SVSP разрабатывает серво- или шпиндельную сигнализацию.Замена на уровне платы восстанавливает полную функцию привода.

Поддержка интеграции с помощью CNC:Сервисная мастерская, занимающаяся капитальным ремонтом центра обработки CNC 0i-MC, заменяет A20B-2101-0012 в рамках комплексного ремонта блока SVSP.

Частые вопросы

Вопрос 1: является ли A20B-2101-0012 панель питания (A20B-2101-002x) или отдельная панель в A06B-6134-H203?

"Содержит A20B-2101-002x & A20B-2101-0012" в A06B-6134-H203#A.Две платы выполняют различные функции A20B-2101-002x (описанный как A20B-2101-0022 в других местах) - это плата электропроводки, несущая высокоточные пути; A20B-2101-0012 - это серво/винтовая панель привода, обеспечивающая логику управления.

Вопрос 2: Для каких сервомоторов предназначен A06B-6134-H203 с A20B-2101-0012?

Показатель мощности 13A на канал оси A06B-6134-H203#A соответствует сервомоторам FANUC Beta классов bi8 и bi12.Подтвердить модель сервомотора из таблички машины перед заменой или обновлением сервопривода оборудования.

Вопрос 3: Требуется ли замена A20B-2101-0012 изменения параметров серво- или шпинделя?

Нет. Параметры серво и шпинделя хранятся в основной памяти параметров CNC. Замена приводной платы A20B-2101-0012 не влияет на любые хранящиеся значения параметров.После установки заменного устройства и восстановления питания, блок SVSP восстанавливает свои функции привода в соответствии с существующим набором параметров CNC.

Вопрос 4: Какие меры предосторожности применяются перед доступом к A20B-2101-0012 внутри блока SVSP?

В агрегате A06B-6134 SVSP есть интегрированный конденсатор DC-буса.Следуйте процедуре ожидания разряда для установки A06B-6134 в руководстве по техническому обслуживанию FANUC серии Beta i, и проверьте разрядку шины с помощью вольтметра постоянного тока перед доступом к внутренним панелям.

Вопрос 5: Что такое "biSVPM2" в описании продукта?

Обозначение "biSVPM2" обозначает функциональный модуль в блоке A06B-6134 SVSP, к которому принадлежит доска A20B-2101-0012.Это относится к секции Beta i Servo/Spindle Power Module от SVSP distinguishing this internal module from the unit's power supply section and other internal assemblies. Это относится к секции Beta i Servo/Spindle Power Module от SVSP отличая этот внутренний модуль от секции питания от блока и других внутренних сборов.
