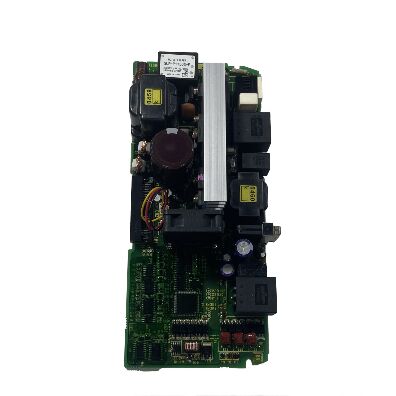

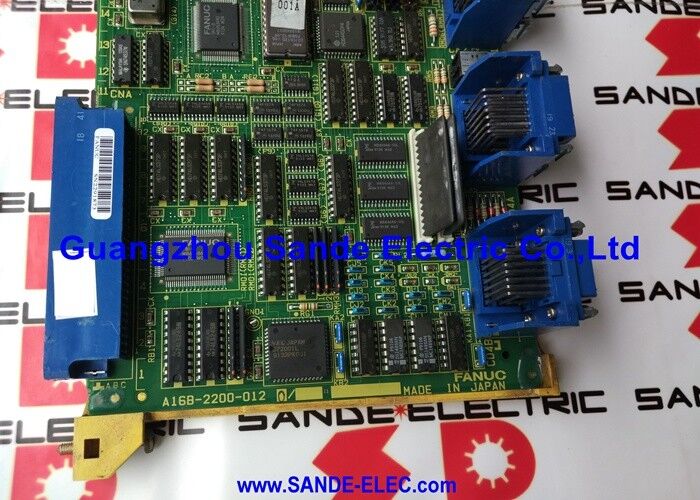

Fanuc A20B-2100-0740 ПК панель управления A20B21000740 A2OB-21OO-O74O

А20Б-2100-0740 | Плата управления FANUC αis Series SVM1-160i — одноосный ток 160 А / A06B-6114-H106 / Монтажная плата A16B-2203-0662

Серия αis — усовершенствованный сервопривод Alpha для высокопроизводительных станков с ЧПУ

Серия FANUC αis (Alpha iS) представляет собой эволюцию платформы сервопривода Alpha-i, специально оптимизированную для высокоскоростной и высокоточной обработки. Обозначение «iS» (i = i-поколение, S = высокоскоростная или расширенная спецификация) ставит эту серию выше стандартных приводов Alpha-i в приложениях, где максимальная производительность контурной обработки является приоритетом.

Модули SVM1 серии αis (серия A06B-6114) представляют собой одноосные модули сервоусилителей для этой платформы, охватывающие диапазон номинальных пиковых токов для различных требований к двигателям осей:

A20B-2100-0740 — это плата управления дляСВМ1-160и— вариант с пиковым током 160 А, который предназначен для самых тяжелых одноосных приложений в линейке продукции αis.

Ключевые характеристики

Плата управления и монтажная плата — дополнительные функции

SVM1-160i содержит две основные платы:

A20B-2100-0740 (плата управления):Интеллектуальный слой. Общается с ЧПУ через FSSB, запускает алгоритм управления током HRV, обрабатывает обратную связь от энкодера и генерирует сигналы управления затвором для устройств IGBT.

A16B-2203-0662 (монтажная плата):Уровень физического соединителя. Обеспечивает клеммные соединения шины постоянного тока, выходные соединения трехфазного двигателя, разъемы кабеля энкодера и механический интерфейс для проводки шкафа привода. Несет проводники с номиналом 160 А.

Неисправность A20B-2100-0740 обычно проявляется в виде ошибок связи FSSB или сбоев сервоуправления. Неисправность монтажной платы A16B-2203-0662 проявляется в виде выходной мощности или симптомов, связанных с подключением.

Сценарии применения

Неисправность платы управления SVM1-160i:FANUC αis SVM1-160i (A06B-6114-H106) обеспечивает сигнализацию связи FSSB. Монтажная плата и силовые устройства проверены правильно. В качестве неисправности определяется A20B-2100-0740. Замена восстанавливает связь и управление сервоприводом.

Обслуживание оси обрабатывающего центра для тяжелых условий эксплуатации:Большой горизонтальный обрабатывающий центр с тяжелым делительным столом использует SVM1-160i в качестве оси вращения. Во время планового технического обслуживания A20B-2100-0740 заменяется заранее, чтобы предотвратить выход из строя платы управления в процессе производства.

Часто задаваемые вопросы

Вопрос 1. Что такое серия αis и чем она отличается от стандартной серии Alpha-i (αi)?

Серия αis (Alpha iS) (номера для заказа A06B-6114) представляет собой усовершенствованную версию приводной платформы Alpha-i, оптимизированную для требований высокоскоростной и высокоточной обработки штампов и пресс-форм, аэрокосмической и прецизионной обработки. В серии αis используется измененная конструкция двигателя и привода по сравнению со стандартной серией A06B-6096 (Alpha-i FSSB). A20B-2100-0740 предназначен только для серии αis A06B-6114 и не является взаимозаменяемым с A20B-2100-0540, используемым в стандартной серии A06B-6096.

В2: Требует ли замена A20B-2100-0740 изменения параметров сервопривода?

Нет. Параметры сервопривода (идентификатор двигателя, тип энкодера, значения усиления, пределы тока) хранятся в основной памяти параметров ЧПУ. Замена платы управления не влияет на эти сохраненные значения. После установки замены A20B-2100-0740 ЧПУ восстанавливает связь FSSB и применяет существующие параметры к новой плате.

Вопрос 3. Какие меры безопасности при разрядке применяются перед обращением с A20B-2100-0740 внутри SVM1-160i?

SVM1-160i имеет значительно большую батарею конденсаторов шины постоянного тока, чем меньшие варианты SVM1, из-за его номинала 160 А. Больше накопленной энергии означает более длительное время разрядки после отключения питания переменного тока. Всегда соблюдайте время ожидания, указанное в руководстве по техническому обслуживанию серии αis, прежде чем открывать модуль. Проверьте разряд с помощью калиброванного вольтметра постоянного тока.

Вопрос 4: A20B-2100-0741 (щит) такой же, как A16B-2203-0662?

A20B-2100-0741 указан как «Плата задней панели сервопривода» — соответствующий компонент проводки/ объединительной платы в семействе приводов αis SVM1. В руководстве по техническому обслуживанию FANUC αis A16B-2203-0662 указана именно как монтажная плата для SVM1-160i (A06B-6114-H106). Оба служат для физического разъема и функции сильноточного подключения, но из документации привода следует уточнить, какая конкретная плата относится к установленному модулю.

Вопрос 5: Можно ли использовать A20B-2100-0740 в SVM1-360i (A06B-6114-H109)?

Нет. В SVM1-360i используется другая плата управления (A20B-2100-0830) и другая монтажная плата (A16B-2203-0625). Пиковый ток 360 А требует другого аппаратного обеспечения масштабирования обратной связи по току и интерфейса управления затвором по сравнению с SVM1-160i на 160 А. Эти платы управления рассчитаны на определенный номинальный ток в семействе αis SVM1 и не могут быть взаимозаменяемы между моделями.
