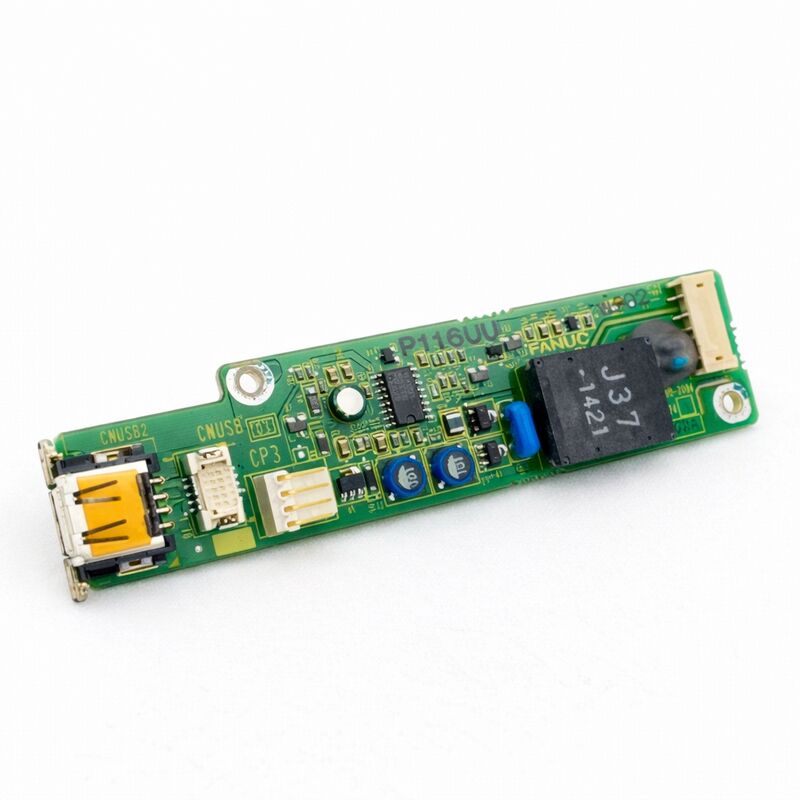

FANUC A20B-2004-0241 ∙ CNC Control PCB Board ∙ Серия A20B-2004, FANUC Industrial Automation Control Board, Япония происхождение

Обзор

ВFANUC A20B-2004-0241принадлежит семейству плат A20B-2004 серия печатных плат FANUC, занимающих уровень ввода/вывода панели оператора и уровня интерфейса управления в архитектуре FANUC CNC.

Семейство A20B-2004 тесно связано с блоком соединения панели оператора и функцией интерфейса В/В в нескольких поколениях FANUC CNC:панели в этой серии управляют электрическим мостом между физическими кнопками нажатия, переключатели, индикаторные лампы, колёса и аварийные схемы остановки на консоли оператора станка и внутренней цифровой системе ввода/вывода CNC.

Семейство A20B-2004 включает в себя несколько различных функциональных вариантов.

-0740 и связанные с ним варианты являются дополнительными конфигурациями ввода/вывода на панели оператора.

The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.

В более широком контексте технического обслуживания FANUC CNC панели серии A20B-2004 представляют собой важную категорию, поскольку они находятся на непосредственном человеческом интерфейсе с машиной.

Неисправность панели ввода/вывода оператора не останавливает работу двигателей и сервосистем машины, но она не позволяет оператору управлять машиной нормальным способом.корректировка норм кормов, бегающие топоры, реагирующие на сигналы тревоги, или в наиболее тяжелых случаях, запуская аварийную остановку через панель.

Это сочетание не критически важных основных функций, но критически важных для удобства использования делает эти платы общей целью технического обслуживания.

Основные характеристики

Семейство A20B-2004 Операторская панель I/O в архитектуре FANUC

Системы FANUC серии i (серии 16i, 18i, 21i, 0i,и сопутствующие) используют серийную шину I/O Link для связи между главным блоком управления CNC и внешними устройствами I/O .

Этот подход серийной шины заменил более старую параллельную проводку, используемую в предыдущих поколениях FANUC, где каждый сигнал В/В требовал собственного индивидуального провода от CNC к панели оператора.

I/O Link переносит все входные и выходные сигналы панели через небольшое количество проводов,резкое упрощение проводки при одновременном добавлении требования, чтобы панель оператора содержала платы В/В, способные переводить между серийными данными I/O Link и физическими кнопками/сигналами лампы.

Планшеты серии A20B-2004 предназначены для работы в рамках этой архитектуры, принимая серийные данные I/O Link от CNC, декодируя их для активации соответствующих выходных сигналов (индикаторные лампы,выходы реле), и кодирование физических входных сигналов (состояния кнопок, позиции переключателей, импульсы MPG), которые должны быть отправлены обратно в CNC через I / O Link.

Эта двунаправленная функция перевода имеет основополагающее значение для работы панели оператора в среде CNC серии i.

Что не работает на панелях серии A20B-2004 и почему

Узоры отказов панелей ввода/вывода оператора определяются их расположением в окружении машины.

Консоль оператора является наиболее доступной частью машины для человека ∙ она открывается для обслуживания, если охлаждающая жидкость загрязняет рабочее пространство машины,подвержены вибрации от движущихся осей машины, а в некоторых установках - в зонах относительно высокой температуры окружающей среды.

Эти факторы окружающей среды производят специфические режимы отказов:

Неисправности, вызванные загрязнениемТуман охлаждающей жидкости и металлическая пыль, попадающие в корпус панели оператора, оседают на поверхности PCB в течение многих лет эксплуатации.

Эти отложения создают пути утечки между следами входного сигнала, вызывая фантомные состояния кнопки или застрявшие входные данные. CNC получает сигналы нажатия кнопки от кнопок, которые никто не нажимал,или не получает сигналов от нажатых кнопок.

Очистка доски с помощью растворителя электронного класса устраняет легкие случаи; тяжелое загрязнение может потребовать замены доски.

Износ и коррозия соединителей:Коннекторы ленточного кабеля и коннекторы на краю карты на панелях ввода/вывода оператора испытывают больше циклов ввода/вывода, чем большинство других панелей с ЧПУ,потому что панель более часто используется для обслуживания.

Износ или коррозия соединительных контактов вызывают прерывистые сигналы ввода/вывода, что является самым сложным диагнозом, поскольку симптомы появляются и исчезают без образа.

Неисправность выходной схемы управления:Каждая лампа или выходная схема на панели управляется интегральным узлом, который обеспечивает правильное напряжение и ток для индикаторной лампы.

Эти драйверы могут выходить из строя открытыми (лампа никогда не светится) или закрытыми (лампа всегда горит), а также они могут выходить из строя таким образом, что повреждают саму лампу.

Когда светодиоды начали заменять лампы накаливания в панелях операторов FANUC,требования текущего водителя изменились .

Ущерб от ESD:Кнопки и переключатели на лицевой панели оператора являются потенциальными точками входа статического электричества от операторов, которые накапливают заряд, ходя по определенным напольным материалам.

Если путь статической защиты панели неполный, ESD может достичь входных схем платы A20B-2004, вызывая либо немедленный сбой, либо скрытое повреждение, которое ухудшается с течением времени.

Учитывание технического обслуживания и замены

Если A20B-2004-0241 идентифицируется как источник неисправности при исследовании В/В панели оператора,Процесс замены обычно прост, потому что этот тип доски не хранит никаких данных CNC-машины:

Не требуется резервного копирования данных:В отличие от основных ПК или модулей памяти, ПК I/O не хранят параметры машины, программы или конфигурационные данные.

Проверьте правильный вариант:Серия A20B-2004 содержит несколько вариантов (-0241, -0690, -0691, -0740, и другие), которые обслуживают различные конфигурации панелей и количество точек ввода/вывода.

Точная замена должна соответствовать номеру части установленной платы.Планы в этом семействе не являются функционально взаимозаменяемыми. Планка, предназначенная для одной конфигурации панели, не будет правильно взаимодействовать с проводкой другой панели., даже если физически она помещается в одном и том же пространстве.

Проверка после установки:После установки заменной панели A20B-2004-0241, проверьте все функции панели индивидуально: каждая кнопка выдает правильный входный сигнал PMC (видим на диагностическом экране PMC),Каждый индикаторный фонарь зажигает правильно при нажатии команды, ручное колесо MPG (если оно подключено к этой доске) производит движение оси в правильном направлении и увеличении, а функция аварийной остановки работает правильно по пути своей безопасности.

Частые вопросы

Вопрос 1: Кнопки панели оператора перестали реагировать, но автоматический цикл машины продолжается.

Да, этот симптомный рисунок автоматическая работа продолжается в норме, в то время как входные сигналы ручной панели становятся безответственными характерен для неисправности панели ввода/вывода оператора.

Серво- и PMC-функции ЧПУ, которые управляют автоматической работой, не зависят от панельной платы ввода/вывода; они работают независимо.

Затронуты только функции, которые требуют, чтобы панельная плата ввода/вывода использовалась в качестве пути связи (ручное перемещение, переключатели переключения, кнопки запуска/поддержания цикла, переключатели режима).

Подтвердить путем проверки диагностического экрана PMC (ввод адреса G) if button states are not changing when buttons are pressed, the fault is in the signal path from the button to PMC, если состояние кнопки не меняется при нажатии кнопок, ошибка заключается в пути сигнала от кнопки до PMC,который включает в себя A20B-2004-0241.

Вопрос 2: Можно ли очистить загрязненный A20B-2004-0241 вместо замены?

Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.

Это стоит попробовать, прежде чем приступить к замене доски.

Сильное загрязнение толстыми отложениями, охлаждающая жидкость с водорастворимыми режущими добавками, or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.

Вопрос 3: После замены A20B-2004-0241 один индикаторный светильник остается постоянно включенным, а другой никогда не включается.

Эти симптомы указывают на проблемы с проводкой, а не на неисправность заменной платы.

Постоянное включение: проверка на наличие короткого замыкания на выходной проводке (прикосновение проводов лампы, неисправное заземление светильника или короткое замыкание соединителя от булавки к булавке).

Никогда не зажигайте: проверяйте наличие открытой цепи в выходной проводке (сломанный провод, выключенный разъем, необходимо замена лампы).

Кроме того, проверьте, что тип выходной драйвера заменяемой платы (выходной драйвер с источником или с источником, светодиодный драйвер с лампой накаливания) соответствует оригинальной плате и лампам, установленным на панели.Если тип драйвера не совпадает, некоторые лампы могут вести себя неожиданно.

Вопрос 4: Как определить, что A20B-2004-0241 нуждается в замене по сравнению с блоком соединения панели оператора, с которым он взаимодействует?

Изоляция неисправности между панелью ввода/вывода оператора и устройством подключения требует систематического отслеживания сигнала.проверьте непрерывность кнопки мультиметром (подтверждает, что сама кнопка работает).

Затем проверьте сигнал на контактовом штифте на A20B-2004-0241 (подтверждает, что проводка от кнопки до панели не повреждена).

Затем проверьте диагностический экран PMC, чтобы увидеть, достигает ли сигнал CNC.

Если непрерывность подтверждена на соединителе, но сигнал не достигает PMC, ошибка заключается в плате или ее пути связи с CNC.

Если на соединителе не работает непрерывность, ошибка в проводах или кнопке.

Q5: Какова правильная процедура защиты от ESD при обращении и установке A20B-2004-0241?

Обращайтесь с платой только при использовании заземленного ESD запястья, подключенного к проверенной точке заземления в электрическом шкафу машины.Хранить доску в антистатической упаковке до момента установки.

Никогда не кладите доску на обычные картонные, пластиковые или деревянные поверхности.

При вставке платы в ее соединитель применяйте равномерное давление по всей длине платы, а не силу на одном конце.Полностью выключить машину перед любым установкой или снятием доски.

Эти меры предосторожности имеют важное значение для панелей операторов, поскольку они имеют многочисленные интерфейсы соединителей, которые являются потенциальными точками входа в ESD.
