Использованный FANUC A20B-2003-0810 A20B20030810 A2OB-2OO3-O81O

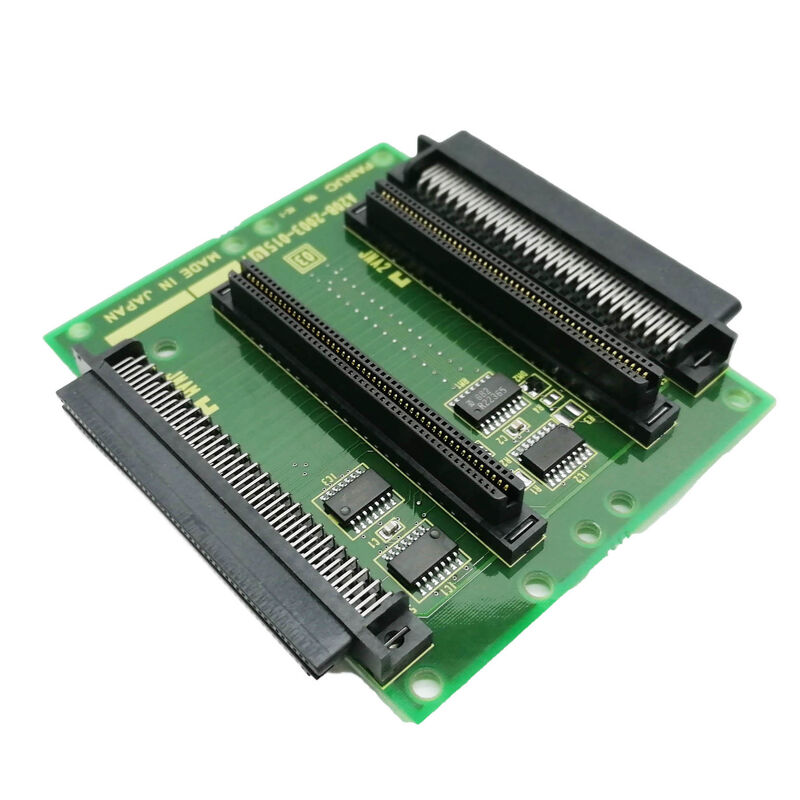

FANUC A20B-2003-0810 ∙ 1-слотная задняя панель для FANUC серии 30i-A / 31i-A / 32i-A CNC, одноразовый расширительный слот задняя панель, серия A20B-2003, Япония

Номер части:A20B-2003-0810

Производитель:Корпорация FANUC (Япония)

Категория продукции:Печатная пластина ¢ Задняя панель / Задняя панель

Серия:A20B-2003

Обзор

ВFANUC A20B-2003-0810является однослотной задней панелью для базового блока системы управления FANUC 30i-A / 31i-A / 32i-A CNC и его роль точно определена в аппаратной архитектуре FANUC для этих высококачественных контроллеров.

Основное устройство 30i/31i/32i-A представляет собой самостоятельную электронную сборку управления, отличную от панели оператора.

В ней расположена основная плата процессора, источник питания и задняя панель.С панелью без слотов (A20B-2003-0600)С двухслотной панелью (A20B-2003-0610), это два.

Для многих установок 30i/31i/32i-A достаточно одного слота, предоставляемого A20B-2003-0810.

Машина, которая нуждается в подключении к полевой шине, использует один слот для мастер-карты Profibus или DeviceNet.

Машина, которая нуждается в сетевом подключении, использует его для Fast Ethernet.

Одна опционная плата - это распространенная конфигурация на машинах, где встроенный сервоинтерфейс FSSB, серийный шпиндель, I/O Link,и встроенный Ethernet на главной плате уже покрывают все требования подключения, за исключением одного дополнительного протокола.

Основные характеристики

Архитектура базовых единиц 30i/31i/32i-A

Контроллеры FANUC серии 30i/31i/32i-A используют модульную архитектуру, где базовым блоком является самостоятельная стойка управления.

Задняя панель является структурной и электрической основой этого устройства.

Внутри шасси базового агрегата:

• Главная плата процессора (например, семейство A20B-8101-0400/0401 для типа, установленного на ЖК-дисплее) подключается к положению главной платы задней панели
• Модуль питания (A20B-8101-0010) занимает положение питания
• Опционные доски устанавливаются на расширительных слотах задней панели

Одноразовый слот расширения A20B-2003-0810 принимает платы из семейства опционов A20B-8101 ¢ Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220),Раб DeviceNet (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) и другие.

Каждый подключается к расширительному слоту и подключается электрически к главной плате ЦНК через маршрутные пути на задней панели.

Выбор правильной конфигурации задней панели

При замене A20B-2003-0810 или строительстве базового блока 30i/31i/32i-A для модернизации выбор задней панели зависит от количества опционных панелей, требуемых приложением:

Не требуется опционные доски:Используйте A20B-2003-0600 (без слота). Машина использует только соединение, встроенное в основную плату FSSB, серийный шпиндель, I / O Link,встроенный Ethernet и без дополнительных полевых шинок или возможностей связи.

Нужна одна опционная доска:Используйте A20B-2003-0810 (1 слот на этой доске).

Машине требуется точно один дополнительный вариант связи, такой как Profibus, DeviceNet, FL-net или Fast Ethernet.

Необходимы два опциона:Использовать A20B-2003-0610 (2 слота).

Использование задней панели с меньшим количеством слотов, чем необходимо, не оставляет места для необходимых панелей опций.

Использование устройства с большим количеством слотов, чем необходимо, не вызывает никаких функциональных проблем. Пустой слот просто не используется.

Физические размеры корпуса базового блока определяют, какая задняя панель физически подходит, поэтому всегда подтверждайте конфигурацию корпуса перед заказом.

Частые вопросы

Вопрос 1: Базовый блок 30i-A работал с одной опционной панелью. Задняя панель была повреждена. Должен ли я использовать тот же A20B-2003-0810, или я могу использовать A20B-2003-0610 (2 слота)?

Физически A20B-2003-0610 (2 слота) может заменить A20B-2003-0810 (1 слот), если корпус базового блока вмещает различный форм-фактор задней панели.

Задняя панель должна физически соответствовать шасси. Варианты корпуса FANUC спроектированы в соответствии с определенным количеством слотов.

Подтвердите, что корпус имеет 2-слотную заднюю панель перед заменой.

Функционально, наличие пустого второго слота не вызывает проблем - опционная доска остается в используемом слоте, а пустой слот просто не используется.

Вопрос 2: Контроллер 30i-A имеет мастер-карту Profibus в слоте расширения. Можно ли заменить заднюю панель без удаления карты Profibus?

Перед тем, как снимать заднюю панель из шасси, удалите панель опций из слота.

Задняя панель и опционная панель являются отдельными компонентами .

Переустановить в обратном порядке: сначала задняя панель, затем опционная доска в доступный слот расширения.

Вопрос 3: После замены A20B-2003-0810 опционная доска Profibus генерирует сигнализацию, которой не было раньше.

Ошибки переустановки являются наиболее распространенной причиной сигнализации опционной панели после замены задней панели.

Доска может быть размещена только частично в разъеме соединителя. Крайний соединитель, который кажется подключенным, но неправильно выровнен или частично включен, производит именно этот симптом.

Также проверьте, что все внешние кабели к опционной плате (профибусный сетевой кабель и т. д.) были правильно подключены после обмена.

Вопрос 4: В чем разница между "задней панелью", используемой в серии 30i/31i/32i-A, и задней панелью, используемой в более ранних контроллерах FANUC серии 16/18?

Базовый блок 30i/31i/32i-A использует компактную заднюю панель, специально разработанную для физической и электрической архитектуры высококачественного контроллера i-серии.

Ранние контроллеры серии 16/18 использовали различные конструкции стойки с различным количеством слотов, типами разъемов и архитектурой шины.

A20B-2003-0810 не взаимозаменяем с планами заднего плана контроллеров серии 16/18. Всегда используйте заднюю панель, указанную для конкретного поколения и шасси CNC.

Вопрос 5: Требуется ли для замены задней панели A20B-2003-0810 резервное копирование данных или изменения параметров?

Нет, задняя панель - пассивная панель связи, она не хранит никаких данных.

После замены все параметры и программы остаются в модулях FROM/SRAM на главной плате, которые не были нарушены.

Переустановить главную панель, питание и опционные панели в новой задней панели, запустить нормально, и проверить систему.Ввод данных не требуется, если не были заменены и другие платы во время того же мероприятия по техническому обслуживанию..
