Использованный FANUC A20B-2003-0750 A20B20030750 A2OB-2OO3-O75O

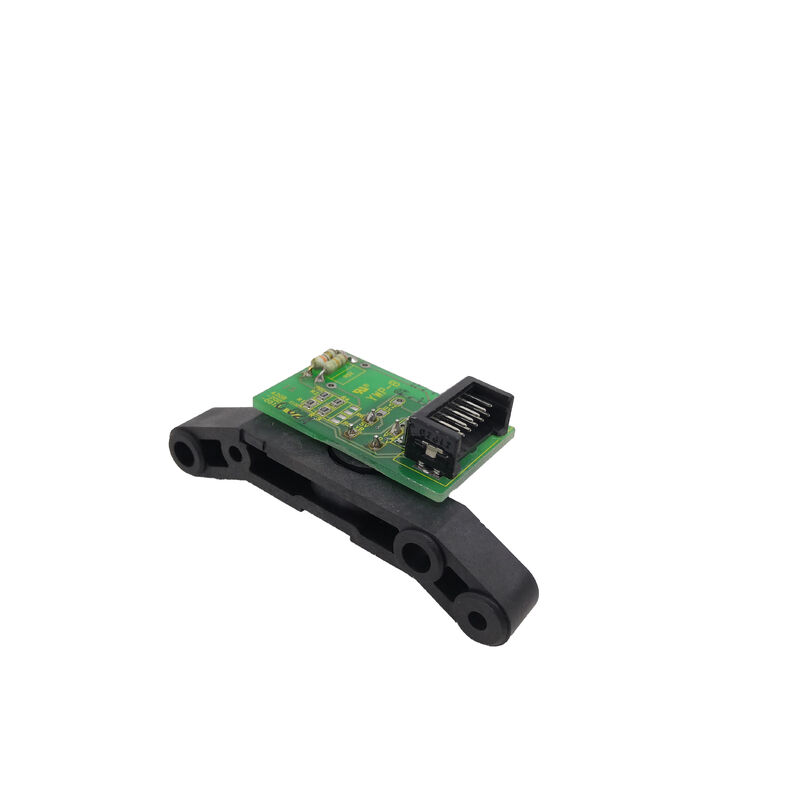

FANUC A20B-2003-0750∙ Планшеты ввода/вывода операторов ПКБ (B1)

Обзор

ВFANUC A20B-2003-0750является панель управления ввода/вывода ПКБ (наименование B1) электронная плата за физической поверхностью панели управления станка с ЧПУ.каждая индикаторная лампа, которая светится, каждое положение диагоналя скорости подачи, и аварийная схема остановки машины проходят через эту доску.сенсорная и двигательная нервная система интерфейса оператор-машина.

В архитектуре CNC компании FANUC панель оператора - это не просто пассивный переключатель и ламповая установка, подключенные непосредственно к модулям В/В CNC.Планшет I / O панели оператора добавляет слой интеллекта и сигнальной кондиционирования между сырыми механическими переключателями и внутренней логикой CNC.

Замыкания сырых переключателей дебоунированы и отфильтрованы, чтобы предотвратить контактный отскок от генерирования ложных входов.Токи привода лампы регулируются для предотвращения деградации светодиодной или ламповой подсветки от переходных напряжений.

Сигналы ручного колеса MPG (ручного импульсного генератора) принимаются и кондиционируются в импульсные поезда для режима ручной работы CNC.

Схема аварийной остановки реализована с соответствующей логикой безопасности, чтобы гарантировать, что E-stop остается эффективным независимо от состояния программного обеспечения CNC.

The "B1" designation in the board's official description identifies a specific configuration within the A20B-2003-0750 product — operator panel I/O boards in the A20B-2003 series are produced in variants (B1, B2 и т. д.), которые соответствуют различным конфигурациям панели оператора с различным количеством точек ввода/вывода, различным опциям интерфейса MPG,и различные разделения разъемов, чтобы соответствовать конкретной панели оператора, на которую установлена плата.

Основные характеристики

Что на самом деле делает ПКБ ввода/вывода панели оператора

Обхват функций, управляемых A20B-2003-0750, отражает все, что происходит в точке физического взаимодействия оператора с машиной.

Нажатие кнопки и клавиши переключателя:Каждая кнопка и клавиша на панели оператора подключены к входной схеме на A20B-2003-0750.

При нажатии кнопки, входной контур платы регистрирует закрытие контакта, отключает его (фильтруя кратковременное колебание механического контакта, прежде чем он оседает),и сообщает логическое состояние на CNC PMCЗатем PMC действует на кнопку ′′ запуска цикла, активации охлаждающей жидкости, выбора программы и т.д.

Интерфейс ручного генератора импульса (MPG):Ручное колесо, или MPG, генерирует импульсные поезда (обычно 100 импульсов на оборот), когда оператор вращает его.A20B-2003-0750 принимает эти импульсы и условия их для ручного ввода импульса CNCПуть сигналов MPG требует тщательной электрической обработки сигналы дифференциальны, количество импульсов должно быть точным без пропущенных или фантомных импульсов,и направление (CW vs CCW) должно быть правильно декодировано.

Любая ошибка в интерфейсной схеме MPG на этой доске напрямую ухудшает способность оператора ручно перемещать оси.

Выключатели управления:Перезагрузка скорости питания, перезагрузка шпинделя, and rapid override dials produce variable-position signals — either a multi-position rotary switch (generating a binary code) or an analogue pot — that the board decodes into percentage override values reported to the CNC.

Выходы индикаторных ламп:PMC CNC управляет выходными сигналами для включения индикаторных ламп на панели.

Выходные схемы привода на панели обеспечивают регулируемый ток для каждой лампы,защищать В/В ПМК от прямой загрузки лампы и обеспечивать правильный ток как для светодиодных, так и для ламповых индикаторов;.

Схема аварийной остановки (E-stop):Кнопка E-stop подключается через избыточную схему безопасности на панели, ensuring the E-stop signal reaches both the CNC's servo control and the machine's safety relay in parallel — the board's implementation must satisfy the relevant safety standards for the E-stop function.

Симптомы сбоя, указывающие на проблему A20B-2003-0750

Планшет ввода/вывода на панели оператора неисправен таким образом, что он сразу виден любому, кто стоит у консоли управления машиной:

Кнопки без ответа:Одна или несколько кнопок панели не дают никакой реакции CNC, хотя диагностический экран PMC подтверждает, что CNC находится в правильном режиме для приема этих входов.

Это указывает на сбой входной цепи на плате или сбой входной буферной интегральной сети или поврежденный кнопку разъема.

Фантомная кнопка:CNC отвечает на команду функции без необходимости нажатия оператором соответствующей кнопки.

Это указывает на входную цепь, застрявшую в закрытом состоянии, возможно, неисправный резистор или поврежденный входный интерфейс с утечкой выхода.

Аномалии лампы:индикаторные лампы панели, которые постоянно включаются, постоянно выключаются или мерцают, когда они должны быть стабильными, не вызваны логикой PMC,но неисправными управляющими лампами IC или открытыми выходами на панели.

Дисфункция MPG:Ручное колесо вращается, но движение оси нерегулярно, непоследовательно или отсутствует.

Неисправность схемы E-stop:CNC генерирует сигнализацию E-stop, которая не может быть удалена даже при освобождении физической кнопки E-stop.

Это требует немедленного расследования, поскольку неисправность схемы E-stop может представлять собой проблему безопасности и эксплуатации.

Частые вопросы

Вопрос 1: Как отличить неисправный A20B-2003-0750 от неисправного выхода или входного сигнала PMC в самом CNC?

Путь диагностики: сначала проверьте диагностический экран PMC (входы и выходы адресов G/F).Если диагностический экран PMC показывает, что входный сигнал застрял активным или неактивным независимо от физического состояния кнопки, проблема заключается в пути ввода/вывода между кнопкой и ПМК, включающей A20B-2003-0750.

Если диагностический экран PMC показывает вход правильно после физической кнопки, но функция машины не активируется, проблема заключается в лестнице PMC или выходной схеме.Неисправности платы ввода/вывода обычно показывают входы, которые не следуют физическому состоянию панели.

Вопрос 2: Можно ли заменить A20B-2003-0750 без резервного копирования параметров или программ CNC?

Да. Планшет ввода/вывода оператора не хранит никаких данных о программе или параметрах. Это чистое устройство интерфейса сигнала, без SRAM, без батареи, без программируемой памяти. Замена требует только отключения питания,обмен физической платой, и заряжаем.

Параметры, программы и лестница PMC CNC не подвергаются воздействию замены панели оператора.

Единственная проверка после замены - это функциональное испытание всех кнопок панели, ламп, MPG и E-stop, чтобы подтвердить, что заменная плата правильно проводлена и функционирует.

Вопрос 3: Рулевое колесо MPG не реагирует после замены A20B-2003-0750. Что следует сначала проверить?

Во-первых, убедитесь, что кабель MPG правильно подключен к новой плате MPG кабелей иногда многоконнекторные сборы, где один разъем легко пропустить. во-вторых,подтвердить, что переключатель выбора оси на панели оператора правильно настроен на активную ось.

В-третьих, check the CNC's parameter settings for MPG magnification and axis selection if the MPG was functional before the board replacement — these settings are in the CNC and are not affected by the board change, но подтверждение их исключает их как переменные.

Наконец, проверьте, что устройство MPG функционирует, измеряя выходные сигналы с помощью осциллоскопа при вращении рулевого колеса.

Вопрос 4: является ли A20B-2003-0750 одинаковым для всех производителей станков-инструментов или существует специальная версия для станков?

A20B-2003-0750 (конфигурация B1) - стандартная панель В/В оператора FANUC для определенной конфигурации панели.Производители станков, которые используют эту стандартную панель оператора FANUC, будут использовать эту доску.

Тем не менее, производители станков-инструментов, которые разрабатывают свои собственные пользовательские панели оператора с различным количеством кнопок, нестандартными интерфейсами MPG,или собственные макеты ламп могут использовать другую модель панели В/В или пользовательский интерфейс между их панелью и стандартной панелью В/В FANUC.

Прежде чем заказать замену,подтвердить на электрической схеме машины или на этикетке существующей платы, что A20B-2003-0750 является правильной платой для конкретной конфигурации панели машины;.

Q5: Каковы наиболее распространенные причины сбоя A20B-2003-0750 в машинах с длительным сроком службы?

Загрязнение является основной причиной загрязнения окружающей среды станков-инструментов.и металлической пыли проникновение через вентиляционные слоты панели оператора в течение многих лет эксплуатации отложения проводящих пленок на поверхности доски, вызывая короткое замыкание между соседними треками или входными булавами.

Вторая наиболее распространенная причина - это деградация разъемов соединителей платы, связанная с контактами.,Вызывая прерывистые контакты, которые представляются как случайные сбои кнопок.

Третья причина - отказ от электрического интерфейса двигателя лампы из-за перенапряжения, если панельный светильник заменяется неправильным типом, который впитывает большего тока, чем номинальное значение электрического интерфейса.
