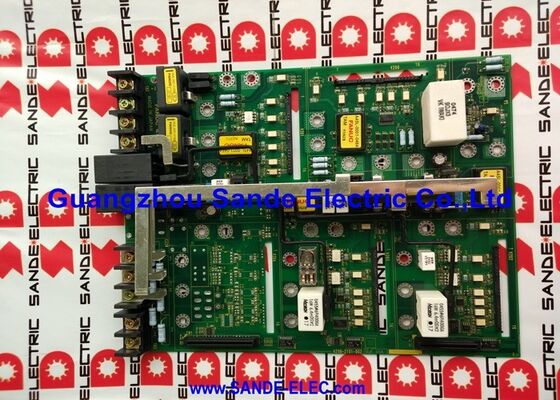

1 ПК Новый Fanuc A20B-2002-0960 Сетевая карта A20B20020960 A2OB-2OO2-O96O

А20Б-2002-0960 | Дополнительная плата сервера данных FANUC ATA — A02B-0281-J146 Сервер Fast Data/ЧПУ i-Series/интерфейс Flash ATA

Быстрый сервер данных — хранение программ ЧПУ на жестком диске

FANUC Fast Data Server — это дополнительная функция ЧПУ, которая подключает ЧПУ к устройству флэш-памяти ATA, предоставляя станку большой выделенный объем для хранения программ, доступный непосредственно из каталога программ ЧПУ.

Без сервера данных хранилище программ ЧПУ FANUC ограничено встроенной памятью SRAM ЧПУ. Для цехов, использующих большое количество программ — сотни или тысячи файлов деталей — SRAM является ограничительным фактором. ЧПУ должно либо работать в режиме DNC (потоковая передача программ с ПК), либо ограничивать количество сохраненных программ.

С помощью Fast Data Server:

• Флэш-память ATA большой емкости (до 128 МБ в подтвержденных конфигурациях) подключается непосредственно к ЧПУ.
• Программные файлы находятся на флэш-карте и доступны из каталога программ ЧПУ без отдельного компьютера ЧПУ.
• Программы загружаются быстрее, чем потоковая передача DNC для длинных программ.
• Машина может работать независимо от сетевого подключения для своей сохраненной библиотеки программ.

Ключевые характеристики

Двухплатная архитектура — A20B-2002-0960 и A20B-8100-0770.

Сборка FANUC Fast Data Server (A02B-0281-J146) состоит из двух плат, работающих вместе:

А20Б-8100-0770:Основная плата Fast Data Server — устанавливается в дополнительный слот ЧПУ. Обеспечивает интерфейс связи между внутренней шиной ЧПУ и функцией сервера данных. Эта плата обеспечивает всю связь со стороны ЧПУ.

A20B-2002-0960 (эта плата):Дополнительная карта ATA подключается к A20B-8100-0770 с помощью плоского кабеля A660-2040-T010. A20B-2002-0960 обеспечивает разъем ATA и логику интерфейса для карты флэш-памяти. Флеш-карта подключается к разъему CNH6 на этой плате.

CNC-Shopping подтверждает: «Две платы Fanuc соединены плоским кабелем A660-2040-T010». A20B-2002-0960 — это уровень интерфейса ATA — это не основная серверная плата, но без нее основная плата не имеет подключения к флэш-накопителю.

Флэш-память ATA — носитель данных для сервера данных

A20B-2002-0960 обеспечивает физический разъем и обработку сигнала для карты флэш-памяти ATA. ATA (AT Attachment, также известный как IDE) был стандартным интерфейсом жесткого диска ПК того времени. Карты флэш-памяти формата ATA обеспечивают твердотельное хранилище без движущихся частей, что критически важно для сред с ЧПУ, где механические жесткие диски уязвимы к вибрации и ударам.

Карты Flash ATA, подтвержденные для Fast Data Server, имеют емкость 128 МБ (листинг eBay: «A20B-2002-0960 DATA SERVER ATA ADD ON CARD + 128MB FLASH MEMORY»). Карту необходимо подключить к CNH6 перед установкой Fast Data Server в дополнительный слот ЧПУ — ее нельзя прикрепить или снять, пока установлен узел.

Сценарии применения

Расширение библиотеки программ ЧПУ:ЧПУ FANUC 16i производственного цеха имеет ограниченный объем памяти для программ. Сервер Fast Data Server A02B-0281-J146 устанавливается с использованием A20B-8100-0770 и A20B-2002-0960 с флэш-картой емкостью 128 МБ. Возможности библиотеки программ ЧПУ значительно расширяются.

Замена платы интерфейса карты ATA:В A20B-2002-0960 в работающем сервере Fast Data Server возникает неисправность — ЧПУ больше не может получить доступ к программам на флэш-карте ATA. Замена дополнительной карты A20B-2002-0960 восстанавливает интерфейс флэш-накопителя.

Часто задаваемые вопросы

Вопрос 1: Может ли A20B-2002-0960 работать с любой флэш-картой ATA или это должна быть карта, рекомендованная FANUC?

В документации сервера данных FANUC указаны утвержденные емкости и типы карт ATA. Использование неодобренных флэш-карт ATA может вызвать проблемы совместимости с файловой системой ЧПУ. Перед покупкой флэш-накопителя проверьте спецификацию карты ATA в руководстве по аппаратному обеспечению FANUC Fast Data Server.

Вопрос 2. В какие дополнительные слоты ЧПУ можно установить сборку Fast Data Server?

Сборка «должна быть установлена ​​в соответствующий дополнительный слот» и прямо указывает, что «сервер данных Fast не может быть установлен в следующие слоты» — имеется в виду конкретные слоты с ограниченным доступом, описанные в руководстве по оборудованию FANUC. Ограниченные слоты определены в руководстве по подключению оборудования серии i для конкретной модели ЧПУ. Перед установкой проверьте допустимые положения слотов.

В3: Влияет ли замена A20B-2002-0960 на сохраненные на флешке программы?

Нет. Данные флэш-карты хранятся на самой карте ATA, а не на плате A20B-2002-0960. При замене дополнительной карты с сохранением флэш-карты все программные файлы, хранящиеся на флэш-носителе, сохраняются.

Вопрос 4. Какова связь между Fast Data Server (A02B-0281-J146) и опцией Data Server?

Сервер данных — это опция программного обеспечения ЧПУ FANUC, которая позволяет ЧПУ взаимодействовать с запоминающим устройством большой емкости. Fast Data Server (A02B-0281-J146) — это аппаратная реализация этой опции для флэш-карты ATA. Он «быстрее» по сравнению со стандартным сервером данных (в котором использовался вращающийся жесткий диск) — флэш-карта обеспечивает более быстрое время доступа. Для работы сервера данных должны быть активны как аппаратное обеспечение (A20B-8100-0770 + A20B-2002-0960), так и опция программного обеспечения ЧПУ.
