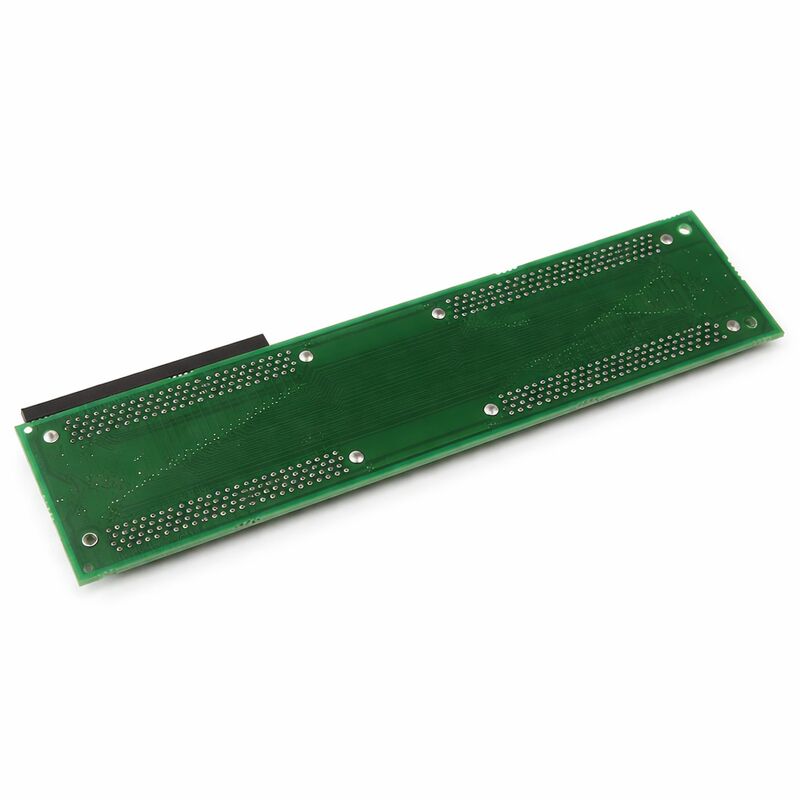

FANUC A20B-2002-0850∙ A20B-2002 Серия 1-слотный пластинчатый ПКБ

Один слот, пассивный дизайн

A20B-2002-0850 представляет собой однослотную плату с задней панелью из серии FANUC A20B-2002 ∙ семейства ПКБ для стеллажной инфраструктуры, используемых в модульной архитектуре управления FANUC.Сам план не содержит никакого прошивки и не выполняет никакой обработкиОн является физической и электрической основой для одного слота модуля управления: он направляет напряжение питания в модуль,переносит сигналы связи между модулем и основной задней плоскостью стойки, и обеспечивает механический интерфейс соединителя, в который помещается плагин-модуль.

Модульная архитектура FANUC использует платы с разным количеством слотов:и три слота, объединенные в пределах стойки управления для создания конкретной конфигурации, требуемой конструктором машины. A20B-2002-0850 обрабатывает ровно один слот. Когда конфигурация машины требует размещения одного опциона или модуля расширения дополнительная карта ввода/вывода, интерфейс связи,Планшет сервера данных .

Как распознать дефект на фоне

Неисправности фона часто ошибочно идентифицируются как неисправности модуля, потому что симптомы выглядят идентичными.что указывает на неисправность самого модуля.. Диагностический шаг, который отделяет эти два: переместить подозреваемый модуль в известный-хороший слот того же типа. Если модуль работает в альтернативном слоте,Оригинальный задний план слота является источником неисправности.

Частые причины сбоев:

• Износ соединителяиз-за повторного удаления и повторного вставления модуля ️ ухудшение напряжения контактной пружины, приводящее к периодическим сбоям соединения
• Следовые трещины на ПКБот механического удара или сверхторковых монтажных винтов
• Загрязнениеот тумана охлаждающей жидкости или мелких металлических частиц, преодолевающих изоляционные пробелы, вызывающие утечку тока, которая вызывает тепловое отключение или сигнализацию питания

Замена пластинки не требует резервного копирования данных ∙ плата ничего не хранит.

Основные характеристики

Частые вопросы

Вопрос 1: Как я могу подтвердить, что задняя плоскость, а не модуль, неисправна?

Если модуль работает правильно в альтернативном слоте, то источником неисправности является задняя плоскость исходного слота.Если модуль не работает в обоих слотахПроверка непрерывности питания и сигнальных следов на заднем плане с использованием руководства по подключению оборудования CNC также может подтвердить целостность следов без необходимости запасного модуля.

Вопрос 2: требуется ли замена A20B-2002-0850 изменениями параметров?

Нет, на заднем плане нет данных и нет параметров, которые можно настроить.Не требуются изменения программного обеспечения или параметров, если модуль не был заменен одновременно.

Вопрос 3: Можно ли использовать 2-слотную заднюю панель вместо 1-слотной A20B-2002-0850?

Никакие разные числа слотов не являются взаимозаменяемыми без физических модификаций шасси с стойкой.1-слотная задняя плоскость соответствует физическому пространству и позициям соединителей, выделенным для однослотной позицииДвухслойная доска создаст размерное несоответствие с шасси и соседними досками.

Вопрос 4: Существует ли риск ESD при обращении с пассивным задним планом?

Да, хотя и ниже, чем для активных процессорных плат. используйте ESD запястье,ручка у краев доски, и избегайте скольжения доски на неантистатических поверхностях.

Вопрос 5: Коннектор на A20B-2002-0850 физически поврежден, но следы кажутся нетронутыми.

Если повреждение ограничивается соединителем, возможно восстановление на уровне соединителя с помощью соответствующих инструментов переработки SMD.проверяют, что ни одна медная пластина ПКБ не поднималась во время сбояЕсли подкладки повреждены, замена соединителя становится непрактичной и замена всей платы является правильным путем.
