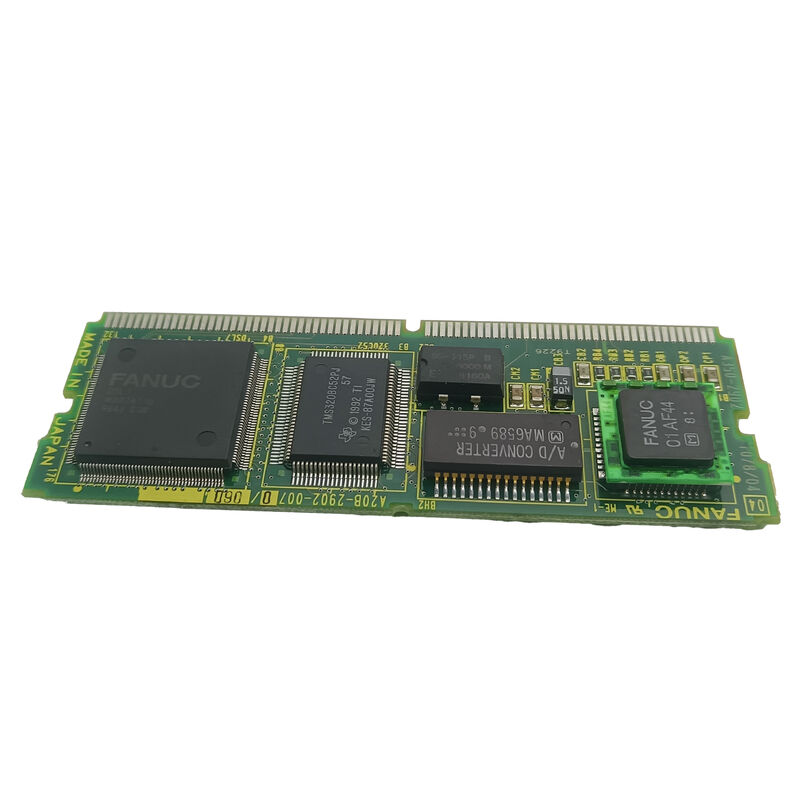

Сервомодуль Fanuc A20b-2902-0180 A20B20020810 A2OB-2OO2-O81O

FANUC A20B-2902-0180 | Плата сервоуправления — Серия A20B-2902, плата интерфейса сервопривода, запасная часть для ЧПУ, производство Япония

Обзор

FANUC A20B-2902-0180 относится к семейству продуктов A20B-2902 — серии компактных подключаемых модулей сервоуправления, которые служат связующим звеном между центральным процессором системы ЧПУ и каскадами привода сервоусилителя.В архитектуре управления ЧПУ FANUC конца 1980-х — 1990-х годов модули серии A20B-2902 обычно устанавливались в специальные слоты на основной плате ЦП или на отдельной материнской плате сервопривода, обеспечивая аналоговую или цифровую обработку командных сигналов сервопривода, прием сигналов обратной связи и выполнение контура управления осью для управляемых осей ЧПУ.

Перекрестная ссылка A350-2902-T186/01 идентифицирует связанный узел или подспецификацию для этого модуля — обычная практика FANUC, когда одна и та же функциональная плата имеет как номер печатной платы A20B, так и ссылку на узел A350, причем номер A350 идентифицирует собранный подкомпонент, который может включать дополнительные аппаратные или программные элементы помимо самой печатной платы.

Ассоциация "Soft 9070" идентифицирует поколение сервопрограммного обеспечения, для которого предназначен этот модуль — программное обеспечение сервоуправления FANUC систематически версионировалось, причем каждая версия была настроена для конкретных типов двигателей, разрешений энкодеров и параметров контура управления.

Версия программного обеспечения хранится в прошивке самого модуля, а совместимость между версией сервопрограммного обеспечения и подключенной системой двигателя/энкодера является критически важным требованием при установке.

Как и все платы серии A20B-2902, A20B-2902-0180 представляет собой модуль технологии поверхностного монтажа (SMT) — компактный, плотный и с тепловым управлением, предназначенный для надежной работы в закрытом электрическом шкафу ЧПУ.

Его компактный форм-фактор позволяет устанавливать его без значительного пространства на панели, обеспечивая при этом обработку сервопривода в реальном времени, требуемую современным управлением движением ЧПУ.

Ключевые характеристики

Параметр

Серия A20B-2902 охватывает широкий спектр печатных плат, связанных с сервоприводами, в экосистеме ЧПУ FANUC — от двухканальных модулей цифрового сервоуправления (таких как A20B-2902-0070) до модулей интерфейса шпинделя (A20B-2902-0236), модулей памяти DRAM (A20B-2902-0630) и модулей памяти SRAM.

Что объединяет это семейство, так это их роль в качестве подключаемых дочерних плат — компактных печатных плат, которые вставляются в определенные позиции на более крупных сборках материнских плат FANUC для добавления или расширения конкретных возможностей системы.

Позиция A20B-2902-0180 в этом семействе как модуля сервоуправления помещает его в критически важную для движения часть системы ЧПУ.

Модули сервоуправления этой эпохи отвечали за прием вычисленных положений осей от ЦП ЧПУ (обновляемых каждый цикл интерполяции — обычно каждые 1–8 мс в зависимости от поколения управления) и выполнение высокочастотных контуров управления током и скоростью (на частоте ШИМ, обычно 4–8 кГц), которые преобразуют команды положения в крутящий момент двигателя.

Эта иерархическая структура управления — медленная интерполяция в ЦП ЧПУ, быстрые контуры сервопривода в выделенном модуле сервопривода — является основой архитектуры сервоуправления FANUC.

Версия сервопрограммного обеспечения и совместимость модулей

Обозначение "Soft 9070", связанное с A20B-2902-0180, имеет большое значение. Версии сервопрограммного обеспечения FANUC содержат конкретные параметры двигателя, коэффициенты закона управления и наборы функций, которые настроены для определенных поколений серводвигателей и энкодеров.

Модуль, работающий под управлением Soft 9070, соответствует серводвигателям, энкодерам и поколению системы ЧПУ, для которых он был разработан.

Установка модуля сервоуправления с несовместимой версией программного обеспечения — например, замена модуля с другим номером Soft, когда требуется определенная версия — может привести к: неправильному масштабированию постоянной крутящего момента (что приведет к неправильной скорости оси при заданной ошибке положения), неправильной интерпретации количества импульсов энкодера (что приведет к неправильному подсчету положения) или аварийным состояниям, поскольку настройки усиления контура сервопривода не соответствуют механическим характеристикам двигателя.

Подтверждение совместимости версии программного обеспечения перед установкой сменного A20B-2902-0180 так же важно, как и подтверждение соответствия физического номера детали.

Диагностические сигналы и идентификация неисправностей

Неисправности модулей сервоуправления в системах ЧПУ FANUC проявляются в виде конкретных кодов ошибок от системы сервопривода. Общие категории ошибок, которые связаны с модулем сервоуправления (а не с двигателем, кабелем или силовым каскадом), включают:

Ошибки связи сервопривода:

Модуль управления обрабатывает последовательную связь с сервоусилителями — если цепи связи модуля выходят из строя, ЧПУ не может получать статус готовности сервопривода, что приводит к ошибкам инициализации сервопривода.Ошибки отклонения положения:

Если регистр ошибки положения модуля накапливается быстрее, чем может отреагировать контур управления — вызванное сбоем каскада усиления или поврежденным набором параметров управления в прошивке модуля — ЧПУ срабатывает на чрезмерную ошибку слежения.Одновременные сбои по нескольким осям:

Поскольку один модуль управления может обслуживать несколько осей (в зависимости от конфигурации ЧПУ), сбой модуля часто проявляется как одновременные ошибки по всем управляемым им осям, а не как сбой по одной оси, который, скорее всего, является проблемой двигателя или кабеля.Часто задаваемые вопросы

В1: Как определить правильную версию сервопрограммного обеспечения (номер Soft) для замены A20B-2902-0180?

Версия сервопрограммного обеспечения напечатана на этикетке оригинального установленного модуля или может быть найдена в экране системной информации ЧПУ (доступен через клавишу SYSTEM на панели MDI). Документация производителя станка также указывает требуемую версию сервопрограммного обеспечения.

При поиске сменного A20B-2902-0180 следует по возможности сопоставлять суффикс ревизии прошивки на плате (например, /02A) с оригиналом. Несоответствие версий сервопрограммного обеспечения может вызвать ошибки сервопривода или неправильное поведение оси.

В2: Можно ли отремонтировать A20B-2902-0180 на компонентном уровне, или единственным вариантом является замена?

Ремонт на компонентном уровне возможен для опытных ремонтных центров FANUC, имеющих доступ к испытательным стендам и соответствующему оборудованию для нагрузочного тестирования серводвигателей. Распространенные элементы ремонта на модулях серии A20B-2902 включают SMD электролитические конденсаторы (связанные с возрастом), поврежденные интегральные схемы поверхностного монтажа от событий электростатического разряда (ЭСР) и вышедшие из строя регуляторы напряжения.

Компактная конструкция SMT требует прецизионных инструментов для ремонта SMD и квалифицированных техников. Для критически важных производственных машин протестированная обменная плата является более быстрым путем; ремонт на компонентном уровне является более экономичным долгосрочным вариантом для предприятий, имеющих возможности ремонта.

В3: Нужно ли сопоставлять A20B-2902-0180 с конкретной основной платой ЧПУ, на которую он будет установлен?

Да, в том смысле, что основная плата ЧПУ должна иметь совместимый слот на задней панели и протокол интерфейса для A20B-2902-0180. Модуль вставляется в определенный слот — размеры слота, количество контактов разъема и протокол сигналов на этих контактах должны совпадать.

Кроме того, системное программное обеспечение ЧПУ должно распознавать и инициализировать конкретную аппаратную версию модуля.

Перед установкой сменного модуля подтвердите номер основной платы ЧПУ и слот, который занимает модуль, в руководстве по техническому обслуживанию ЧПУ.

В4: Какие меры предосторожности против ЭСР необходимы при работе с A20B-2902-0180?

A20B-2902-0180 содержит ИС на основе CMOS и биполярных ИС, чувствительных к электростатическому разряду. Всегда обращайтесь с антистатическим браслетом, подключенным к заземленной точке, на антистатическом коврике, вдали от синтетических тканей, ковров и других материалов, генерирующих статическое электричество.

Транспортируйте и храните модуль только в антистатических пакетах. Никогда не кладите модуль на обычный картон или пластиковые поверхности.

Повреждение от ЭСР часто является скрытым — плата может функционировать после события ЭСР, но преждевременно выйти из строя в течение дней или недель в рабочих условиях.

В5: На модуле есть этикетка A350-2902-T186/01. Это тот же компонент, что и A20B-2902-0180?

Да. FANUC использует двойную нумерацию для многих компонентов: номер A20B-XXXX-XXXX идентифицирует саму печатную плату (PCB), в то время как номер A350-XXXX-XXXXX идентифицирует тот же компонент в контексте узла или упаковки аксессуаров — он может включать саму плату плюс любую установленную на заводе прошивку, защитные крышки или аксессуары. Для целей закупки и замены оба номера относятся к одному и тому же функциональному элементу, и любой из номеров может быть использован для поиска правильной замены.

Подтвердите оба номера при общении с поставщиками, чтобы избежать путаницы.
