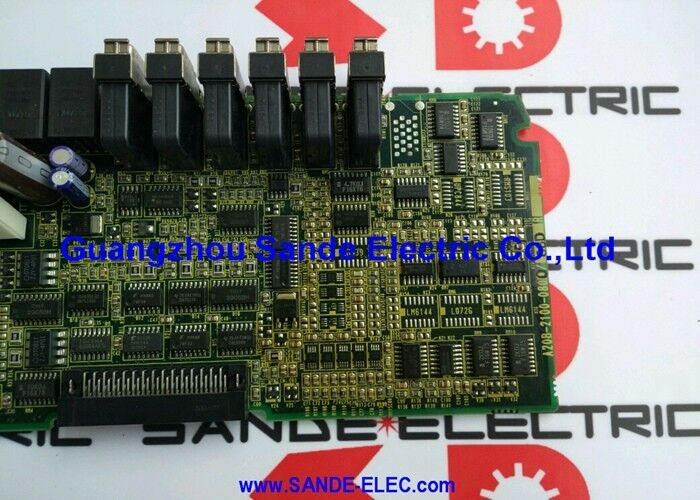

Модуль управления с помощью ПЛС A20B20020521 A2OB-2OO2-O521

A20B-2002-0521 | Плата ввода-вывода панели оператора FANUC — 48DI / 32DO / без интерфейса MPG / блок подключения панели ЧПУ

48/32 Без MPG — компактная панель ввода-вывода

Серия FANUC A20B-2002 включает платы ввода-вывода для подключения панели оператора с различными уровнями производительности. В этой серии A20B-2002-0521 представляет собой компактный вариант — 48 входов и 32 выхода без интерфейса ручного генератора импульсов (маховичка):

Компактная спецификация A20B-2002-0521 подходит для машин с более простыми панелями оператора — панелями, которые управляют меньшим количеством режимов и функций машины, а также где маховик (MPG) либо отсутствует, либо управляется отдельной специализированной интерфейсной платой.

Ключевые характеристики

48 входов, 32 выхода — покрытие стандартной панели

Модуль 48/32 DI/DO A20B-2002-0521 удовлетворяет требованиям к сигналам стандартной панели оператора ЧПУ без расширенных вспомогательных функций:

48 цифровых входов (типовое распределение сигналов):Контакты выбора режима (AUTO/JOG/MDI/EDIT/REF ​​— для каждой позиции отдельный вход), шаги коррекции скорости подачи, запуск цикла, удержание подачи, аварийная остановка, дополнительная остановка, одиночный блок, сухой прогон, блокировка станка, ключ защиты памяти, шаги коррекции шпинделя и функциональные клавиши, специфичные для станка.

32 цифровых выхода:Индикаторные лампы активного режима, активный цикл, удержание подачи, сигнализация, готовность, индикаторы работы шпинделя и выходные индикаторы функций, специфичных для станка.

Емкость 48/32 соответствует панелям, где переключатель режима, переключатели блокировки и клавиши управления базовым циклом являются основным интерфейсом оператора — без расширенных функциональных клавиш и сигналов вспомогательной панели, для которых требуется более крупная плата 72/56.

Сценарии применения

Замена компактной панели ввода-вывода с ЧПУ:Станок FANUC с ЧПУ со стандартной панелью оператора (без маховика или отдельного интерфейса маховичка) формирует сигналы тревоги панели ввода-вывода. Идентифицирован A20B-2002-0521. Замена восстанавливает все функции панели.

Простая токарная центральная панель с ЧПУ:Токарный станок с ЧПУ с базовой панелью оператора — переключатель режима, коррекция скорости подачи, запуск/остановка цикла и индикаторы состояния — использует A20B-2002-0521 для набора сигналов 48/32, не требуя интерфейса MPG более крупной платы.

Часто задаваемые вопросы

Вопрос 1: Может ли A20B-2002-0521 заменить A20B-2002-0470 (72/56 с MPG), если плата большего размера недоступна?

Только если программа PMC панели использует 48 или меньше DI и 32 или меньше DO. Если PMC обращается к сигналам в диапазоне 49–72 DI или 33–56 DO, эти сигналы отсутствуют в A20B-2002-0521, что вызывает сигналы тревоги PMC. Кроме того, если панель имеет маховик и ее сигналы назначены на интерфейс MPG A20B-2002-0470, установка A20B-2002-0521 оставит маховик необслуживаемым. Не заменяйте без проверки использования ввода-вывода PMC и назначения MPG.

Вопрос 2. Важно ли обозначение W/O MPG при заказе замены?

Да. В номере детали A20B-2002-0521 определена характеристика «W/O MPG» — это плата без интерфейса MPG. Может существовать соответствующий номер детали с интерфейсом MPG с той же емкостью 48/32 DI/DO. Если исходная плата поддерживает MPG, перед заказом подтвердите точный номер детали на этикетке установленной платы.

В3: Требует ли замена A20B-2002-0521 изменений в программе PMC?

Нет. Программы PMC адресуют ввод-вывод по адресу узла канала ввода-вывода и номеру сигнала, а не по идентификатору платы. Аналогичная замена по тому же адресу узла восстанавливает все входы/выходы панели без изменений PMC. Проверьте все функции панели после установки, прежде чем возвращать ее в производство.

Вопрос 4: Каковы последствия отказа A20B-2002-0521?

Когда плата подключения панели оператора выходит из строя, PMC ЧПУ теряет связь со всеми сигналами панели через это устройство. Перестает работать выбор режима, кнопки запуска цикла и остановки подачи не реагируют, а индикаторные лампы больше не обновляются. Коды аварийных сигналов I/O Link, указывающие на адрес блока панели, подтверждают неисправность платы.

Вопрос 5: Чем A20B-2002-0521 отличается от A16B-2203-0881 (модуль ввода-вывода 96/64)?

A16B-2203-0881 (96/64 DI/DO) — это модуль ввода-вывода машины, подключаемый к механическим полевым устройствам машины (концевые выключатели, датчики, соленоиды по всей конструкции машины). A20B-2002-0521 (48/32 DI/DO) представляет собой специальное устройство подключения панели оператора, предназначенное для подключения к переключателям и индикаторам панели оператора. Обе являются платами ввода-вывода, но обслуживают разные уровни машины: корпус машины и интерфейс оператора.
