Использованный FANUC A20B-2002-0260 A20B20020260 A2OB-2OO2-O26O

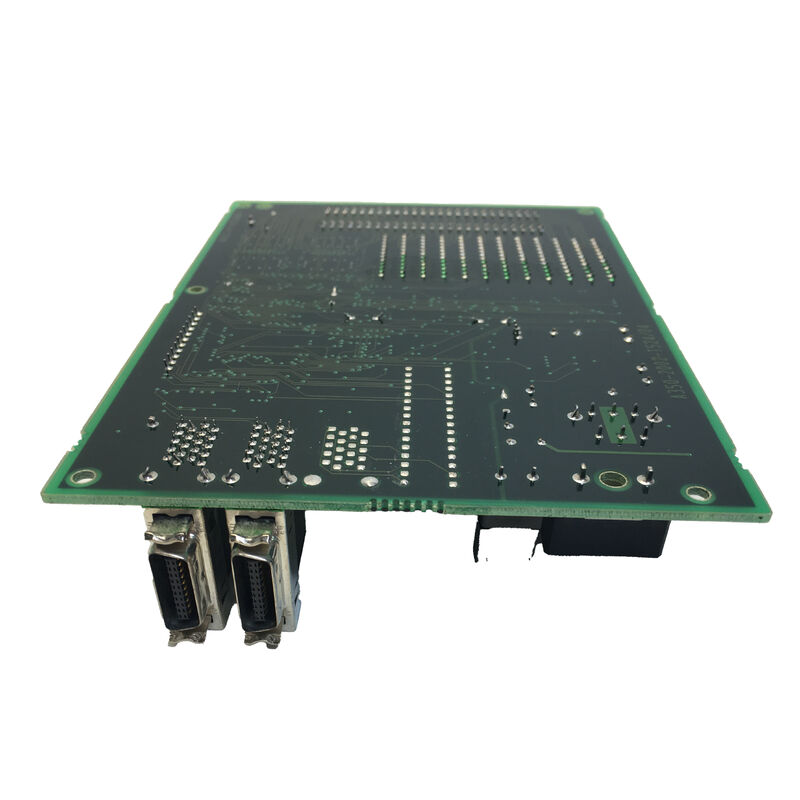

FANUC A20B-2002-0260 | Печатная плата — Плата интерфейса ЧПУ серии A20B-2002, запасная часть для промышленной автоматизации, производство Япония

Обзор

Плата FANUC A20B-2002-0260 относится к семейству печатных плат A20B-2002 — одной из наиболее широко используемых серий печатных плат FANUC в линейках контроллеров ЧПУ, сервоусилителей и операторских интерфейсов.

Серия A20B-2002 исторически охватывала широкий спектр функциональных плат в архитектуре системы FANUC: от объединительных плат и плат ввода-вывода операторской панели до плат управления сервоусилителем и плат высокоскоростных коммуникационных интерфейсов.

Каждый суффикс в номере A20B-2002-XXXX соответствует определенной функции и поколению целевой системы.

Семейство A20B-2002 было разработано в период быстрой эволюции архитектуры ЧПУ FANUC — переход от аналогового к цифровому управлению сервоприводами, внедрение оптоволоконных сервошин FSSB и растущая интеграция операторских интерфейсов на базе ПК способствовали расширению портфеля вариантов печатных плат A20B-2002.

Таким образом, это семейство представляет собой один из наиболее технически разнообразных рядов плат FANUC, играющих критически важную роль в системах, которые продолжают работать на производственных предприятиях по всему миру.

Являясь оригинальной платой производства FANUC из Японии, A20B-2002-0260 была разработана и произведена в соответствии со стандартами качества FANUC для промышленного применения — прочные подложки печатных плат, высоконадежная пайка компонентов SMT и, где применимо, конформное покрытие для защиты от влажности и загрязнений в воздухе, присутствующих в типичных условиях эксплуатации станков.

Компактный форм-фактор платы соответствует философии модульной конструкции серии A20B-2002, позволяя устанавливать и извлекать ее без нарушения работы соседних плат в стойке управления ЧПУ.

Контекст серии A20B-2002

Семейство плат A20B-2002 входит в более широкую архитектуру нумерации FANUC A20B, которая охватывает весь портфель продукции FANUC от раннего оборудования ЧПУ 1980-х годов до роботов и систем ЧПУ 2000-х годов.

В рамках подсерии A20B-2002 соседние варианты выполняют хорошо документированные функции в ассортименте продукции FANUC: платы интерфейса ввода-вывода операторской панели, управляющие обменом сигналами между кнопками станка и ПЛК ЧПУ, платы управления сервоусилителем, генерирующие ШИМ-сигналы управления для каскадов IGBT, и платы высокоскоростных коммуникационных интерфейсов, обеспечивающие последовательную передачу данных между ЧПУ и ПК.

Суффикс -0260 позиционирует эту плату в поколении вариантов A20B-2002, которые отвечали растущим требованиям к подключению и вводу-выводу систем ЧПУ производственной эпохи 1990-х годов.

Инженерный подход FANUC в этот период последовательно отдавал приоритет обратному совместимости в рамках поколений продукции, одновременно расширяя функциональные возможности — философия, отраженная в модульной, подключаемой конструкции серии A20B-2002.

Ключевые характеристики

Стандарты качества промышленных печатных плат

Производственные стандарты FANUC для семейства плат A20B-2002 отражают требования круглосуточной промышленной эксплуатации ЧПУ. Станки с ЧПУ FANUC обычно работают в две или три смены без отключения питания, что создает постоянные тепловые и электрические нагрузки на компоненты печатных плат в шкафу ЧПУ.

Плата A20B-2002-0260, как плата производства FANUC, была изготовлена для работы в этих условиях: рабочий диапазон температур, соответствующий герметичным шкафам ЧПУ (обычно от 0°C до 55°C), устойчивость к влажности для промышленных сред без конденсации и помехозащищенность, соответствующая близости к коммутационным шумам сервоприводов и кабелям силовых двигателей.

Выбор компонентов на платах серии A20B-2002 соответствует стандарту FANUC по предпочтению интегральных схем промышленного класса с широким диапазоном рабочих температур и электролитических конденсаторов, рассчитанных на тепловые условия внутри шкафов ЧПУ.

Подложка печатной платы многослойная, с внутренними силовыми плоскостями для стабильного распределения напряжения и сигнальными плоскостями с контролируемым импедансом для высокоскоростных цифровых сигналов.

Закупка и проверка совместимости

При поиске любой платы A20B-2002-XXXX для замены крайне важно подтвердить точный номер детали — включая полный четырехзначный суффикс и любые метки ревизии прошивки на этикетке платы.

Две платы A20B-2002 с разными суффиксами могут выглядеть физически похоже (одинаковый форм-фактор, схожая компоновка разъемов), но выполнять совершенно разные функции в разных системах ЧПУ.

Руководство по техническому обслуживанию хост-системы однозначно идентифицирует конкретную плату и ее положение в слоте; это всегда должно быть основным справочным материалом при закупке замены.

Часто задаваемые вопросы

В1: Как идентифицировать правильную замену платы A20B-2002-0260, если оригинальная плата слишком повреждена, чтобы прочитать ее этикетку?

Руководство по техническому обслуживанию хост-системы ЧПУ или робота содержит список деталей, идентифицирующий каждую плату по ее положению в слоте или отсеку модуля — это окончательный справочный материал. Документация производителя станка и экран конфигурации системы ЧПУ также могут идентифицировать установленные опциональные платы.

Если руководство недоступно, инженер сервисной службы FANUC или специализированный ремонтный центр может идентифицировать плату по разъемам жгута проводов системы и известной конфигурации контроллера ЧПУ или робота.

В2: Можно ли отремонтировать A20B-2002-0260 или ее необходимо заменить целиком?

Ремонт на уровне компонентов возможен в специализированных ремонтных центрах FANUC, оснащенных соответствующими испытательными стендами. Возможность ремонта зависит от типа неисправности: деградация электролитических конденсаторов, связанная с возрастом, отдельные отказы интегральных схем из-за электростатического разряда и поврежденные контакты разъемов — все это подлежит ремонту на уровне компонентов.

Физическое повреждение печатной платы в результате электрического пожара, прямого короткого замыкания или попадания влаги может сделать плату экономически нецелесообразной для ремонта.

Специализированная оценка после получения платы определит соответствующий путь — ремонт, обмен или замена.

В3: Хранит ли A20B-2002-0260 какие-либо специфичные для станка данные, которые необходимо сохранить перед извлечением?

Это зависит от конкретной функциональной роли платы в хост-системе. Большинство интерфейсных плат и плат ввода-вывода в серии A20B-2002 являются без состояния — они не содержат пользовательских данных, параметров или программного обеспечения и могут быть заменены без резервного копирования данных.

Если плата выполняет функцию, связанную с сохраненными данными конфигурации (например, адресация узла полевой шины или параметры связи), эти данные должны быть записаны перед извлечением. Подтверждение функции платы в руководстве по техническому обслуживанию хост-системы прояснит, требуется ли резервное копирование данных.

В4: Какие меры предосторожности при работе с электростатическим разрядом (ЭСР) требуются для A20B-2002-0260?

Все печатные платы FANUC серии A20B-2002 содержат интегральные схемы с КМОП и биполярной логикой, чувствительные к электростатическому разряду. Обращайтесь только с помощью антистатического браслета, заземленного к точке заземления здания, на антистатическом коврике, в контролируемой среде ЭСР.

Транспортируйте и храните в антистатической упаковке. Никогда не кладите плату на обычные поверхности, картон или пластиковую упаковку. Повреждение от ЭСР может быть скрытым — плата, которая кажется работоспособной после события ЭСР, может преждевременно выйти из строя во время работы.

В5: Можно ли доверять восстановленной или избыточной плате A20B-2002-0260 для обслуживания критически важных для производства станков?

Восстановленная или избыточная плата от надежного специалиста FANUC является жизнеспособным и широко используемым вариантом для обслуживания устаревших систем.

Ключевые показатели качества: методология тестирования поставщика (плата должна быть протестирована на совместимой системе или испытательном стенде FANUC, а не просто визуально осмотрена), условия гарантии (12 месяцев — отраслевой стандарт для восстановленных плат FANUC) и любые свидетельства систематического обновления компонентов (замена конденсаторов является наиболее важным элементом обслуживания, связанным с возрастом).

Плата из демонтированных станков с документированной историей эксплуатации, протестированная и гарантированная специалистом, несет приемлемый риск для производственного развертывания.
