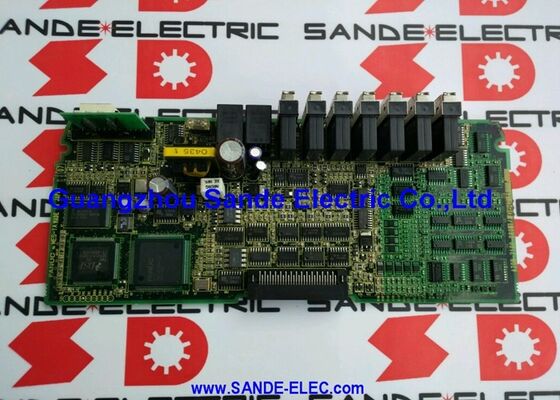

FANUC A20B-2002-0210 высокоскоростная серийная автобусная интерфейсная панель A20B20020210 A2OB-2OO2-O21O

FANUC A20B-2002-0210∙ Power C / HSSB Interface PCB ¢ Высокоскоростной серийный автобус CNC-PC коммуникационная плата, серия A20B-2002, Япония

Обзор

ВFANUC A20B-2002-0210Это интерфейс HSSB (High-Speed Serial Bus) PCB, аппаратное обеспечение, которое делает возможными архитектуры FANUC "Power C" и Open CNC.Это помогает понять, для чего был разработан HSSB..

К середине-концу 1990-х,FANUC признала, что производители станков и конечные пользователи все чаще хотят интегрировать стандартные вычислительные возможности ПК наряду с управлением CNC в режиме реального времени для пользовательских интерфейсов., программу DNC, транслируемую с серверов завода, сбор данных о производстве, управление сроками службы инструментов и интеграцию процессов.

Проблема заключалась в том, что стандартные шины расширения ПК (ISA, PCI) не могли удовлетворить требованиям к задержке в режиме реального времени обмена данными с помощью CNC,и стандартные серийные порты (RS-232) были слишком медленными для больших передач программОтветом FANUC стал HSSB, собственная серийная шина, специально разработанная для детерминированной высокопропускной связи между FANUC CNC и совместно расположенным ПК.

A20B-2002-0210 - это аппаратное обеспечение этой HSSB-связи с помощью CNC.Он устанавливается в задней плоскости системы CNC (или в специальном слоте на наборе карт интерфейса FANUC) и управляет протоколом серийной шины на стороне ссылки CNC.

ПК-сторона обслуживается сопутствующей картой интерфейса HSSB (обычно ISA или PCI-карта, установленная в ПК) вместе,две платы создают специальный канал связи между средой обработки в режиме реального времени CNC и операционной системой общего назначения ПК.

Основные характеристики

HSSB Что это такое и почему оно было необходимо

Высокоскоростная серийная шина была решением FANUC для преодоления интеграционного разрыва между обработкой CNC в режиме реального времени и приложениями операторов на основе ПК.

В отличие от стандартных методов связи CNC (RS-232 при 9,6 ‰ 38,4 кбит / с или карты памяти PCMCIA для передачи программ), HSSB обеспечивает:

Детерминированная задержка:Протокол HSSB гарантирует, что данные о состоянии CNC (положение машины, скорость шпинда, сигналы тревоги,Программа счётчик) передается на ПК в течение ограниченного времени критически важно для пользовательских приложений интерфейса оператора, которые должны отображать состояние машины в режиме реального времени без ощутимой задержки.

Высокая пропускная способность:HSSB работает со скоростью порядка большей, чем RS-232, что позволяет передавать большие программы CNC с сервера DNC в программу памяти CNC за считанные секунды, а не минуты.

Двусторонние данные в реальном времени:HSSB позволяет ПК-приложению читать и записывать параметры CNC, сигналы PMC и состояние машины почти в режиме реального времени, что позволяет осуществлять сложный мониторинг процессов.адаптивное управление, и машинного сбора данных.

Интегрированное программное обеспечение:FANUC предоставила библиотеку программного обеспечения (API FANUC HSSB) для ПК,позволяет конструкторам станков и системным интеграторам писать пользовательские приложения на C или C ++, которые общались непосредственно с CNC через соединение HSSB.

Архитектура Power C ¢ Контекст интеграции

The "Power C" designation in the A20B-2002-0210's description identifies a specific FANUC system integration concept where the CNC hardware (with the A20B-2002-0210 installed) operates alongside a dedicated PC (typically an industrial computer mounted in the same cabinet or closely adjacent) running FANUC's Open CNC softwareВ этой конфигурации:

FANUC CNC управляет всеми функциями в режиме реального времени: интерполяция, сервоуправление через FSSB, выполнение лестницы PMC и управление вводом/выводом машины на аппаратном уровне.с гарантиями производительности в режиме реального времени, которые это требует.

Подключенный ПК обрабатывает функции не в режиме реального времени, но с интенсивным вычислительным процессом. Графический интерфейс оператора с отображением пути инструмента.сервер программ DNC (поток больших программ из заводской сети на CNC), система регистрации машинных данных, и любое пользовательское приложение для создания машин, требующее полной операционной системы (Windows,Обычно) вместо ограниченной среды, доступной в собственном интерфейсе оператора CNC.

A20B-2002-0210 - это физическое оборудование, которое делает эту параллельную архитектуру возможной - это всегда включенная связь, которая гарантирует, что две среды обработки остаются синхронными.

Виды и симптомы неисправности

При сбое A20B-2002-0210 симптомы специфичны для связи HSSB:

Программное обеспечение ПК теряет связь с CNC:Приложение Open CNC или Power C на ПК отображает сообщение "Потеря соединения CNC" или "Ошибка HSSB", хотя сам CNC продолжает работать нормально через свою собственную панель оператора.

Не удалось передать программу DNC:Программы, которые ранее были переданы с ПК на CNC через HSSB, больше не могут быть отправлены. CNC либо не показывает никакой активности DNC, либо генерирует ошибку связи.

В режиме реального времени отображение данных замораживается:Показатель положения оси, индикатор скорости шпинделя и сигнализационный дисплей интерфейса оператора ПК прекращают обновление ¢ поток данных HSSB от CNC к ПК был прерван.

Перерывное соединение:Чаще всего, чем полный сбой, A20B-2002-0210 проявляется как периодическое падение соединения,особенно после того, как шкаф работает в течение нескольких часов (что указывает на отказ теплового компонента, который возникает только тогда, когда доска достигает рабочей температуры).

Частые вопросы

Вопрос 1: Может ли FANUC HSSB (A20B-2002-0210) использоваться на современных ПК под управлением Windows 10 или более поздней версии?

Интерфейс HSSB требует компаньонской карты HSSB на стороне ПК (отдельной платы ISA или PCI) и библиотеки программного обеспечения HSSB FANUC.и карты PCI HSSB могут не иметь совместимых с Windows 10/11 драйверов. Most HSSB-based FANUC systems encountered today are running older industrial PCs with Windows XP or earlier operating systems — replacing the PC in an HSSB system is a significant engineering project that may require FANUC support to identify a compatible current-generation PC interface option (Ethernet-based alternatives to HSSB exist in newer FANUC CNC generations).

Вопрос 2: Одно и то же ли A20B-2002-0210 со стандартными платами HSSB (A20B-8001-0290, A20B-8001-0581)?

Нет, нет, нет. The A20B-8001-0XXX series HSSB boards and the A20B-2002-0210 may serve similar functions (CNC-to-PC serial communication) but are different hardware generations and configurations within FANUC's product range.

Серия A20B-8001 имеет тенденцию быть боковой платой ПК ISA-автобуса, в то время как A20B-2002-0210 идентифицируется как ПК Power C / HSSB на стороне CNC.Подтвердите номер конкретной части, требуемой из документации системы или на этикетке установленной платы, прежде чем заказать замену.

Q3: Может ли CNC продолжать работать для обработки, если A20B-2002-0210 выходит из строя?

Да, в большинстве конфигураций. Ссылка HSSB выполняет интеграционные функции ПК (интерфейс оператора, DNC, сбор данных)Машинные вводы/выводы) обрабатываются основной платой процессора и сервоуправляющим оборудованием, которые действуют независимо от HSSB.

Если A20B-2002-0210 не работает, ПК теряет связь с CNC,но машина обычно может продолжать запускать программы, уже загруженные в память CNC с помощью собственной MDI / панели оператора CNC.

DNC потоковой передачи новых программ с ПК на CNC будет недоступна, пока HSSB доска будет заменена.

Вопрос 4: Каковы наиболее распространенные причины сбоя A20B-2002-0210 в установленных системах?

Деградация электролитического конденсатора на секции питания платы является наиболее распространенным способом отказа, связанным с возрастом высокоскоростные серийные интерфейсы требуют чистых, стабильных напряжений питания постоянным током,и даже скромное увеличение конденсатора ESR может вызвать проблемы с целостностью сигнала в HSSB связи.

Компоненты оптического передатчика/приемника HSSB (если плата использует оптическое волокно для связи HSSB) могут разрушаться с течением времени,уменьшает оптическую мощность и в конечном итоге вызывает ошибки связи в предельных условиях.

Повреждение ESD во время технического обслуживания ПК (если шкаф ПК и шкаф CNC подключены и один открыт неосторожно) является распространенной причиной событий.

Вопрос 5: требуется ли резервная копия данных CNC перед заменой A20B-2002-0210?

A20B-2002-0210 - это панель интерфейса, которая не хранит пользовательские данные CNC (параметры, программы, смещения).

Однако, если конфигурация ПК-программного обеспечения включает в себя HSSB-специфические настройки (номер канала CNC, адрес связи или аналогичный),эти настройки в приложении для ПК могут потребоваться проверить или переконфигурировать после замены оборудования.

CNC не требует восстановления данных после замены платы HSSB.
