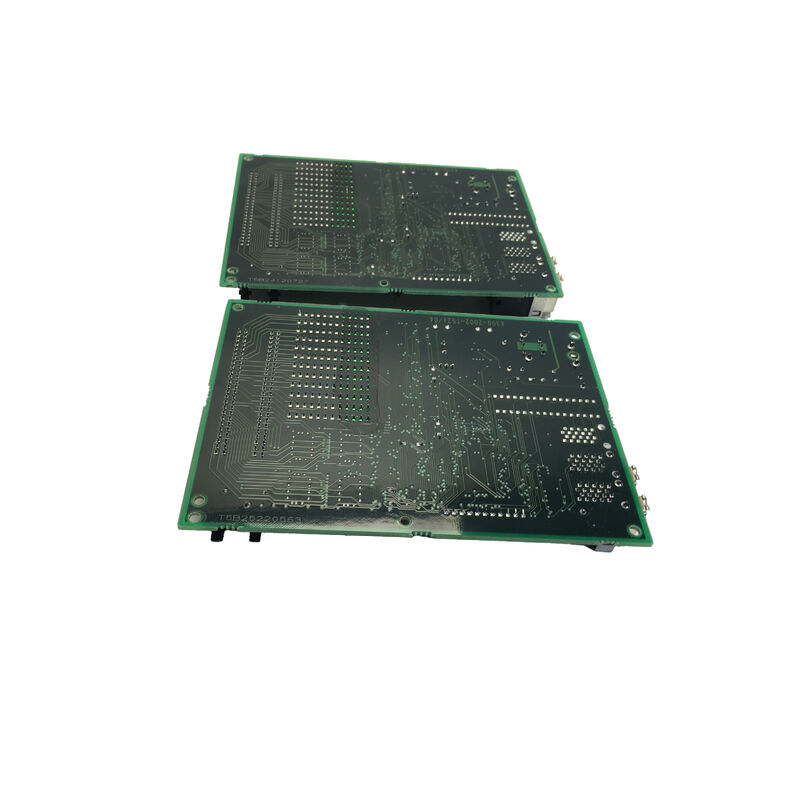

Использованный FANUC A20B-2002-0110 A20B20020110 A2OB-2OO2-O11O

FANUC A20B-2002-0110 | 2-слотная плата объединительной панели — Серия A20B-2002, соединитель стойки ЧПУ контроллера, распределение питания и сигналов, производство Япония

Обзор

FANUC A20B-2002-0110 представляет собой 2-слотную плату объединительной панели из серии FANUC A20B-2002 — физическую основу, на которой два модуля ЧПУ контроллера устанавливаются и работают совместно. В инженерной архитектуре ЧПУ контроллеров серии FANUC 16/18 электронные компоненты управления не собраны на одной монолитной плате, а представляют собой набор специализированных модулей — основной процессор, интерфейс сервопривода, опции ввода-вывода, расширение памяти, коммуникационные карты —, которые подключаются к общей объединительной панели.

Эта модульность была сознательным дизайнерским решением: она позволяет заменять вышедшие из строя модули, не затрагивая работающие, дает возможность расширять возможности системы путем установки новой опциональной карты в свободный слот, а также упрощает производство, позволяя FANUC комбинировать модули для создания различных конфигураций ЧПУ на общей аппаратной платформе.

Именно объединительная панель обеспечивает эту функциональность.

Каждый модуль в стойке ЧПУ контроллера FANUC подключается к объединительной панели через краевые разъемы — позолоченные контакты, которые соединяются с контактами на нижнем краю каждого модуля. Через эти разъемы объединительная панель одновременно подает напряжения питания (стабилизированные шины постоянного тока от блока питания ЧПУ) на каждый модуль и обеспечивает общие сигнальные линии шины, позволяющие модулям обмениваться данными.

В 2-слотной объединительной панели два модуля сосуществуют в этой общей электрической среде.

2-слотный формат A20B-2002-0110 делает его самой компактной конфигурацией в серии — используется в секциях контроллера, где только два модуля должны совместно использовать общую стойку, или в системах, где отдельные секции стойки используются для пространственного распределения электронных компонентов управления внутри большого шкафа.

Более крупные конфигурации стоек FANUC используют 3-слотные, 4-слотные или 6-слотные варианты объединительных панелей из того же семейства A20B-2002; каждая выполняет ту же основную функцию, но с большим количеством позиций для модулей.

Ключевые характеристики

Инженерные решения внутри "пассивной" объединительной панели

Называя A20B-2002-0110 "пассивной" платой, подразумевается, что она не содержит микропроцессоров, памяти или активной обработки сигналов. Но пассивная не означает простая.

Проектирование печатной платы промышленной объединительной панели включает в себя несколько инженерных задач, невидимых снаружи:

Проектирование силовых дорожек: Силовые шины объединительной панели несут комбизрованную нагрузку всех одновременно установленных модулей.

Для 2-слотной объединительной панели в системе ЧПУ FANUC это означает, что медные дорожки, несущие +5В, ±15В и +24В, должны выдерживать пиковый ток потребления двух полностью загруженных модулей управления — потенциально несколько ампер — без чрезмерного падения напряжения из-за сопротивления и без нагрева дорожек до точки повреждения подложки печатной платы.

Ширина дорожки, толщина меди и конструкция переходных отверстий способствуют долговечности системы питания платы.

Целостность сигналов шины: Параллельные дорожки данных на объединительной панели передают цифровые сигналы со скоростью до нескольких десятков мегагерц.

На этих частотах дорожка печатной платы действует как линия передачи — ее импеданс должен соответствовать импедансу управляющих и приемных цепей, чтобы предотвратить отражения сигналов, вызывающие ошибки шины.

Слоистая структура объединительной панели, геометрия дорожек и конструкция терминации спроектированы для обеспечения целостности сигналов на заданной рабочей частоте.

Изоляция между модулями: Несмотря на общую шину, некоторые сигналы на объединительной панели должны маршрутизироваться только к определенным слотам.

Рисунок объединительной панели определяет, какие именно контакты разъема являются общими для всех слотов, а какие выделены для отдельных слотов — ошибка в этой маршрутизации на этапе проектирования печатной платы приведет к тому, что два модуля будут мешать друг другу своими выделенными сигналами.

Конструкции объединительных панелей FANUC проходят проверку на полный диапазон возможных комбинаций устанавливаемых модулей.

Когда A20B-2002-0110 требует замены

Отказы объединительной панели редки — плата не имеет движущихся частей и активных компонентов, которые изнашиваются и выходят из строя при нормальных электрических нагрузках. Когда они все же происходят, причины специфичны:

Повреждение от перенапряжения: Скачок напряжения в сети переменного тока или на внутренней шине постоянного тока ЧПУ, если он достаточно силен, чтобы превысить диэлектрическую прочность подложки печатной платы, вызывает пробой изоляции между соседними силовыми дорожками и дорожками заземления.

Поврежденный участок визуально выглядит как обугленный или обесцвеченный материал печатной платы — трекинг — и представляет собой постоянное частичное короткое замыкание, которое может вызвать дугу под нагрузкой или прогрессивно ухудшаться.

Любая плата с видимым трекингом от события перенапряжения должна быть заменена, а не продолжать использоваться.

Попадание охлаждающей жидкости или загрязнений: Среда станков производит аэрозоли охлаждающей жидкости, металлическую пыль и масляные аэрозоли. За годы эксплуатации эти загрязнения попадают в шкаф управления и оседают на поверхностях печатных плат.

На объединительной панели, где силовые и земляные плоскости расположены близко друг к другу на одной плате, пленка проводящих загрязнений создает пути утечки, вызывающие прерывистые сбои шины или нестабильность силовых шин.

Очистка платы подходящим растворителем для электроники может временно решить проблему; если загрязнение накапливается снова, замена платы становится необходимой.

Физическое повреждение разъема: Многократные вставки и извлечения модулей — в течение многих лет обслуживания — постепенно изнашивают контакты краевых разъемов объединительной панели. Изношенные или окисленные контакты вызывают прерывистые сбои модулей, которые на системном уровне неотличимы от неисправного модуля.

Визуальный осмотр контактов разъема и проверка целостности контактов разъема выявляют этот тип отказа.

Часто задаваемые вопросы

В1: Как определить, что A20B-2002-0110 является правильной 2-слотной объединительной панелью для конкретной системы ЧПУ?

Правильная объединительная панель указана в руководстве по техническому обслуживанию или руководстве по подключению оборудования ЧПУ — FANUC публикует таблицы конфигурации оборудования, в которых перечислены номера деталей объединительных панелей, используемые с различными комбинациями модулей.

Этикетка с номером детали установленной платы (обычно на одном краю печатной платы) также напрямую подтверждает установленный вариант.

В семействе A20B-2002 2-слотные варианты отличаются от 3-слотных или 6-слотных вариантов физическими размерами, количеством слотов и иногда распиновкой разъемов — всегда сверяйте точный номер детали с оригинальной установкой.

В2: Все ли модули из серии A20B-2002 подключаются к объединительной панели A20B-2002-0110?

Не обязательно — совместимость модуля с объединительной панелью зависит от соответствия распиновки разъема платы и назначений слотов требованиям интерфейса модуля.

Документация FANUC по оборудованию указывает, какие модули совместимы с какими вариантами объединительных панелей.

Некоторые модули являются специфичными для слота (предназначены для определенной позиции слота) и не могут быть установлены в произвольный слот.

Перед установкой любого модуля в заменяемую объединительную панель проверьте назначения слотов в руководстве по оборудованию ЧПУ.

В3: Может ли ЧПУ продолжать работать, если в объединительной панели возникает прерывистый сбой, который устраняется при перезагрузке?

Эксплуатация системы ЧПУ с заведомо неисправной объединительной панелью несет реальный производственный риск. Прерывистые сбои объединительной панели, которые устраняются при перезагрузке, указывают на ненадежный контакт или частичное короткое замыкание из-за загрязнения, находящееся на грани возникновения постоянного сбоя.

Состояние будет ухудшаться — перезагрузка не является стратегией обслуживания, это симптом того, что обслуживание просрочено.

Правильным ответом является планирование осмотра и замены платы при первой же возможности обслуживания, имея в наличии запасную объединительную панель для минимизации времени планового простоя.

В4: Является ли A20B-2002-0110 тем же самым, что и A20B-2002-0020 (3-слотная объединительная панель для серии 16/18)?

Нет — -0020 является 3-слотной объединительной панелью, а -0110 — 2-слотной. Это разные платы с разными физическими размерами и разным количеством слотов.

Они не могут заменять друг друга; точки крепления, положения разъемов и габаритные размеры платы соответствуют конкретным рамам стоек.

Перед заказом замены убедитесь в количестве слотов и точном номере детали оригинальной платы.

В5: Какие меры предосторожности необходимы при снятии и установке модулей во время замены объединительной панели?

Полностью отключите питание перед началом работы. Задокументируйте положение каждого модуля перед снятием — сфотографируйте стойку спереди и сзади. Снимайте модули с равномерным усилием по всей длине — раскачивание модуля при снятии повреждает как контакты модуля, так и контакты разъема объединительной панели.

После замены объединительной панели установите каждый модуль в его задокументированное исходное положение слота и убедитесь, что он полностью установлен, прежде чем подавать питание.

При первом включении проверьте нормальную инициализацию всех модулей через экраны диагностики ЧПУ, прежде чем возвращать станок в производство.
