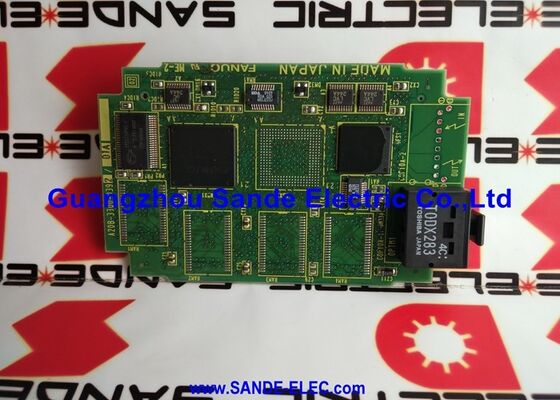

FANUC Круговая плата A20B20010970 A2OB-2OO1-O97O A20B-2001-0970

FANUC A20B-2001-0970

Номер части:A20B-2001-0970

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль управления ПКБ с ЧПУ

Серия доски:A20B-2001

Применение:Системы управления и промышленной автоматизации FANUC CNC

Обзор

The A20B-2001-0970 is a control printed circuit board from FANUC's A20B-2001 series — a family of CNC control boards serving FANUC's CNC and industrial automation platforms across several generations of machine tools and production systems.

Серия A20B-2001 включает в себя платы, выполняющие конкретные, специальные функции в архитектуре контроллеров, которым они служат:мастер-платформы, которые выступают в качестве центральной задней плоскости и обрабатывающей единицы для контроллеров CNC серии 0, различные функциональные панели, расширяющие возможности контроллера, и панели, выполняющие специализированные функции связи, движения или интерфейса в рамках более широкой экосистемы контроллеров FANUC.

Серия A20B-2001 имеет свои корни в FANUC 0-серии CNC поколения один из самых коммерчески успешных и широко используемых семейств контроллеров CNC когда-либо произведенных.Машины, построенные вокруг контроллеров серии 0, остаются в активном производстве на производственных предприятиях по всему миру.

Планшеты, обеспечивающие работу этих контроллеров, не являются взаимозаменяемыми. Каждый вариант семейства A20B-2001 используется в конкретной конфигурации контроллера, для которой он был разработан.и поиск точного номера детали является отправной точкой для любой эффективной стратегии технического обслуживания.

A20B-2001-0970 выполняет свою определенную роль в архитектуре контроллера, которой он служит.

Как и все платы серии A20B-2001, он был разработан для промышленной надежности ∙ непрерывной работы в условиях электрического шума шкафа инструментальной машины,подвержены колебаниям вибрации и температуры в производственной среде, и ожидается, что он будет работать без вмешательства в течение многих лет.

Основные характеристики

Серия A20B-2001 ️ охватывающая поколения CNC

The A20B-2001 series is FANUC's board family associated with the 0-series CNC platform's mature and late generations — the D and F model variants that represented the most capable iteration of the 0-series architecture before the transition to the i-series.

Эти контроллеры питали обрабатывающие центры, станки и производственные машины, которые были основой мировой промышленности станков-инструментов в 1990-х и 2000-х годах.

В рамках этой серии различные платы служат различным целям. Мастер-карты в семействе A20B-2001 выступают в качестве центральной подставки и процессора, который периферийные платыPMC вставка.

Другие платы в серии выполняют определенные функции: платы для подпроцессора для дополнительного управления осью, платы связи для DNC и передачи последовательных данных,и специализированные панели управления для таких функций, как высокоскоростной пропуск и удаленная работа буфера.

Каждый совет имеет свое место в иерархии контролеров.

A20B-2001-0970 занимает свое особое место в этой иерархии.Его функция в архитектуре контроллера определяет, какие сигналы тревоги появляются при сбое и какие возможности контроллера восстанавливаются при его замене.

Определение функциональной области сигнализации - первый шаг к подтверждению того, является ли эта доска источником неисправности.

Сохранение устаревших контроллеров FANUC серии 0

Планшеты серии A20B-2001 являются устаревшими компонентами.

The machines that contain them are not legacy in the sense of being obsolete — many represent high-value machine tools with decades of productive life remaining in their mechanical and structural componentsЭлектроника требует внимания.

Цепочка поставок послепродажных плат серии A20B-2001 поддерживает техническое обслуживание по нескольким каналам: проверенные избыточные платы от выведенных из эксплуатации контроллеров,профессионально отремонтированные доски с восстановлением на уровне компонентов, и услуги по ремонту на уровне панели, которые решают конкретные неисправности компонентов.

Эти каналы поставок обслуживают обширную установленную базу машин серии 0 во всем мире.

Точная идентификация номера детали имеет решающее значение. Серия A20B-2001 содержит много вариантов платы.

Физическое сходство между досками не указывает на функциональную совместимость.

Правильный номер детали должен соответствовать точной этикетке на панели от установленного устройства.Появление неправильной платы ∙ даже такой, которая выглядит идентичной ∙ может привести к неправильному поведению контроллера или сигнализации о совместимости.

Диагностика и идентификация ошибок

Неисправность A20B-2001-0970 вызовет сигнализацию в функциональной зоне, которую он обслуживает в контроллере.Специфический код тревоги .

Неисправность мастер-карты обычно препятствует запуску; неисправность функциональной платы вызывает сигналы тревоги, специфические для функции, которую обеспечивает плата.

Перед тем, как объяснить тревогу сбоем платы, необходимо проверить разъединение.

Частично отключенный подключатель задней плоскости вызывает тот же сигнал тревоги, что и сбой платы.

На серии A20B-2001 разъемы могут работать свободно в течение многих лет теплового цикла и вибрации.

Перезаправка доски и очистка ее контактов соединителей решает значительную часть очевидных сбоев доски без замены компонентов.

Частые вопросы

Вопрос 1: Сигнализация с помощью контроллера CNC указывает на функциональную область, которую обслуживает A20B-2001-0970.

Если для обменного тестирования доступна эквивалентная плата известного качества, это наиболее окончательный следующий шаг.

Испытание замены, в ходе которого подозрительная плата заменяется на подтвержденную систему и наблюдается, отключается ли сигнализация, определяет окончательно, является ли ошибка в плате или в окружающей схеме.

Если не имеется платы для замены, просмотрите диагностическую процедуру руководства по техническому обслуживанию для конкретного кода сигнализации.

В руководстве, как правило, указываются пункты испытаний на доске и процедуры измерений, которые отличают неисправности доски от периферийных неисправностей.

Вопрос 2: Была получена замена A20B-2001-0970. Перед установкой есть ли какие-либо настройки на доске, которые должны соответствовать оригиналу?

Многие платы серии A20B-2001 имеют переключатели конфигурации или прыжки, которые устанавливаются во время первоначальной установки, чтобы соответствовать конфигурации оборудования контроллера.

Перед тем, как снять исходную доску, сфотографируйте или задокументируйте все видимые положения переключателя и прыжка.

Неправильные настройки переключателя могут вызвать сигнализацию или неправильное поведение даже с физически функциональной платой.

Вопрос 3: Машина хранится в течение трех лет. При включении CNC отображает сигналы тревоги, которые ссылаются на функциональную область A20B-2001-0970.

Планшеты обычно не отказываются просто из-за того, что они хранятся в отключенной машине в течение нескольких лет.

Если аккумулятор SRAM контроллера (обычно на карте памяти в контроллерах серии 0) исчерпан, потеря параметров создает сигнализацию, которая может показаться связанной с различными платами.

Проверьте состояние батареи сначала. Если батарея исчерпана, восстановите параметры из резервного before investigating board failures.

Вопрос 4: Как можно проверить правильную замену A20B-2001-0970 перед покупкой, чтобы убедиться, что она будет работать в установке?

Проверьте полный номер детали, включая любую поправку на этикетке установленной платы.Подтвердить, что условия гарантии продавца специально охватывают функциональные испытания в системе FANUC 0-серии CNC..

Если это возможно, попросите подтверждение того, что плата была испытана в соответствующей конфигурации контроллера.

Спросите у продавца опыт работы с этой специальной доской в полевых приложениях.

Кредит от авторитетного специализированного поставщика с соответствующим опытом испытаний гораздо более подходящий, чем от общего канал избыточных платежей без функциональной проверки.

Вопрос 5: Некоторые панели в контроллере серии 0 показывают периодические сигналы тревоги.

Multiple intermittent alarms across several boards in an aging controller usually indicate systemic aging — electrolytic capacitors throughout the controller are nearing the end of their service life simultaneously.

В этой ситуации замена доски за доской, по сути, преследование движущейся цели.

Комплексная реконструкция - профессиональная проверка и замена конденсатора на всех платах - решает основную причину более эффективно, чем последовательная замена платы.

Если производственная стоимость машины оправдывает значительные инвестиции, то модернизация с помощью современного эквивалентного оборудования является еще одним вариантом, который полностью устраняет проблемы с обслуживанием устаревших плат.
