ФАНУК A20B-2001-0930 | Плата управления сервоприводом Alpha SVM1 типа A — A06B-6079, одноосный / 12–80 А / ЖК-дисплей сигналов тревоги

Верхняя карта Alpha SVM1 — интеллектуальное управление для одной оси

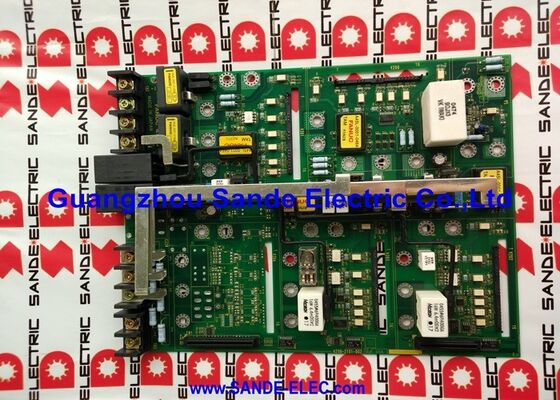

A20B-2001-0930 — это плата управления типа A — верхняя (фронтальная) плата — в одноосных модулях сервоусилителей Alpha серии FANUC A06B-6079. Это интеллектуальный уровень модуля SVM1: он получает команды движения от ЧПУ через интерфейс ШИМ типа A, обрабатывает обратную связь от энкодера серводвигателя Alpha, запускает контур сервоуправления и управляет силовыми транзисторами на монтажной плате под ним.

Один A20B-2001-0930 управляет одной осью. Это одноосный эквивалент A20B-2001-0940 (который управляет тремя осями в трехосном модуле SVM3). Каждый из них независимо управляет соответствующим счетчиком осей, при этом плата управления является общим функциональным элементом во всем диапазоне модулей SVM1 от 12 А до 80 А.

На переднем ЖК-дисплее отображаются коды состояния и аварийных сигналов оси — двухзначный дисплей, который указывает рабочее состояние во время нормальной работы и номер аварийного сигнала при возникновении неисправности. Этот дисплей является первым диагностическим инструментом при неисправности сервооси Alpha: код сигнализации на ЖК-дисплее определяет, связана ли неисправность с силовым каскадом, двигателем, энкодером или интерфейсом связи между ЧПУ и приводом.

Ключевые характеристики

ШИМ типа A — поколение интерфейсов до FSSB

A06B-6079 Alpha SVM использует интерфейс типа A — сигналы ШИМ (широтно-импульсной модуляции) передаются по кабелю между платой сервоинтерфейса ЧПУ и приводным модулем. A20B-2001-0930 получает эти текущие команды ШИМ от ЧПУ, обрабатывает их через сервоконтур и соответствующим образом управляет выходными транзисторами. Он также возвращает сигналы тревоги и сигналы VRDY (готовность к скорости) обратно в ЧПУ через тот же кабельный интерфейс.

Этот интерфейс типа A ставит поколение SVM A06B-6079 перед оптоволоконным интерфейсом FSSB, используемым в A06B-6096 и более поздних сериях Alpha i. Эти два типа интерфейса несовместимы — привод типа A нельзя заменить приводом FSSB без изменения аппаратного обеспечения сервоинтерфейса ЧПУ. Прежде чем указать замену, проверьте тип интерфейса установленного приводного модуля.

Часто задаваемые вопросы

Q1: Ось Alpha SVM1 показывает сигнал тревоги. Как A20B-2001-0930 идентифицируется как источник неисправности?

Проверьте ЖК-дисплей на лицевой стороне модуля — двухзначный код идентифицирует категорию тревоги. Аварийные сигналы, указывающие на сервосвязь (неисправность VRDY, ошибка связи) или сбой инициализации карты управления по одной оси, указывают на плату управления A20B-2001-0930. Аварийные сигналы силовой ступени (перегрузка по току, неисправность IPM, неисправность шины постоянного тока) указывают на проводку/силовую плату под ней. Прежде чем сделать вывод о неисправности платы управления, убедитесь, что двигатели и кабели оси не повреждены.

В2: В чем разница между A20B-2001-0930 и A20B-2001-0932?

Обе представляют собой одноосные платы управления Alpha SVM1 Type-A серии A06B-6079. -0930 охватывает стандартный диапазон тока SVM1 (от 12 А до 80 А). -0932 связан с модулем SVM1-130 (класс 130A). Они не взаимозаменяемы — плата управления должна соответствовать той силовой ступени, которой она управляет. Проверьте точный суффикс, указанный на этикетке монтажной платы установленного модуля.

Вопрос 3: Можно ли протестировать A20B-2001-0930 изолированно без полного модуля SVM1?

Нет. Функциональная проверка требует запуска всего модуля SVM1 с подключенным серводвигателем Alpha под нагрузкой — условия, которые невозможно воспроизвести на стенде без узла полного привода. Тестирование замены с подтвержденным исправным A20B-2001-0930 в комплекте модуля является окончательным методом диагностики и проверки.

Вопрос 4: Есть ли на A20B-2001-0930 переключатели конфигурации, которые необходимо установить правильно?

На плате управления типа A имеются переключатели конфигурации для параметров оси и настроек интерфейса. Прежде чем извлекать оригинальную карту, сфотографируйте или запишите все положения переключателей. Замена должна быть настроена идентично. Неправильные настройки переключателя приводят к сбоям VRDY, неправильным кодам сигналов тревоги или поведению сервопривода, которое не соответствует ожиданиям ЧПУ.

В5: Откуда получен A20B-2001-0930?

Через рынок послепродажного обслуживания сервоприводов FANUC Alpha — специалисты по модулям Alpha SVM, центры ремонта приводов с ЧПУ FANUC и проверенные дополнительные поставщики. Обратите внимание, что многие поставщики вторичного рынка поставляют A20B-2001-0930 только как часть полностью протестированного модуля A06B-6079 SVM1, а не как пустую карту, поскольку изолированное тестирование карты управления без полного модуля невозможно.
