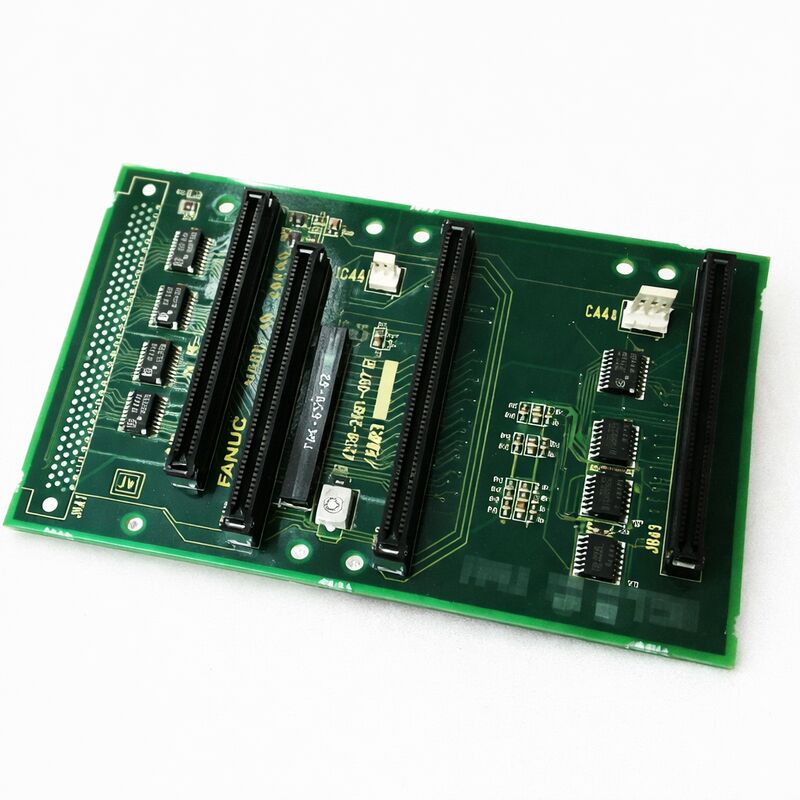

FANUC A20B-2001-0860 | Плата управления привода серии Alpha — Серия A20B-2001, автоматизация ЧПУ, производство Япония

Номер детали: A20B-2001-0860

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата управления привода

Серия плат: A20B-2001

Применение: Системы приводов FANUC серии Alpha — станки с ЧПУ и автоматизация

Функция: Плата управления в архитектуре серво- и шпиндельных усилителей FANUC

Обзор

A20B-2001-0860 — это плата управления из серии A20B-2001 от FANUC — одного из основных семейств плат, которые составляют уровень управления и интерфейса модулей приводов FANUC серии Alpha.

Серия A20B-2001 охватывает широкий спектр применений в экосистеме приводов Alpha. Платы этого семейства служат интеллектуальным уровнем модулей приводов: они обрабатывают команды скорости и тока сервопривода, управляют алгоритмами замкнутого регулирования, обрабатывают обратную связь от энкодера и взаимодействуют с шинами связи контроллера ЧПУ.

A20B-2001-0860 выполняет эту роль в своей конкретной конфигурации привода.

Платформа приводов серии Alpha — включающая модули сервоусилителей (SVM), модули шпиндельных усилителей (SPM) и модули питания (PSM) — была прорывной модульной архитектурой приводов от FANUC.

Модульная концепция означала, что один модуль питания обеспечивал шину постоянного тока для всех модулей приводов на общей шине, и каждый модуль SVM или SPM получал питание от этого общего источника постоянного тока, управляя своим индивидуальным двигателем.

Внутри каждого модуля работу выполняют две платы: плата силовых соединений (которая содержит транзисторы, датчики тока и силовые соединения) и плата управления (которая обрабатывает сигналы, выполняет алгоритмы управления и управляет интерфейсом привода с ЧПУ).

A20B-2001-0860 — это плата управления.

Физическое различие между платой управления и платой силовых соединений внутри модуля привода имеет прямое диагностическое значение. Сбои платы управления генерируют коды ошибок, связанные с коммуникацией, сбоем алгоритма сервопривода и проблемами внутреннего источника питания. Сбои силовой платы генерируют сигналы перегрузки по току, сбоя транзистора и потери фазы.

Это разделение помогает техническим специалистам по обслуживанию определить, какая плата требует замены — избегая ненужной замены платы, которая все еще функционирует.

Ключевые характеристики

Архитектура привода Alpha — где находится эта плата

Система приводов Alpha была разработана на основе архитектуры с общей шиной постоянного тока. PSM преобразует трехфазное напряжение 200 В переменного тока от источника питания станка в регулируемую шину постоянного тока 283–325 В. Эта шина постоянного тока проходит через шкаф привода, подключаясь к каждому модулю SVM и SPM в системе.

Каждый отдельный модуль привода получает мощность выходного сигнала двигателя от этой общей шины постоянного тока и обрабатывает ее через собственные внутренние транзисторы IGBT.

A20B-2001-0860 находится на вершине этой структуры — стороны управления. Ниже нее плата силовых соединений получает сигналы управления затвором от этой платы управления и использует их для переключения транзисторов, которые управляют двигателем.

Над платой управления, в иерархии системы, находится контроллер ЧПУ, который отправляет команды оси вниз через оптический волоконный шинный интерфейс FSSB или через кабели интерфейса PWM/Type B, в зависимости от поколения привода.

Эта плата управления обрабатывает команды, поступающие от ЧПУ, вычисляет требуемый ток двигателя для достижения заданной скорости или положения и генерирует сигналы управления для силовой платы.

Она также отслеживает собственное состояние привода — температуру, напряжение шины постоянного тока, обратную связь по току — и генерирует коды ошибок, которые отображаются на светодиодном дисплее привода и передаются обратно в ЧПУ.

Обслуживание модулей привода

Модули приводов серии Alpha, включая те, которые содержат A20B-2001-0860, имеют устоявшуюся инфраструктуру обслуживания на рынке промышленного обслуживания. Поставщики услуг предлагают обмен модулями (замена неисправного модуля на протестированный), диагностику на уровне плат (выявление неисправности на плате управления или силовой плате) и ремонт на уровне компонентов, где идентифицируются и заменяются конкретные вышедшие из строя устройства.

Тестирование платы управления требует ее работы в составе полного модуля привода под нагрузкой двигателя. Тестирование на стенде без нагрузки двигателя не может адекватно проверить алгоритм управления током в замкнутом контуре или обработку обратной связи от энкодера — оба требуют фактического тока двигателя, протекающего через силовую часть, и фактических сигналов энкодера, возвращающихся от двигателя.

Именно поэтому надежные поставщики услуг тестируют платы приводов в полных сборках модулей, а не по отдельности.

Часто задаваемые вопросы

В1: На светодиодном дисплее модуля привода Alpha отображается код ошибки. Как определить, неисправна ли плата управления A20B-2001-0860, а не плата силовых соединений?

Тип кода ошибки является основным индикатором. Сбои платы управления обычно генерируют коды ошибок, связанные с внутренней связью, ошибками связи по оси, сбоями инициализации или неисправностями внутреннего источника питания. Сбои силовой части генерируют сигналы перегрузки по току, сбоя модуля транзисторов или ошибки, связанные с шиной постоянного тока.

Обратитесь к списку кодов ошибок конкретного модуля привода — каждый номер ошибки относится либо к секции управления, либо к силовой секции.

Если ошибка указывает на секцию управления, то подозревается A20B-2001-0860.

В2: После скачка напряжения приводной модуль больше не завершает последовательность запуска. Светодиодный дисплей пуст или показывает ошибку, которая исчезает при переключении питания, но привод не выходит в состояние готовности. Является ли плата управления вероятной причиной неисправности?

Скачки напряжения могут повредить как внутренний источник питания логики платы управления, так и транзисторы силовой платы.

Пустой светодиодный дисплей указывает на плату управления или ее внутренний блок питания, поскольку светодиодные индикаторы управляются платой управления.

Привод, который не завершает запуск после инициализации светодиода, может иметь ошибку связи или сбой самопроверки при запуске.

В любом случае, при причине скачка напряжения, плата управления является вероятным местом неисправности. Проверьте путем замены на заведомо исправную плату управления в совместимом приводном модуле.

В3: Приводной модуль в основном работает нормально, но периодически выдает коды ошибок, которые исчезают при перезагрузке привода. Может ли A20B-2001-0860 быть причиной?

Периодические ошибки, которые исчезают при перезагрузке, являются классическим признаком старения электролитических конденсаторов в цепях внутреннего источника питания платы управления. По мере повышения температуры во время работы производительность конденсаторов еще больше снижается, вызывая падение напряжения на шинах ниже логического порога и срабатывание ошибок.

Ошибки исчезают, когда привод остывает после выключения питания.

Эта закономерность зависит от температуры и прогрессирует — интервалы между ошибками сокращаются по мере дальнейшего деградации конденсаторов. Соответствующим решением является восстановление платы (замена конденсаторов) или замена платы управления.

В4: A20B-2001-0860 снят с производства FANUC. Какие варианты замены доступны для поддержания привода в рабочем состоянии?

Существует три варианта. Специализированные поставщики вторичного рынка поддерживают запасы восстановленных плат A20B-2001-0860, протестированных под нагрузкой двигателя. Ремонт на уровне компонентов доступен у специалистов с опытом ремонта плат — они идентифицируют конкретный вышедший из строя компонент, а не заменяют всю плату.

Для станков, где платформа приводов Alpha становится постоянной нагрузкой на техническое обслуживание, модернизация до привода серии αi текущего поколения с соответствующим интерфейсом ЧПУ может быть рассмотрена как долгосрочное решение, хотя это требует изменения параметров на стороне ЧПУ.

В5: Доступна замена платы управления от другого, но физически похожего приводного модуля Alpha. Можно ли ее использовать в этом модуле?

В семействе приводов Alpha платы управления специфичны для каждого привода — они соответствуют конкретному номиналу транзисторов, конфигурации оси и типу интерфейса своего хост-модуля.

Плата управления от другого приводного модуля может выглядеть физически похоже, но использовать другие параметры управления затвором и конфигурацию интерфейса, которые не соответствуют силовой плате, с которой она будет сопряжена.

Использование несоответствующей платы рискует неправильным переключением транзисторов и потенциальным повреждением привода.

Всегда подбирайте замену, соответствуя точному номеру детали оригинальной платы.
