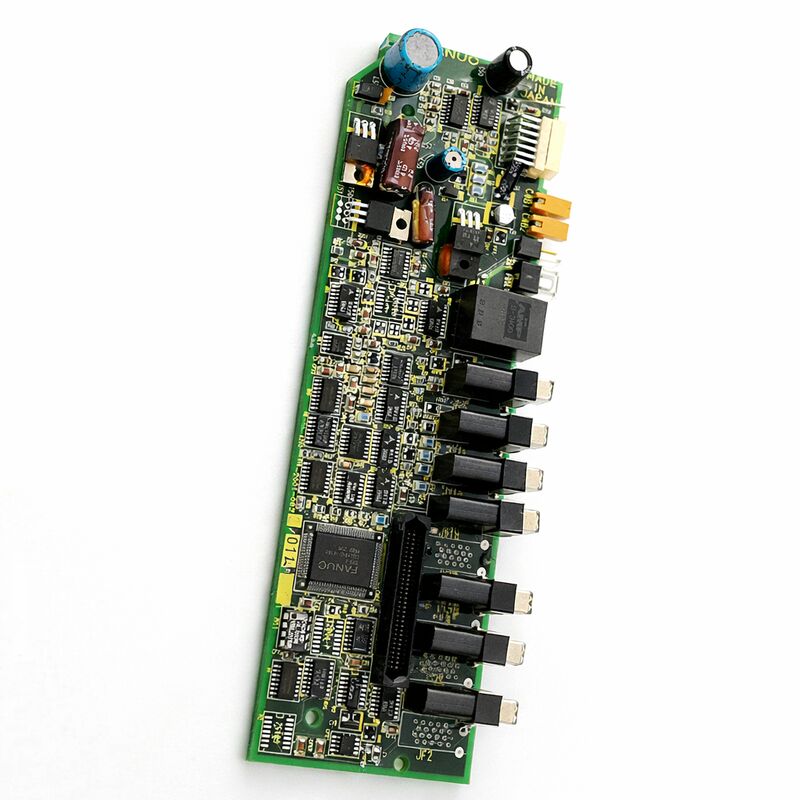

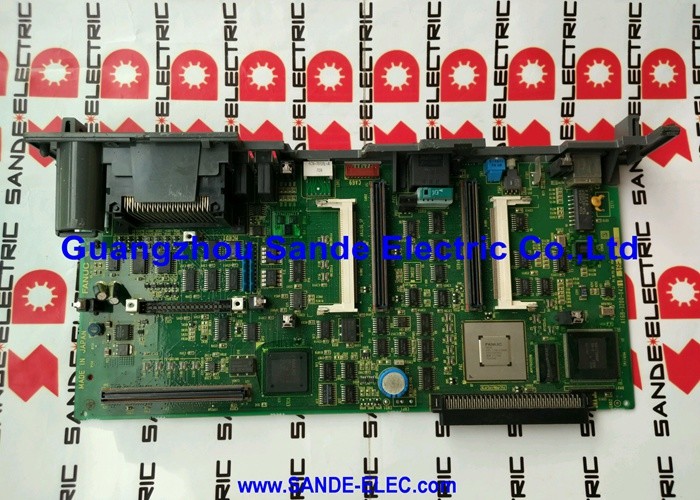

FANUC A20B-2001-0820 | Плата управления сервоусилителем Alpha SVM1 — раннее поколение, производство Япония

Номер детали: A20B-2001-0820

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата управления сервоусилителем (раннее поколение)

Серия плат: A20B-2001

Семейство приводов: FANUC Alpha Series SVM1 (одноосевой сервоусилитель)

Поколение: Ранняя серия Alpha — предшественник более поздних серий A20B-2001-093x

Обзор

A20B-2001-0820 — это плата управления раннего поколения для одноосевого сервоусилителя FANUC Alpha серии SVM1.

Она расположена на передней панели блока привода SVM1 — это плата, содержащая управляющую электронику, DSP-процессор сервопривода, интерфейс связи с ЧПУ и индикаторы состояния привода для одноосевого сервоусилителя.

Эта конкретная плата предшествует более широко известным вариантам A20B-2001-093x, которые стали стандартом для более поздних моделей Alpha SVM1.

Система сервоусилителей FANUC Alpha была представлена как значительный шаг вперед по сравнению с более ранней серией SVU (Servo Unit).

Архитектура Alpha использовала топологию с общей шиной постоянного тока — блок питания PSM (Power Supply Module) обеспечивал шину постоянного тока, а модули SVM отбирали от нее энергию для управления отдельными серводвигателями.

SVM1 управлял одной осью сервопривода. Каждый блок SVM1 содержал плату управления и плату подключения проводов/питания.

Плата управления была интеллектуальной частью: она выполняла алгоритм сервопривода, обменивалась данными с контроллером ЧПУ по оптоволокну и подавала сигналы управления затворами на силовые транзисторы в силовой секции привода.

A20B-2001-0820 была платой управления для самых ранних конфигураций SVM1 в серии Alpha.

Она предшествовала ревизиям, которые охватывали расширенный диапазон токов, покрываемый более поздними платами -093x.

Станки и контроллеры, которые были оснащены оригинальной системой приводов Alpha — до того, как на рынок вышли более поздние ревизии — содержат это раннее поколение плат.

Эти станки все еще находятся в эксплуатации, и когда плата управления одного из этих ранних модулей SVM1 выходит из строя, A20B-2001-0820 является правильной заменой.

Ключевые характеристики

Раннее поколение Alpha — первые платы SVM

Выпуск серии Alpha компанией FANUC ознаменовал переход от архитектуры SVU к системе SVM/PSM с общей шиной, которая стала стандартом.

Ранние блоки Alpha SVM1 установили фундаментальную архитектуру, которая использовалась на протяжении всего коммерческого срока службы серии Alpha.

Компоновка платы управления, оптоволоконный интерфейс связи, расположенные спереди светодиодные индикаторы состояния и размещение предохранителей — все это было установлено с этим ранним поколением.

Ранние платы поколения, такие как A20B-2001-0820, использовали те же принципы работы, что и их преемники: DSP одновременно управлял контурами положения, скорости и тока; оптоволоконная линия подключалась к контроллеру ЧПУ; плата питания получала сигналы управления затворами от платы управления.

Эти принципы были сохранены во всех последующих версиях Alpha SVM.

Изменения между поколениями касались конкретной аппаратной реализации — поколений микросхем, диапазона номинальных токов, незначительных доработок интерфейса.

Эта преемственность означает, что подход к диагностике и обслуживанию, разработанный для более поздних плат Alpha SVM, одинаково применим к станкам, использующим A20B-2001-0820.

Коды состояния светодиодов следуют тем же соглашениям.

Категории аварийных сигналов — ошибки связи, неисправности управления затворами, неисправности питания — структурированы идентично.

Техник, знакомый с более поздними платами Alpha SVM, сразу же найдет ранние платы поколения знакомыми.

Светодиодные индикаторы состояния и диагностика неисправностей

Расположенный спереди светодиодный дисплей на A20B-2001-0820 является основным диагностическим ориентиром, когда привод выдает аварийный сигнал.

Дисплей показывает числовой или буквенный код, идентифицирующий конкретное условие неисправности.

Эти коды соотносятся с категориями неисправностей, описанными в документации по обслуживанию сервоусилителей Alpha.

Пустой дисплей — полное отсутствие индикации — означает, что блок питания платы управления неисправен.

Это может быть перегоревший предохранитель на плате, отказ внутренней цепи блока питания или отсутствие внешнего напряжения шины постоянного тока, питающего цепи питания платы.

Предохранитель Daito на передней панели платы — первый компонент, который следует проверить.

Отображение «–» (тире) означает, что привод включен и ожидает сигнала готовности от ЧПУ. Это нормально на этапе предварительного запуска.

Отображение «0» означает полную готовность привода с возбужденным двигателем. Любой другой код отображения является аварийным сигналом, требующим расследования.

Плата раннего поколения на вторичном рынке

A20B-2001-0820 занимает интересное положение в цепочке поставок на вторичном рынке.

Она достаточно старая, чтобы оригинальные запасы FANUC были исчерпаны, но станки, которые она обслуживала, еще не настолько старые, чтобы быть повсеместно замененными.

Многие из них все еще работают. Когда плата управления привода выходит из строя на одном из этих станков, поиск проверенной замены требует навигации по рынку излишков и восстановленных плат, а не стандартных каналов дистрибуции.

Проверенные излишки от демонтированных станков являются наиболее распространенным источником.

Профессионально восстановленная плата — где были заменены конденсаторы и другие стареющие компоненты, а плата была функционально протестирована в блоке привода Alpha SVM1 — является вариантом с самой высокой степенью уверенности. Непроверенная плата из излишков несет больший риск.

Ключевым тестом для любой платы замены является функциональное тестирование в блоке привода SVM1 с реальной нагрузкой серводвигателя. Тестирование на стенде с подачей питания, но без подключенного двигателя подтверждает, что плата включается и инициализируется дисплей состояния, но не подтверждает правильность работы контуров управления током или обработки обратной связи.

Полное функциональное тестирование требует привода с двигателем.

FAQ

В1: Привод Alpha SVM1 сразу же после включения показывает ошибку связи. Оптоволоконный кабель подтвержден как неповрежденный. Сам контроллер ЧПУ работает правильно. Это A20B-2001-0820?

Ошибка связи при включении с подтвержденным исправным оптоволоконным кабелем и работающим ЧПУ указывает на цепь оптического приемника платы управления.

Плата получает последовательную связь от ЧПУ через оптоволокно; если приемная цепь деградировала или вышла из строя, плата не может установить связь с ЧПУ.

Очистите порт оптического разъема на плате, затем повторите тестирование.

Если ошибка сохраняется, приемная цепь платы вышла из строя, и плата требует замены.

В2: Эта плата описана как «раннее поколение». Совместима ли она со всеми вариантами блоков привода Alpha SVM1?

A20B-2001-0820 устанавливалась в конкретные варианты блоков привода SVM1 в ранней серии Alpha. Совместимость с конкретным блоком привода SVM1 зависит от номера модели блока привода и соответствующей спецификации платы.

Документация блока привода или документ с описанием усилителей GE FANUC Alpha содержит перечень спецификаций плат управления, которые использует каждая модель SVM1.

Перед установкой подтвердите полный номер модели блока привода SVM1 и проверьте правильность платы управления.

В3: После того, как станок простоял 18 месяцев, ранний Alpha SVM1 демонстрирует непредсказуемое поведение — иногда инициализируется правильно, а иногда выдает разные коды ошибок при последовательных циклах включения. Плата выходит из строя?

Непредсказуемые и непоследовательные коды ошибок на плате раннего поколения после длительного простоя соответствуют старению компонентов — особенно конденсаторов на плате управления, которые высохли во время хранения.

Старые электролитические конденсаторы в блоке питания платы управления вызывают нестабильное напряжение питания, что приводит к непредсказуемой работе.

Восстановление платы с заменой электролитических конденсаторов и функциональным повторным тестированием платы является соответствующим ответом перед полным списанием платы.

В4: Можно ли заменить A20B-2001-0820 на более позднюю плату A20B-2001-0930?

Это платы разных поколений в рамках одной семьи A20B-2001. Является ли более поздняя -0930 прямой физической и электрической заменой более ранней -0820 в конкретном блоке привода SVM1, зависит от конструкции блока привода.

Некоторые конфигурации блоков привода могут принимать более позднюю ревизию платы; другие имеют аппаратные различия, которые делают замену неприемлемой.

Перед попыткой замены между ревизиями проконсультируйтесь с документацией конкретного блока привода или с квалифицированным специалистом по обслуживанию приводов FANUC.

В5: Предохранитель Daito привода перегорел. После его замены плата стала работать, но тот же предохранитель перегорел снова через три недели. Что происходит?

Повторный перегорание предохранителя указывает на постоянную первопричину, а не на единичный случай.

Распространенные причины включают стареющий электролитический конденсатор в блоке питания платы, который периодически создает кратковременный всплеск тока, утечку в подключении внешней шины постоянного тока, которая создает скачок при зарядке шины, или ослабевающий компонент драйвера затвора, который потребляет чрезмерный ток при определенных условиях эксплуатации.

Исследуйте каждую из этих причин перед заменой очередного предохранителя — без устранения первопричины замененный предохранитель снова перегорит.
