FANUC A20B-2001-0600 | Плата энкодера шпиндельного двигателя — обратная связь по скорости и положению для систем ЧПУ FANUC

Два сигнала, две функции

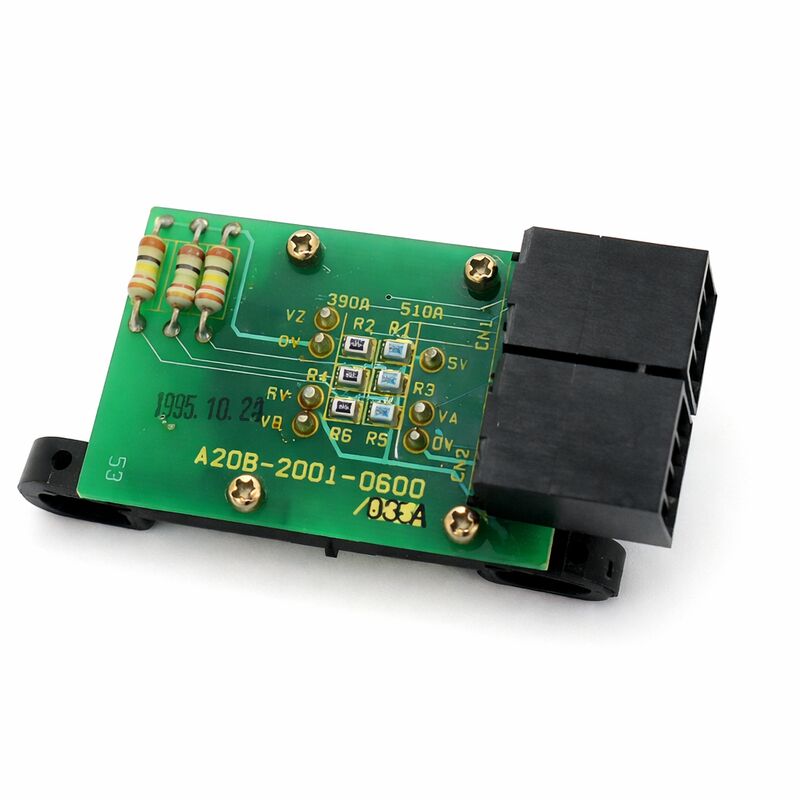

A20B-2001-0600 — это плата энкодера шпиндельного двигателя от FANUC серии A20B-2001 — плата датчика, которая считывает вращение вала шпиндельного двигателя и генерирует сигналы обратной связи, необходимые усилителю шпинделя для управления шпинделем.

Сигнал C (обратная связь по скорости): Усилитель шпинделя сравнивает измеренную скорость по сигналу C с заданной скоростью вращения и подает корректирующий ток для устранения расхождений. Деградировавший сигнал C вносит шум в этот контур обратной связи — усилитель не может отличить реальную ошибку скорости от шума датчика, поэтому он постоянно корректирует ее. Результатом является нестабильность скорости: шпиндель колеблется вокруг заданной скорости вращения, а не держит ее стабильно, что приводит к неровностям поверхности обработанной детали.

Сигнал Z (эталон ориентации): Один импульс на оборот двигателя. Система ЧПУ использует этот импульс в качестве углового эталона для ориентации шпинделя (M19) — точного положения остановки, необходимого перед тем, как сменщик инструмента сможет зацепить шпиндель. Когда система ЧПУ командует ориентацию, она замедляет шпиндель и фиксирует положение по импульсу Z. Отсутствие импульса Z означает, что шпиндель не может ориентироваться, сменщик инструмента выдает ошибку, и производство останавливается.

Два сигнала выходят из строя независимо друг от друга. Потеря только сигнала Z: скорость шпинделя нормальная, ориентация не работает. Деградация только сигнала C: нестабильность скорости и неустойчивая скорость вращения под нагрузкой резания, смены инструмента работают. Эти различные паттерны неисправностей являются диагностическим инструментом, который позволяет изолировать, какой сигнальный путь вышел из строя до удаления какого-либо оборудования.

Ключевые характеристики

Серия A20B-2001 — требуется совпадение суффикса

Серия A20B-2001 включает несколько вариантов плат энкодера шпинделя для различных типов и поколений шпиндельных двигателей FANUC. Смежные варианты в семействе имеют общую концепцию монтажа, но различаются геометрией датчика, форматом выходного сигнала и электрическим интерфейсом. Установка неправильного варианта — даже того, который физически монтируется на тот же двигатель — приводит к некорректным данным о скорости или ошибкам шпинделя. Подтвердите суффикс -0600 по этикетке установленной платы. Если этикетка повреждена, определите вариант по спецификации заказа шпиндельного двигателя.

Воздушный зазор и целевой элемент

Плата A20B-2001-0600 работает с целевым элементом — диском или магнитным кольцом, соединенным с валом двигателя — который является отдельным компонентом. При замене платы энкодера целевой элемент обычно остается на месте, если он не поврежден. Воздушный зазор между чувствительными элементами платы и целевым элементом имеет решающее значение: слишком большой зазор приводит к слабым сигналам, слишком маленький — к риску контакта с вращающимся целевым элементом.

Подтвердите правильный воздушный зазор согласно документации по техническому обслуживанию шпиндельного двигателя после установки новой платы. Правильно функционирующая плата, установленная с неправильным зазором, выдает те же симптомы слабого сигнала, что и неисправная.

Часто задаваемые вопросы

В1: Скорость шпинделя нормальная, но каждая смена инструмента завершается ошибкой ориентации. Означает ли это, что A20B-2001-0600 вышла из строя?

Этот паттерн симптомов — хорошая скорость, неудачная ориентация — подтверждает, что путь сигнала Z нарушен, в то время как путь сигнала C (скорость) исправен. Проверьте сигнал Z на разъеме энкодера с помощью осциллографа при вращении шпинделя: один чистый импульс на оборот подтверждает рабочий сигнал Z. Отсутствие или искажение импульса Z при подтвержденном исправном кабеле и разъеме подтверждает, что цепь сигнала Z платы энкодера вышла из строя.

В2: Скорость шпинделя нестабильна под нагрузкой резания. Силовой каскад кажется исправным. Может ли это быть энкодер?

Да. Деградировавший сигнал C вносит шум в контур обратной связи по скорости — усилитель не может стабильно поддерживать скорость, потому что не может отличить реальное изменение скорости от шума измерения. Измерьте качество сигнала C на разъеме энкодера под нагрузкой. Шумный или нерегулярный сигнал при исправном кабеле подтверждает плату энкодера как источник неисправности.

В3: После столкновения шпинделя ориентация иногда работает, а иногда нет. Что происходит?

Столкновение может сместить узел энкодера, не выводя его полностью из строя, изменяя воздушный зазор между чувствительными элементами платы и целевым элементом. Неправильный воздушный зазор приводит к слабому, прерывистому сигналу Z — ориентация работает, когда сигнал достаточно силен, и не работает, когда он недостаточен. Осмотрите корпус энкодера на предмет смещения с монтажной позиции и проверьте целевой элемент на механические повреждения перед заменой платы.

В4: Что следует проверить перед тем, как признать A20B-2001-0600 неисправной?

Осмотрите разъем кабеля энкодера на предмет коррозии, остатков охлаждающей жидкости и погнутых контактов. Проверьте целостность кабеля, особенно на предмет прерывистых обрывов вблизи конца двигателя. Прерывистая неисправность кабеля вызывает те же симптомы, что и неисправная плата, при гораздо меньшей стоимости замены. Если кабель и разъем подтверждены как исправные, а ошибки сохраняются, то плата энкодера является источником неисправности.

В5: Можно ли заменить A20B-2001-0600 без снятия шпиндельного двигателя?

Во многих конфигурациях станков доступ к узлу энкодера осуществляется с задней стороны головки шпинделя или через сервисную панель, что позволяет заменить плату без полного снятия двигателя. Если требуется снятие двигателя, задокументируйте все электрические соединения и механическую установку перед началом работы, а также проверьте выравнивание шпиндельного двигателя при повторной установке.
