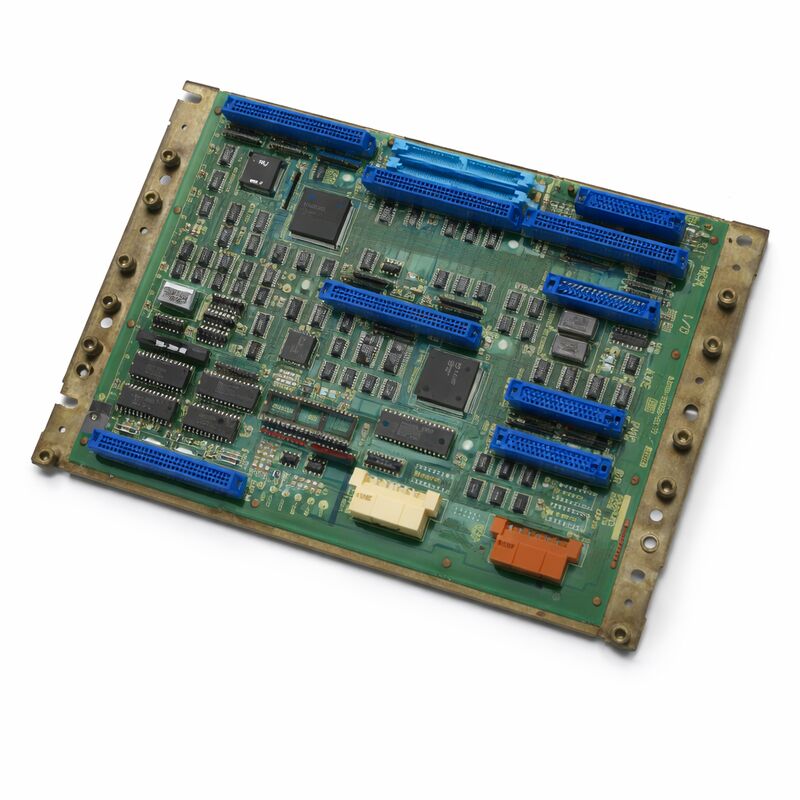

FANUC A20B-2000-0175 | Главная плата управления Zero-C — 32-разрядная 486, серии 0MC / 0TC / 0MD / 0TD

Номер детали: A20B-2000-0175

Производитель: FANUC Corporation (Япония)

Тип продукта: Главная плата управления (материнская плата)

Процессор: 32-разрядный Intel 486

Архитектура: Раздельная (распределенная) архитектура

Совместимые системы:FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)

Поддерживаемые конфигурации: 0-T, 0-M, 0-W, 0-P, 0-G

Предшественник: A20B-2000-0170

Обзор

A20B-2000-0175 — это 32-разрядная главная плата управления для систем ЧПУ FANUC серии Zero-C и Zero-D. Она является преемником A20B-2000-0170, имея ту же базовую архитектуру, но оснащена более быстрым процессором Intel 486 вместо процессора предыдущей платы.

Увеличение скорости обработки улучшило производительность времени цикла ЧПУ и отзывчивость без необходимости изменения конфигурации периферийных плат контроллера.

Как и ее предшественник, A20B-2000-0175 представляет собой плату половинного размера, которая действует как объединительная плата и центральный процессор для всего контроллера Zero-C.

Все периферийные платы — карта памяти, плата управления осями, плата ввода-вывода и, опционально, графический процессор и карта PMC-M — подключаются к этой главной плате или через нее. Главная плата координирует работу всех этих компонентов, управляя интерполяцией ЧПУ, выполнением программы и связью между каждой подсистемой.

Платформа Zero-C, построенная на основе этой платы, была одним из наиболее широко используемых поколений контроллеров FANUC.

Ее исключительная конфигурируемость — охватывающая токарную обработку, фрезерование, электроэрозионную обработку, шлифование, пробивные прессы и другие типы станков на одной аппаратной платформе — сделала ее выбором для огромного числа производителей станков.

Станки, работающие под управлением этого контроллера, продолжают работать по всему миру. A20B-2000-0175 — это деталь, которая поддерживает их работу при выходе из строя главной платы.

Ключевые характеристики

Обновление процессора 486 — Что изменилось

Ключевое аппаратное отличие между A20B-2000-0175 и ее предшественником заключается в процессоре. Модель -0175 использует процессор Intel 486, который обеспечил измеримое улучшение пропускной способности обработки по сравнению с ЦПУ предыдущей платы.

В терминах ЧПУ это улучшение обработки проявилось в более быстрой интерполяции — сокращении времени цикла для одних и тех же программ движения.

На станках, выполняющих сложные программы контурной обработки с большим количеством коротких сегментов, дополнительный запас мощности обработки позволил контроллеру дальше заглядывать вперед и интерполировать более плавно.

486 также быстрее обрабатывал связь с периферийными платами, уменьшая задержку в общем контуре управления.

Это улучшение было значительным, но не нарушающим работу. Экосистема периферийных плат — платы памяти, платы осей, платы ввода-вывода — осталась совместимой.

Контроллер, работающий с -0170, мог быть обновлен до -0175 путем замены главной платы и переноса SMD-модулей, при условии, что периферийные платы были совместимы с более быстрым процессором по времени.

Раздельная архитектура — Философия дизайна Zero-C

Главная плата Zero-C является центром раздельной архитектуры обработки. Сама главная плата обрабатывает ядро ЧПУ — расчеты интерполяции, разбор программы, управление координатами. Плата осей, установленная на главной плате, управляет цифровым интерфейсом сервопривода, преобразуя рассчитанные ЧПУ положения в импульсно-широтные команды, которые управляют сервоусилителями.

Плата памяти хранит системные программы, параметры и программы ЧПУ.

Плата ввода-вывода подключает полевую проводку станка — датчики, соленоиды, переключатели.

Это разделение функций было преднамеренным. Каждая плата выполняла свою конкретную задачу, не конкурируя с другими за время обработки.

Система также была ремонтопригодной: вышедшая из строя плата осей не выводила из строя ЧПУ, а вышедшая из строя плата памяти могла быть заменена без нарушения работы главной платы.

Минимальная конфигурация для функциональной системы Zero-C состоит из трех плат: главной платы, платы памяти, платы осей и платы ввода-вывода — обычно станок также включает кассету ПК для связи DNC.

Более крупные конфигурации добавляют подсистему графического процессора для улучшенного отображения, плату PMC-M для более сложных лестничных программ и дополнительные платы осей для 5-й или 6-й оси.

Обратная совместимость с -0170

A20B-2000-0175 является официальной заменой для A20B-2000-0170. В большинстве конфигураций -0175 принимает те же периферийные платы и те же SMD-модули (если таковые имеются), что и -0170. При замене -0170 на -0175 периферийные платы остаются на месте, а SMD-модули переносятся, если применимо.

Ключевым требованием совместимости, которое необходимо проверить перед заменой, является версия системного программного обеспечения.

В -0175 используется более поздняя ревизия оборудования. Системное программное обеспечение на плате памяти должно быть совместимо с ревизией платы -0175.

В большинстве случаев это не проблема, но контроллеры, работающие с очень ранними версиями системного программного обеспечения Zero-C, могут потребовать обновления системного программного обеспечения при переходе на -0175.

FAQ

В1: Станок Zero-C загружается, но время цикла кажется медленнее, чем ожидалось. Может ли главная плата работать ниже своей предполагаемой производительности?

Медленное время цикла в системе Zero-C может быть вызвано неправильными параметрами упреждающего просмотра, деградировавшей цепью тактового генератора на главной плате или чрезмерной нагрузкой прерываний от периферийной платы. Проверьте диагностические экраны контроллера на наличие индикаторов загрузки процессора.

Если тактовый генератор платы деградировал, он может работать ниже своей номинальной частоты — это приводит к постоянному, воспроизводимому замедлению, а не к периодическим сбоям.

Замена платы является единственным надежным решением для неисправной цепи тактового генератора.

В2: После замены -0170 на -0175 станок запускается, но плата осей не распознается. Что может быть причиной этого?

Сбой распознавания платы осей после замены главной платы обычно указывает на несовместимость по времени или ревизии оборудования между -0175 и платой осей. Подтвердите, что ревизия платы осей находится в пределах диапазона совместимости для -0175.

Проверьте соединения на объединительной плате между главной платой и платой осей. Также убедитесь, что любые переключатели конфигурации на плате осей установлены правильно для количества осей в системе.

В3: Станок Zero-C включается, но дисплей остается пустым после начальной вспышки при запуске. Другие платы выглядят нормально. Неисправна ли главная плата?

Пустой дисплей после начального запуска обычно означает, что процессор ЧПУ не завершил последовательность загрузки.

Это может быть сама главная плата или плата памяти, с которой главная плата пытается загрузить программное обеспечение.

Наблюдайте за диагностическими светодиодами на главной плате для определения статуса последовательности загрузки. Плата, которая останавливается на полпути с определенным паттерном светодиодов, указывает на определенное место неисправности в таблице диагностики FANUC.

Плата, которая вообще не показывает активности светодиодов, предполагает неисправность процессора или питания на главной плате.

В4: Является ли A20B-2000-0175 взаимозаменяемой между станком 0MC и 0TD?

Аппаратное обеспечение главной платы одинаково для всех вариантов Zero-C. Различия между типами станков заключаются в системном программном обеспечении, плате осей и параметрах — а не в главной плате.

Плата от 0MC может использоваться для 0TD и наоборот, при условии, что периферийные платы, системное программное обеспечение и параметры соответствуют целевому станку.

Всегда восстанавливайте резервную копию данных целевого станка после любой замены главной платы.

В5: Плата -0175 была приобретена как протестированный запасной компонент. Как ее следует хранить, чтобы сохранить ее состояние?

Хранить в оригинальной или запасной антистатической упаковке при стабильной комнатной температуре. Беречь от влаги, прямых солнечных лучей и экстремальных температур.

Нанесите на пакет маркировку с номером детали и датой тестирования. Каждые несколько лет проверяйте контакты платы на наличие окисления.

Если на плате есть батарея резервного питания SRAM, проверьте и замените батарею до того, как плата понадобится в эксплуатации — сбой батареи во время хранения не влияет на саму плату, но означает, что данные SRAM не сохранятся, если плата когда-либо будет включена с данными в SRAM.
