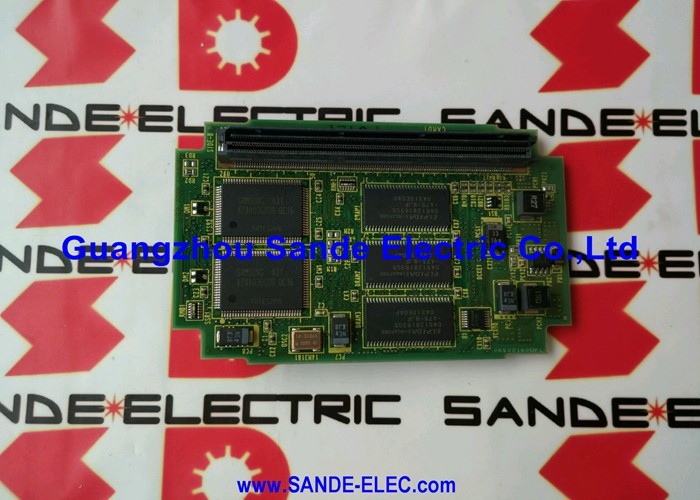

Fanuc A20B-2000-0170 Материнская плата A20B20000170 A2OB-2OOO-O17O

FANUC A20B-2000-0170 | Главная печатная плата управления Zero-C — 32-разрядная, серии 0MC / 0TC / 0MD / 0TD, снята с производства

Номер детали: A20B-2000-0170

Производитель: FANUC Corporation (Япония)

Тип продукта: Главная плата управления (материнская плата)

Архитектура: 32-разрядная, раздельная архитектура

Совместимые системы: FANUC Series 0MC, 0TC, 0MD, 0TD (Zero-C)

Поддерживаемые конфигурации: 0-T, 0-M, 0-W, 0-P, 0-G

Статус производства: Снято с производства; преемник A20B-2000-0175

Вес: 5,36 фунта (прибл. 2,43 кг)

Обзор

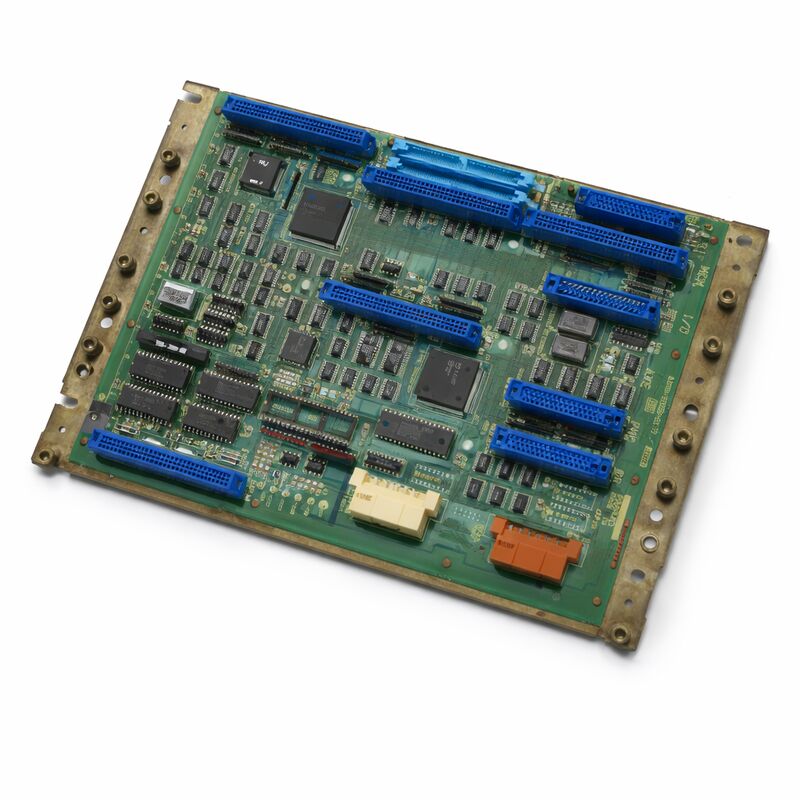

A20B-2000-0170 — это главная плата управления, материнская плата, для ЧПУ контроллера FANUC Series Zero-C. Это центральная плата, вокруг которой построен весь контроллер Zero-C. По терминологии FANUC, это основная 32-разрядная печатная плата, определяющая поколение и возможности платформы Zero-C.

Zero-C было одним из самых успешных и широко используемых поколений ЧПУ контроллеров FANUC.

Оно нашло применение в токарных центрах (0TC, 0TD), обрабатывающих центрах (0MC, 0MD) и ряде других типов станков в мировой индустрии станкостроения в период своего производства.

В результате существует огромная база установленных станков Zero-C, которые продолжают работать на производственных предприятиях по всему миру. Когда выходит из строя главная плата одного из этих контроллеров, A20B-2000-0170 является заменой, которая восстанавливает его.

Плата имеет половинный размер — меньше, чем у основных плат предыдущего поколения 0-B.

Она действует как объединительная плата для периферийных плат расширения Zero-C. Минимальная конфигурация требует три периферийные платы: карту памяти, плату осей и плату ввода-вывода. Более крупные конфигурации добавляют графический процессор, плату PMC-M, дополнительные платы осей для 5-й и 6-й осей, а также кассету ПК для связи DNC.

Эта расширяемость — возможность установки одной и той же главной платы для множества различных конфигураций станков — сделала Zero-C высококонфигурируемой платформой для производителей станков.

Эта плата снята с производства компанией FANUC. Преемником является A20B-2000-0175.

При поиске подтвердите совместимость с установленными периферийными платами и системным программным обеспечением перед заказом.

Ключевые характеристики

Раздельная архитектура — распределенная обработка

Определяющая конструктивная особенность A20B-2000-0170 — это ее раздельная архитектура. В отличие от более ранних основных плат ЧПУ FANUC, которые концентрировали большую часть обработки на одной большой плате, главная плата Zero-C распределяет обработку по своим периферийным платам через общую объединительную плату.

Главная плата выполняет основные функции ЧПУ — интерпретатор программы ЧПУ, расчеты интерполяции и управление координатами. Плата осей отвечает за генерацию команд сервопривода и обработку обратной связи для назначенных ей осей.

Плата памяти отвечает за хранение и извлечение программ. Плата PMC-M (при установке) независимо обрабатывает логику лестничных схем станка.

Это распределение обработки дало несколько практических преимуществ. Каждая плата могла быть оптимизирована для своей конкретной функции.

Выход из строя платы осей не приводил к полной остановке функции ЧПУ. А модульная архитектура позволяла использовать одну и ту же главную плату для конфигураций от простых 2-осевых токарных станков до сложных 5-осевых обрабатывающих центров — просто путем изменения набора периферийных плат, подключенных к объединительной плате.

Zero-C — швейцарский нож контроллеров FANUC

Конфигурируемость Zero-C была выдающейся для своего времени. Одна и та же главная плата A20B-2000-0170 могла обслуживать простой станок с линейным резцом и 2 осями и последовательным шпинделем, или сложный токарно-фрезерный центр с 5 осями, осью C, приводным инструментом и управлением задней бабкой.

Выбор периферийных плат, настройка параметров и версия системного программного обеспечения определяли возможности любой конкретной установки.

Эта конфигурируемость означала, что Zero-C использовался на станках от сотен различных производителей станков во всех областях обработки.

Конфигурация 0-T использовалась для токарных станков. Конфигурация 0-M использовалась для обрабатывающих центров.

Конфигурация 0-W использовалась для станков электроэрозионной обработки проволокой. Конфигурация 0-P использовалась для пробивных прессов. Конфигурация 0-G использовалась для шлифовальных станков.

Все они работали на одной и той же платформе главной платы.

Практическим следствием для обслуживания является то, что запасные платы A20B-2000-0170 могут быть взаимозаменяемы между станками одного поколения контроллеров, при условии правильного соответствия периферийных плат и системного программного обеспечения.

Плата от выведенного из эксплуатации 0MC может быть действительной заменой в работающем 0TC, если подтверждена совместимость оборудования и программного обеспечения.

Замена главной платы — чего ожидать

Главная плата сама по себе не содержит специфических для станка данных — это плата процессора. Специфические для станка данные (параметры, программы, лестничные схемы PMC, смещения инструмента) хранятся в SRAM и FROM платы памяти.

При замене A20B-2000-0170 эти данные сохраняются на плате памяти, которая обычно остается установленной.

Однако полная резервная копия данных перед обслуживанием на карту памяти или внешнее устройство всегда является правильной практикой.

Если батарея SRAM была на пределе и разрядилась во время замены платы, содержимое SRAM может быть потеряно, даже если плата памяти остается установленной.

Известная исправная резервная копия делает эту потерю восстанавливаемым событием, а не кризисом.

После замены контроллер должен завершить нормальную последовательность запуска и без проблем загрузить ранее сохраненные программы и параметры с платы памяти — при условии, что заменяющая плата совместима с установленными периферийными платами и версией системного программного обеспечения.

Часто задаваемые вопросы

В1: Контроллер Zero-C показывает ошибку четности ОЗУ при запуске. Другие платы выглядят нормально. Неисправна ли главная плата?

Ошибки четности ОЗУ в системе Zero-C указывают на неисправность памяти, но память может находиться на плате памяти, а не на главной плате.

Проверьте, на какой адрес памяти ссылается ошибка — диагностический вывод контроллера укажет, находится ли неисправность в общей ОЗУ, ОЗУ ЧПУ или ОЗУ ПЛК.

Если ошибка ссылается на ОЗУ главной платы, то подозрение падает на главную плату.

Если она ссылается на ОЗУ платы памяти, то сначала следует проверить плату памяти.

В2: Станок имеет конфигурацию 0TC. Может ли A20B-2000-0170 со станка 0MC заменить ее?

Да, аппаратное обеспечение главной платы является общим для конфигураций 0TC и 0MC.

Различия между конфигурациями токарных и обрабатывающих центров определяются платой осей, системным программным обеспечением и параметрами — а не самой главной платой.

Главная плата от 0MC может использоваться в установке 0TC при условии подтверждения совместимости периферийных плат и правильной загрузки системного программного обеспечения.

Всегда делайте резервную копию установленной системы перед попыткой замены.

В3: Плата A20B-2000-0170 включена, но на дисплее отображается белый экран без текста запуска контроллера. Что происходит?

Белый экран при запуске обычно указывает на то, что графическая подсистема получила сигнал, но процессор ЧПУ еще не запустился или остановился на раннем этапе загрузки. Проверьте наличие видимых индикаторов ошибок на главной плате — они предоставляют первоначальную диагностическую информацию.

Распространенные причины включают неисправность платы памяти, повреждение содержимого ПЗУ или неисправность собственной схемы процессора главной платы.

Проверьте соединения периферийных плат и убедитесь, что плата памяти правильно установлена.

В4: Может ли плата-преемник A20B-2000-0175 напрямую заменить A20B-2000-0170?

Модель -0175 является назначенным преемником модели -0170, но прямая взаимозаменяемость должна быть подтверждена для конкретной установки.

Плата-преемник в серии Zero-C от FANUC обычно исправляет аппаратные ревизии, сохраняя функциональную совместимость, но версия системного программного обеспечения и конфигурация периферийных плат должны быть проверены на соответствие диапазону совместимости -0175 перед установкой.

Свяжитесь с производителем станка или квалифицированной сервисной организацией FANUC для подтверждения, специфичного для вашей конфигурации.

В5: Станок Zero-C отображает ошибку сервопривода после замены главной платы на протестированную запасную. Платы осей не менялись. Что может быть причиной?

Ошибка сервопривода, появляющаяся только после замены главной платы, указывает на проблему связи между новой главной платой и существующими платами осей.

Убедитесь, что главная плата полностью установлена в объединительную плату и что все межплатные разъемы задействованы.

Также проверьте, что системные параметры — особенно параметры интерфейса сервопривода — не повреждены на плате памяти.

Если параметры были потеряны во время замены, восстановление из резервной копии и повторный ввод параметров сервопривода должны устранить ошибку.
