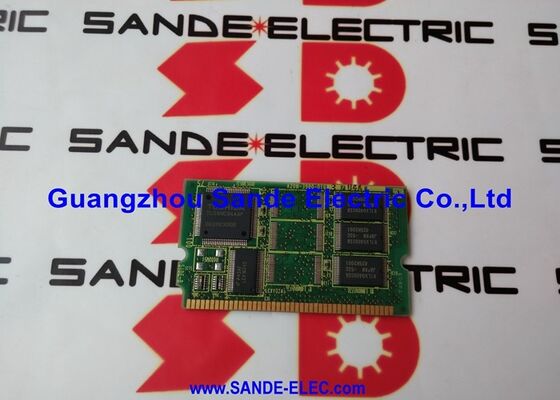

Fanuc A20B-1009-0340 Круговая плата A20B10090340 A2OB-1OO9-O34O

FANUC A20B-1009-0340

Номер части:A20B-1009-0340

Производитель:Корпорация FANUC (Япония)

Тип продукции:Кредитная карта (PCB)

Серия доски:A20B-1009

Обзор

A20B-1009-0340 - это плата подключения, производимая корпорацией FANUC в Японии.Он принадлежит серии A20B-1009 FANUC семейства интерфейсных и соединительных плат, используемых в системах управления CNC.

Подключательные панели этой серии обрабатывают маршрутизацию сигнала, электрический интерфейс и физическое расположение разъемов между основными компонентами системы.

Они являются промежуточным оборудованием, которое позволяет различным частям архитектуры управления общаться и взаимодействовать.

FANUC строит свои системы CNC вокруг модульной архитектуры. Индивидуальные функциональные платы ¢ процессор, память, сервоинтерфейс, I / O ¢ соединяются друг с другом через определенные интерфейсы.

Планшет соединения - это один слой этой структуры интерфейса.

Он обеспечивает физический и электрический мост в определенной точке системы, обеспечивая правильное прохождение сигналов между компонентами с обеих сторон.

Серия A20B-1009 охватывает ряд вариантов платы соединения и интерфейса, каждый из которых соответствует определенному положению и функции в системе CNC.Суффикс -0340 обозначает этот конкретный вариант в рамках серии.

Основные характеристики

Соединительные панели в архитектуре ЦНК

В системе FANUC CNC основная панель процессора, модули памяти, сервоинтерфейсные панели, панели ввода/вывода и модули интерфейса дисплея должны обмениваться сигналами.Некоторые из этих соединений являются прямыми. Одна плата подключается к розетке другой..

Другие требуют выделенной платы подключения для обработки маршрутизации, сдвига уровня или перевода формата разъема, что делает соединение физически и электрически жизнеспособным.

Соединительные панели выполняют эту структурную роль.

Они не обрабатывают компоненты, они не выполняют программное обеспечение или принимают решения по управлению.

Они представляют собой слой проводки в виде физических печатных плат.

Это может проявляться как полный сбой системы, выборочная функциональная потеря или ошибки связи, в зависимости от того, какие сигнальные пути обрабатывает плата.

A20B-1009-0340 обрабатывает определенный набор сигнальных путей на своем месте в архитектуре системы.

Номер его части является идентификатором для этого конкретного набора путей и его физической конфигурации интерфейса.

Точность номера деталей

Две платы A20B-1009 рядом могут выглядеть почти идентичными Номер суффикса является отличительным идентификатором-0340 - это специальная доска для определенного положения и функции.

Установка неправильного варианта в положении соединительной платы приводит к неправильному или отсутствующему маршрутизации сигнала.

Система может полностью выйти из строя, может выйти из строя только в тех функциях, которые зависят от неправильно направленных сигналов,или может работать в ухудшенном состоянии, которое трудно диагностировать, не зная, что была произведена заменаЗаказ по точному номеру деталей является единственным надежным подходом к закупке соединительных плат.

Обработка и хранение

Планшеты подключения FANUC содержат компоненты, чувствительные к электростатическому разряду.избегать контакта с следами цепей и компонентами.

Сохраняйте в антистатической упаковке. Держите подальше от влаги и температуры. Правильно хранящаяся доска сохраняет свою ценность в качестве запасной в течение многих лет.

Ключевые панели обычно не содержат батарейную память или критические по времени компоненты.

Их срок службы при правильных условиях хранения, по сути, неограничен.

Контакты соединителей требуют проверки на окисление перед установкой, если плата хранилась в течение длительного периода.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что A20B-1009-0340 является правильной платой соединения для моей машины?

Проверьте этикетку на панели, установленной в данный момент в машине.Сопоставьте полный номер детали с заменой, включая суффикс.

Для второго подтверждения перекрестная ссылка с электрической документацией машины или руководством по оборудованию FANUC.

Вопрос 2: Устройство показывает периодические ошибки связи на определенном интерфейсе.

Перерывные ошибки связи могут возникать из-за неисправности соединительной платы, особенно из-за окисленных или поврежденных контактов соединителя, которые вызывают перерыв сигналов.Перед заменой доски, проверьте все соединительные решетки, прикрепленные к нему, на предмет полной вставки и признаков контакта коррозии.

Если неисправность сохраняется при подтвержденных соединениях, сама плата становится подозреваемой.

Вопрос 3: Может ли A20B-1009-0340 быть отремонтирован на уровне компонента?

Ремонт на уровне компонента возможен для некоторых неисправностей - поврежденных пассивных компонентов, неисправных защитных устройств или коррозионных контактов.

Неисправности, связанные с проприетарными интерфейсными интерфейсами FANUC, которые не могут быть получены из независимых источников, обычно не поддаются ремонту.

Квалифицированный ремонтный центр FANUC может оценить конкретную неисправность и посоветовать, является ли ремонт или замена подходящим путем.

Вопрос 4: Машина была включена с частично загруженной платой подключения.

При подаче электроэнергии в систему с частично установленным соединительным панелем может возникнуть электрическое напряжение на интерфейсных схемах панели.,может повредить защиту или интерфейсные интерфейсы.

Перед тем, как установить панель полностью на месте, визуально проверьте наличие признаков повреждения компонентов.

Вопрос 5: Существует ли совместимая замена от другого варианта A20B-1009?

Различные номера суффиксов в серии A20B-1009 представляют собой разные платы с различными конфигурациями маршрутизации сигнала.

Только суффикс -0340 подтвержден для позиции, которую он должен был занимать.

Замена другого варианта без подтверждения совместимости может привести к ошибкам в передаче сигналов и непредсказуемому поведению системы.
