FANUC A20B-1006-0483 ∙ Альфа-серия Управляющая панель ∙ A20B-1006 серия, сервоприводная система, Япония

Номер части:A20B-1006-0483

Производитель:Корпорация FANUC (Япония)

Тип продукции:Контрольный ПКБ

Серия доски:A20B-1006

Применение:Сервоприводная система серии FANUC Alpha

Обзор

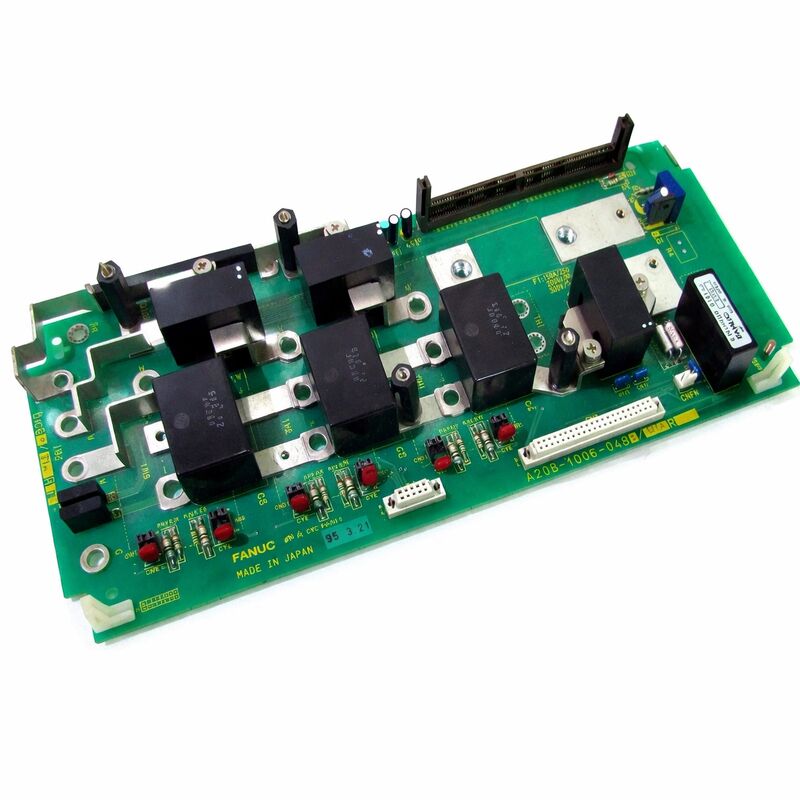

A20B-1006-0483 - это печатная плата управления из серии FANUC A20B-1006. The A20B-1006 family covers control and interface boards used within FANUC's Alpha series servo drive system — principally the internal control PCBs for the Power Supply Module (PSM) and related drive system components that form the backbone of FANUC's Alpha amplifier architecture.

Эти панели управляют электроникой управления для управления питанием системы привода, регулирования магистрали постоянного тока, блокировки безопасности и функций связи CNC.

Система усилителей FANUC Alpha была основной приводной платформой FANUC для производства станков с ЧПУ.

В этой архитектуре PSM преобразует трехфазное питание переменного тока в регулируемую магистраль постоянного тока, которая питает сервоусилители (SVM) и модули усилителей шпинделя (SPM).

Управляющая панель в PSM, принадлежащая к семейству A20B-1006, управляет всей информацией PSM: последовательностью предварительного зарядки, регулированием напряжения магистрали постоянного тока, управлением возобновляемой энергией,обнаружение неисправностей, и связь с контроллером CNC.

A20B-1006-0483 представляет собой один конкретный вариант в этом семействе панелей управления, сконфигурированный для номинального привода и набора функций его назначенной модели PSM.

Когда у ПСМ возникает сбой управления, не в состоянии поддерживать магистраль постоянного тока, сообщая о неправильном состоянии,или отказ от связи с CNC замена панели управления является целевым действием по техническому обслуживанию, которое устраняет неисправность без необходимости замены полного энергомодуля.

Основные характеристики

Архитектура Альфа-ПСМ

Система усилителей FANUC Alpha использует общую топологию магистрали постоянного тока.PSM создает и поддерживает этот рельсОн корректирует входящий трехфазный переменный ток, фильтрует результат и регулирует напряжение постоянного тока в пределах приемлемых пределов на протяжении всего рабочего цикла машины.

Контрольная доска ПСМ - это место, где хранится вся информация для этого процесса.

При включении панель управления выполняет предварительную зарядку:Он постепенно заряжает конденсаторы постоянного тока, чтобы ограничить всплеск тока, который в противном случае протекал бы, если бы полное напряжение было применено мгновенно к разряженным конденсаторам.

После завершения предварительной зарядки панель управления приказывает закрыть главный контакт, подключая полностью заряженную шину к модулям SVM и SPM.

Во время работы панель управления непрерывно контролирует напряжение магистрали постоянного тока.

Когда сервомоторы замедляются, их регенеративная энергия возвращается в магистраль постоянного тока.

Управляющая панель управляет этой регенерированной энергией, либо возвращая ее в источник переменного тока через активную регенерационную схему, либо направляя ее к резистору разряда.

Данное управление предотвращает повышение напряжения магистрали постоянного тока до вредного уровня во время замедления.

Неисправности контрольной панели

Если на панели управления A20B-1006-0483 возникает неисправность, то ПСМ не может выполнять свою роль источника питания системы.

Симптомы зависят от того, какая схема на доске не работает.

Неисправная схема предварительной зарядки не позволяет ширине постоянного тока достигать рабочего напряжения.

Все приводы остаются неработающими

Неисправная схема измерения напряжения в одночасовой шине дает неправильные показания напряжения.

Планшет управления либо не обнаруживает подлинную ошибку шины, либо ложно сообщает о состоянии перенапряжения или перенапряжения.

Сигнализатор сигнализирует о неисправностях автобуса, которые не соответствуют фактическому состоянию автобуса.

Неисправный интерфейс связи CNC приводит к ошибкам связи между PSM и контроллером.

CNC сообщает, что статус ПСМ неизвестен или что ПСМ не ответил.

Серия A20B-1006

Серия FANUC A20B-1006 охватывает панели управления для блоков PSM различных номиналов тока и поколений оборудования.

Модели PSM-15, PSM-26, PSM-30, PSM-37, PSM-45 и PSM-55 охватывающие широкий спектр мощностей приводной системы каждый имеет соответствующий вариант панели управления в этой серии.Вариант -0483 - это одна конкретная доска в этом семействе, соответствовало назначенному разрешению на приводы и пересмотру оборудования.

Заменная плата должна точно соответствовать номеру установленной платы.

Установка панели управления с другим разрешением PSM может привести к неправильной работе, даже если панель физически подходит,потому что параметры управления и пороги защиты соответствуют конкретному оборудованию каждой модели ПСМ.

Частые вопросы

Вопрос 1: При каждой попытке включения в машину появляется сигнализация постоянного тока. Входное напряжение переменного тока подтверждено правильным и конденсаторы постоянного тока не повреждены. Может ли это быть панель управления A20B-1006-0483?

Да. Постоянная сигнализация на постоянный ток с подтвержденными хорошими конденсаторами и правильными точками ввода переменного тока в схему предварительного зарядки панели управления или схему измерения постоянного тока.

Круг предварительного зарядки может не заполняться правильно, что мешает шине достичь рабочего напряжения.

В качестве альтернативы схема измерения напряжения может быть неправильной, что вызывает ложную тревогу.

Проверить панель управления на наличие видимых повреждений и приступить к замене, если панель проходит визуальную проверку, но дефект сохраняется.

Вопрос 2: ПСМ включается нормально, но CNC показывает повторяющиеся ошибки связи ПСМ во время обработки. напряжение магистрали постоянного тока кажется стабильным. Что следует проверить?

Ошибки связи PSM со стабильной магистралью постоянного тока и нормальной работой указывают на схему интерфейса CNC панели управления, а не на схемы управления питанием.

Сначала проверьте кабель связи между PSM и контроллером CNC на наличие повреждений или прерывистых контактов.

Если кабель подтвержден, то схема интерфейса панели управления, вероятно, деградировала.

Вопрос 3: После интенсивного регенеративного торможения при быстром замедлении оси PSM зашевелился при перенапряжении.Следует ли осматривать панель управления?

Однократное перенапряжение от интенсивного регенеративного торможения не обязательно является неисправностью панели управления, это может указывать на то, что нагрузка на регенеративное торможение превысила номинальную емкость ПСМ.

Однако, если перенапряжение становится повторяющимся, следует оценить схему управления регенеративной энергией на панели управления.

Повторяющиеся поездки также могут разрушить конденсаторы автобуса с течением времени.

Перед тем, как сделать вывод о неисправности доски, проверьте параметры замедления машины и размеры привода по сравнению с фактическим профилем нагрузки.

Вопрос 4: Контрольная доска PSM заменяется. Есть ли параметры, хранящиеся на доске, которые необходимо перенести?

Планшеты управления PSM в серии Alpha обычно не хранят параметры, регулируемые пользователем. Функция платы определяется устройством, а не конфигурацией программного обеспечения.подтвердить это для конкретной модели ПСМ путем проверки документации по техническому обслуживанию.

После замены для большинства конфигураций не требуется передачи программного обеспечения, но полное испытание системы должно подтвердить правильную предварительную зарядку, регулирование одночасовой шины и поведение регенерации.

Вопрос 5: Как правильный вариант A20B-1006-0483 подтверждается по сравнению с другими платами A20B-1006?

Читайте номер детали на этикетке на установленной плате.Серия A20B-1006 включает в себя платы для различных моделей PSM и аппаратных пересмотров..

Не заменяйте похожую доску другой модели ПСМ без подтвержденной совместимости.

Физические габариты и расположение разъемов могут быть идентичными между вариантами ПСМ, в то время как электронная функция отличается.
