FANUC A20B-1006-0472 | Базовая плата питания Alpha PSM-37 — 43 кВт / 283–325 В постоянного тока / силовая плата IGBT

Силовой блок преобразования PSM-37

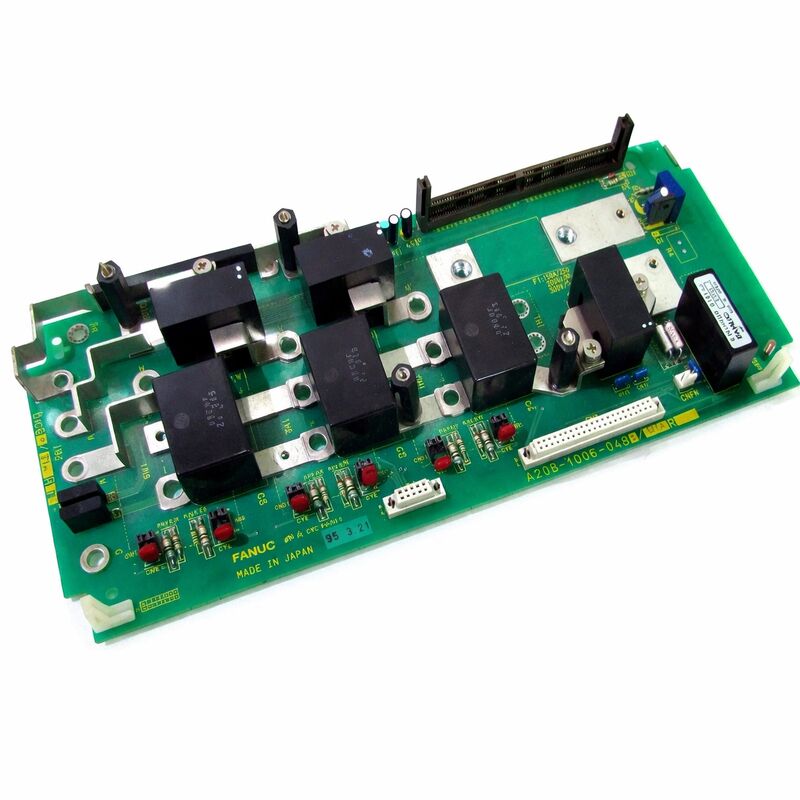

A20B-1006-0472 — это плата силового блока внутри модуля питания FANUC A06B-6087-H137 PSM-37 Alpha. Внутри PSM-37 шириной 150 мм установлены две платы: эта силовая плата и плата управления A16B-2202-0424. Плата управления отвечает за мониторинг, обратную связь регулирования и логику сигнализации. На плате A20B-1006-0472 происходит преобразование больших токов — на ней расположены три модуля IGBT, образующих активный выпрямительный каскад, конденсаторы шины постоянного тока, а также схемы измерения тока и напряжения, которые передают обратную связь на плату управления.

В архитектуре приводов FANUC Alpha с общей шиной один PSM одновременно обеспечивает питание шины постоянного тока для всех подключенных сервоприводов и шпиндельных усилителей. PSM потребляет трехфазный переменный ток, преобразует его в регулируемую шину постоянного тока 283–325 В и постоянно управляет этой шиной, защищая ее от перенапряжения при превышении энергии рекуперативного торможения той, которую могут поглотить другие модули, и от пониженного напряжения во время пикового спроса на мощность.

Активный выпрямитель на IGBT отличает PSM от пассивного выпрямителя на диодах. Три IGBT на плате A20B-1006-0472 управляют формой входного тока, обеспечивая коэффициент мощности, близкий к единице, и позволяя возвращать энергию рекуперативного торможения в сеть переменного тока вместо рассеивания в тормозных резисторах. Это основное преимущество архитектуры PSM в плане эффективности.

Основные характеристики

Коды ошибок — какая плата неисправна

На передней панели PSM-37 имеется семисегментный светодиодный дисплей, отображающий коды неисправностей. Перед заменой A20B-1006-0472 сопоставьте отображаемую ошибку с соответствующей платой:

AL-07 при нормальной нагрузке системы и отсутствии интенсивной регенерации двигателя указывает конкретно на неисправность силовой платы — IGBT, который больше не переключается должным образом и позволяет шине постоянного тока повышаться бесконтрольно. Не сбрасывайте и не возобновляйте работу — бесконтрольное повышение напряжения на шине постоянного тока может повредить подключенные модули SVM и SPM.

Часто задаваемые вопросы

В1: PSM-37 постоянно показывает AL-07 (перенапряжение шины постоянного тока). Нормальная нагрузка, без интенсивной регенерации. Это силовая плата?

Да. AL-07 при нормальных условиях указывает на то, что IGBT в активном выпрямительном каскаде больше не переключается должным образом — шина постоянного тока повышается бесконтрольно, поскольку контур управления больше не может ее регулировать. Это неисправность силовой платы A20B-1006-0472. Не сбрасывайте и не возобновляйте работу — замените или отремонтируйте модуль PSM-37 перед возвращением в эксплуатацию.

В2: PSM-37 внезапно вышел из строя после кратковременного отключения питания. Что следует проверить?

Сначала проверьте основные предохранители внутри PSM-37 — переходное напряжение во время отключения могло их пережечь. Если предохранители целы, то IGBT или устройства подавления перенапряжения на силовой плате могли выйти из строя из-за переходного напряжения. Простая замена предохранителей недостаточна, если произошло повреждение компонентов; модуль требует профессиональной оценки перед возвращением в эксплуатацию.

В3: Можно ли заменить модули IGBT на A20B-1006-0472 по отдельности?

Да — замена модулей IGBT в качестве ремонтной услуги доступна у специализированных компаний по ремонту приводов FANUC. Тип конкретного модуля IGBT можно определить по маркировке компонентов на плате. После установки нового модуля требуется тестирование схемы управления затвором, и замена должна быть правильно теплоизолирована от радиатора. Это ремонт на уровне платы, требующий соответствующего оборудования и опыта.

В4: Достаточно ли мощности PSM-37 для двух шпиндельных модулей SPM и четырех сервомодулей SVM?

Рассчитайте суммарный пиковый ток всех подключенных модулей во время одновременного ускорения. PSM-37 обеспечивает непрерывную мощность 43 кВт. Если суммарный пиковый спрос приближается к этому значению или превышает его, PSM недостаточен, и либо требуется PSM более высокой мощности, либо необходимо снизить скорости ускорения станка, чтобы ограничить пиковый ток.

В5: Стоит ли спасать PSM-37 с выведенного из эксплуатации станка в качестве запасного?

Да, если состояние оценено до того, как ему можно будет доверять в производстве. Осмотрите модули IGBT на наличие следов термического воздействия или механических повреждений. Измерьте емкость и эквивалентное последовательное сопротивление конденсаторов шины постоянного тока, если имеется испытательное оборудование. Модуль со станка, выведенного из эксплуатации из-за устаревания, а не из-за отказа привода, может находиться в отличном состоянии и подходить для дальнейшей длительной эксплуатации.
