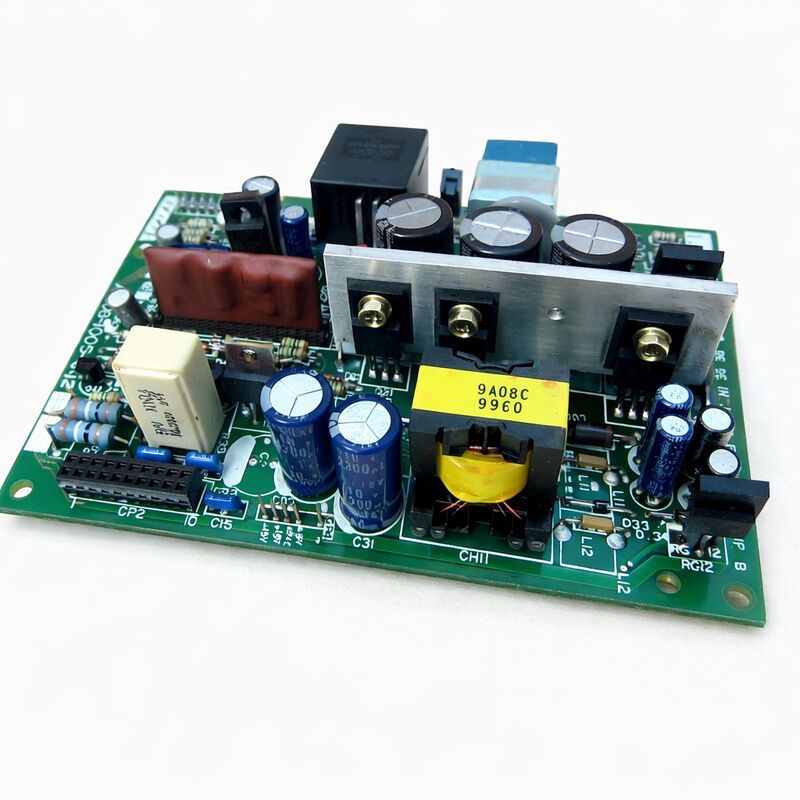

Плата FANUC A20B-1005-0420 является платой блока питания для ЧПУ FANUC серии 16B/18B/21B — поколения «B-серии», которое связывает более ранние аналоговые системы управления серии A и последующие цифровые системы серии i. Этот период приходится на 1990-е годы, когда ЧПУ FANUC были доминирующим выбором в мировом производстве станков.
Конструкция платы A20B-1005-0420 с входом 24 В постоянного тока заслуживает внимания, поскольку она представляет собой намеренное архитектурное изменение по сравнению с подходом к блокам питания, использовавшимся в более ранних поколениях ЧПУ FANUC.
Более ранние конструкции блоков питания FANUC (например, в контроллерах серий 16A и 15A) принимали входное напряжение от сети переменного тока напрямую и включали собственные схемы выпрямления и коррекции коэффициента мощности на плате блока питания.
Подход B-серии переместил этот первичный силовой каскад с платы блока питания ЧПУ на отдельный внешний источник питания 24 В постоянного тока — как правило, специализированный импульсный блок питания, установленный в другом месте электрического шкафа станка.
Причины этого архитектурного изменения практичны. Разделяя первичную силовую преобразовательную часть от внутренней платы блока питания ЧПУ, FANUC упростил плату ЧПУ — A20B-1005-0420 требуется только преобразование постоянного тока из подаваемых 24 В в более низкие стабилизированные напряжения, необходимые для логических и аналоговых схем ЧПУ.
В результате плата стала меньше, выделяет меньше тепла и более надежна.
Источник питания 24 В постоянного тока, подаваемый на плату, обычно изолирован от других цепей 24 В постоянного тока станка (датчиков, соленоидов, контакторов), чтобы предотвратить попадание переходных процессов переключения ввода-вывода станка во внутренний источник питания ЧПУ.
| Параметр | Значение |
|---|---|
| Входное напряжение | 24 В постоянного тока |
| Обозначение типа C | Для 16B, 18B (FS-18TB, FS-18GB) |
| Обозначение типа B | Для 21B, 210B (FS-21TB, FS-21MB) |
| Монтаж | На плате блока питания ввода-вывода (piggyback) |
| Выходные шины | +5 В, ±15 В и вспомогательные шины |
| Серия | A20B-1005 |
| Происхождение | Япония |
В стойке контроллера FANUC серии 18B и 21B блок питания состоит из двух слоев. Нижний слой — это плата блока питания ввода-вывода — более крупная плата, которая обеспечивает интерфейс между входом 24 В постоянного тока, внутренней шиной питания ЧПУ и цепями ввода-вывода станка (модули ввода, модули вывода, релейный интерфейс).
Верхний слой, установленный непосредственно поверх платы блока питания ввода-вывода в конфигурации piggyback, — это A20B-1005-0420 — плата, которая генерирует прецизионно стабилизированные шины постоянного тока, необходимые для логики ЧПУ, памяти, интерфейса сервопривода и электроники дисплея.
Такая двухслойная конструкция позволяет разделять платы при поиске неисправностей. Если индикаторы на панели оператора ЧПУ и ввод-вывод функционируют (что указывает на то, что плата блока питания ввода-вывода подает 24 В на цепи интерфейса станка), но модули ЦПУ и памяти ЧПУ не инициализируются (что указывает на сбой в шинах питания логики), неисправность локализуется на верхней плате A20B-1005-0420.
И наоборот, если одновременно выходят из строя ввод-вывод станка и логика ЧПУ, неисправность может заключаться в источнике питания 24 В постоянного тока, питающем всю сборку.
Вариант -0420 (тип C для 16B/18B, тип B большой мощности для 21B) является более мощным из двух распространенных вариантов — он обеспечивает большую выходную мощность по сравнению с его аналогом, -0421 (который является типом B малой мощности для 21B и типом C для 18C/16C).
Станки с большим количеством модулей ввода-вывода, более крупными сервосистемами или блоками питания дисплея более высокой мощности требуют более мощного варианта -0420.
Замена менее мощного -0421 в станке, требующем -0420, может привести к просадке напряжения питания при полной нагрузке — распространенной причине периодических аварийных сигналов, которые трудно отследить без измерения напряжения питания под рабочей нагрузкой.
Сбои блока питания в поколении ЧПУ B-серии проявляются характерными закономерностями, которые узнают опытные инженеры по техническому обслуживанию:
ЧПУ выглядит мертвым: Нет изображения, нет реакции вентилятора охлаждения ЧПУ, нет активности светодиодов на какой-либо плате.
Это указывает на полный сбой блока питания — сначала проверьте питание 24 В постоянного тока на входном клемме, затем проверьте перегоревшие предохранители на платах блока питания, затем подозревайте саму плату A20B-1005-0420.
ЧПУ частично инициализируется, затем останавливается: ЧПУ начинает загружаться — светодиоды на основной плате кратковременно загораются, на дисплее отображается экран запуска, затем останавливается и отображается системный аварийный сигнал.
Это предполагает, что блок питания может выдавать ток при малой нагрузке (во время запуска, когда большинство модулей еще не активны), но не может поддерживать стабильное напряжение при полной нагрузке.
Измерьте напряжение на шине +5 В при полной нагрузке системы — шина, проседающая ниже 4,75 В при активных модулях, но показывающая 5,05 В при ранней фазе загрузки ЧПУ, подтверждает недостаточную мощность источника питания.
Периодические системные аварийные сигналы, связанные с температурой окружающей среды: ЧПУ работает нормально в холодном состоянии, но генерирует случайные аварийные сигналы (ошибки четности памяти, системные аварийные сигналы) через 30–60 минут работы.
Это классический симптом старения электролитических конденсаторов — конденсаторы лучше работают в холодном состоянии и демонстрируют увеличенное эквивалентное последовательное сопротивление при нагреве, вызывая увеличение пульсаций напряжения питания при рабочей температуре, что нарушает работу памяти и логических схем.
Аварийный сигнал 910 (ошибка четности ОЗУ) не вызван сбоем батареи: Если батарея ОЗУ подтверждена как исправная, но периодически появляется аварийный сигнал 910, следующей причиной является проблема пульсаций напряжения питания — схемы ОЗУ CMOS чувствительны к пульсациям напряжения питания, и блок питания с деградировавшими конденсаторами может создавать достаточные пульсации, чтобы вызвать ошибки четности, не выходя за пределы номинального диапазона напряжения.
A20B-1005-0420 является одной из наиболее часто обслуживаемых плат в экосистеме обслуживания FANUC B-серии, именно из-за ее роли в подаче питания на все остальные платы системы — любое ухудшение ее производительности влияет на весь контроллер.
Специализированные сервисные центры FANUC обычно включают полную замену конденсаторов в качестве стандартной практики при капитальном ремонте блоков питания, независимо от заявленной неисправности.
Этот профилактический подход экономически целесообразен: замена конденсаторов добавляет минимальную стоимость к ремонту, но устраняет наиболее распространенный будущий режим отказа до того, как он вернет станок в мастерскую.
Услуги по обмену (отправка отремонтированного протестированного блока в обмен на неисправную плату, часто с гарантией 6–12 месяцев) являются наиболее практичным способом минимизации времени простоя станка.
Наличие запасной платы A20B-1005-0420 на месте является стандартной практикой на предприятиях с несколькими станками, оснащенными системами управления серии 18B или 21B — деталь достаточно распространена, чтобы инвестиции легко оправдывались по сравнению с ежедневными потерями производства из-за незапланированной остановки станка.
В1: A20B-1005-0420 описывается как вариант «большой мощности». Что именно больше по сравнению с -0421?
Вариант -0420 обеспечивает более высокий общий выходной ток по своим стабилизированным шинам, чем -0421. В архитектуре блоков питания FANUC для B-серии плата одинаковой формы используется для различных конфигураций контроллеров, обеспечивая разные номинальные токи.
Контроллеры с большим количеством модулей ввода-вывода, соединениями сервоусилителей большей мощности или блоками питания дисплея большей мощности потребляют больше тока от блока питания; им требуется -0420 (большая мощность).
Более простые контроллеры с меньшим количеством модулей потребляют меньше тока и используют -0421 (малая мощность).
Номера деталей в документации по конфигурации оригинального станка подтверждают, какой вариант является правильным для конкретного станка.
В2: Может ли допустимое отклонение напряжения питания 24 В постоянного тока повлиять на работу A20B-1005-0420?
Да. Входное напряжение 24 В постоянного тока на A20B-1005-0420 должно оставаться в пределах допустимого диапазона входного напряжения платы — как правило, 24 В постоянного тока ±10% (от 21,6 В до 26,4 В). Напряжения ниже минимального приводят к тому, что внутренние преобразователи постоянного тока работают за пределами диапазона регулирования, снижая стабильность выходных шин.
Напряжения, значительно превышающие максимальное, рискуют повредить входную защиту и коммутирующие компоненты платы.
Напряжение 24 В постоянного тока следует измерять на входных клеммах платы блока питания (а не на самом блоке питания, чтобы учесть падение напряжения в кабеле) и подтверждать его соответствие спецификации перед тем, как заключить, что плата блока питания вышла из строя.
В3: После замены A20B-1005-0420 ЧПУ выдает аварийный сигнал 910 (ошибка четности ОЗУ). Это вина новой платы?
Аварийный сигнал 910 сразу после замены платы блока питания указывает на проблему напряжения питания, а не на неисправность платы — новая плата может иметь немного отличающиеся выходные характеристики, которые выявляют проблему с батареей ОЗУ, которую маскировала оригинальная плата, или замененная плата может иметь пограничный выход, вызывающий проблемы с чувствительностью ОЗУ к напряжению.
Сначала проверьте напряжение батареи ОЗУ.
Затем измерьте шины +5 В и ±15 В при полной нагрузке системы. Если все напряжения в пределах спецификации, а батарея исправна, перезагрузите параметры ЧПУ из резервной копии — данные ОЗУ могли быть повреждены во время процедуры замены (особенно если станок был выключен во время установки модуля ОЗУ).
В4: Совместима ли A20B-1005-0420 с контроллерами FANUC серии 20, а также с 21B?
Серия 21B и Серия 20 — это разные поколения оборудования с разной архитектурой стоек.
A20B-1005-0420 была специально разработана для серии 21B (и ее родственных вариантов 210-B). Серия 20 использует другой блок питания.
Перед заказом замены блока питания подтвердите конкретный вариант системы ЧПУ — Серия 20 против Серии 21 — в соответствии с оригинальной документацией оборудования, поскольку эти две системы не взаимозаменяемы на уровне блока питания.
В5: Какие предохранители на A20B-1005-0420 следует проверить перед тем, как заключить, что плата вышла из строя?
A20B-1005-0420 обычно включает один или несколько предохранителей на плате, защищающих входную линию 24 В постоянного тока и, в некоторых конфигурациях, отдельные выходные шины.
Эти предохранители доступны при снятой с стойки плате.
Перегоревший входной предохранитель проявляется идентично полному сбою платы — отсутствие выходных напряжений, отсутствие активности светодиодов — но устраняется заменой предохранителя (и выявлением причины события перегрузки по току, вызвавшего его перегорание).
Визуально и с помощью тестера целостности проверьте все предохранители на плате, прежде чем заключить, что схема преобразования питания платы вышла из строя.
Предохранитель, который снова перегорает сразу после замены, указывает на реальную неисправность перегрузки по току в последующей цепи, которую необходимо устранить до безопасной работы блока питания.
