Использованный FANUC A20B-1005-0110 A20B10050110 A2OB-1OO5-O11O

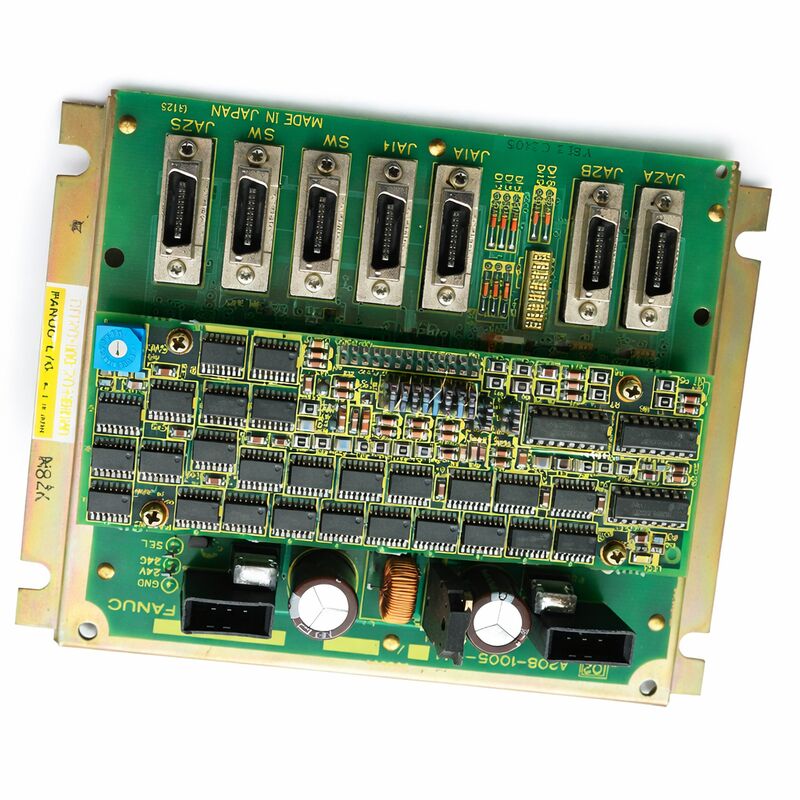

FANUC A20B-1005-0110 DPD/MDI видео переключатель PCB

Некоторые платы FANUC легко определить по месту их нахождения в машине: питание, движение, память, В/В.

A20B-1005-0110 отличается.Печатные платы для видеосменщиков DPD/MDI, частьA20B-1005серии.

Это явно помещает его в сторону видео- или дисплейного сигнала аппаратного обеспечения управления, где основное требование - правильное совпадение пути сигнала, а не замена силовой ступени.

Для систем управления, которые по-прежнему полагаются на оригинальную архитектуру дисплея FANUC, плата видеосменщика обычно выбирается по точному номеру платы и установленному расположению интерфейса.Само название части сильно предполагает переключение роли междуDPDиМДИЭто тип платы, который должен соответствовать контексту применения, а не только форме соединителя или размеру платы.

Технический снимок

Фактические применения

ВA20B-2001-0850используется вСистемы управления FANUC R-J2 MateгдеПечатный пластинка с двумя слотамитребуется для поддержки планировки панели управления. В практическом плане он обычно применяется во время ремонта кабинета управления, замены задней панели,или восстановление существующего контроллера R-J2 Mate, когда первоначальная структура стойки должна оставаться неизменной.

Эта плата особенно актуальна для приложений, где первоначальное управление должно поддерживать тот же формат взаимосвязи платы, например:ремонт контроллера робота,обновление контроля FANUC Legacy, иремонтные работы установленных систем R-J2 Mate.

Поскольку это скорее задняя плоскость, чем плата логического процессора, ее реальная стоимость наиболее высока, когда цель состоит в сохранении выравнивания слотов и соединения платы с платой внутри контроллера.

Частые вопросы

Какой тип доски A20B-1005-0110?
ЭтоПечатные платы для видеосменщиков DPD/MDIОбщественные списки продуктов используют точное описание, поэтому его следует рассматривать как панель отображения, а не панель питания, карту процессора или модуль памяти.

Вопрос 2: Что эта доска делает в системе?
Согласно опубликованному названию, этот совет принадлежитпуть переключения видеоНа практике он предназначен для управления или маршрутизации сигналов, связанных с видео, между сторонами DPD и MDI интерфейса управления.

Вопрос 3. Что следует проверить при выборе A20B-1005-0110?
Основными проверками являются:точный номер детали, вустановленная конфигурация дисплея, и использует ли контроль тот жеУстройство видеоперехода DPD/MDI.

Поскольку общественное описание очень конкретное, наиболее безопасное совпадение основано на оригинальной этикетке доски и установленном пути оборудования для отображения.

Q4. Как следует понимать описание “DPD/MDI Video Switcher”?
Он должен быть прочитан как основная функциональная идентичность платы. "Видео коммутатор" указывает на то, что это не просто пассивный ПКБ, в то время как "DPD/MDI" указывает на среду сигнала, к которой он принадлежит.При выборе замены, эти условия имеют большее значение, чем только внешний вид правления.

Вопрос 5: Что важно подтвердить перед заменой?
Перед заменой подтвердите, чтономер полного пансионата, враздел отображения он подключен к, и если исходная проблема на самом деле находится в коммутаторной плате, а не на мониторе, клавиатуре / дисплее или пути проводки.

Поскольку эта модель находится в цепочке дисплея, точная изоляция ошибок имеет значение, прежде чем рассматривать видеосдвижер как неисправную часть.
