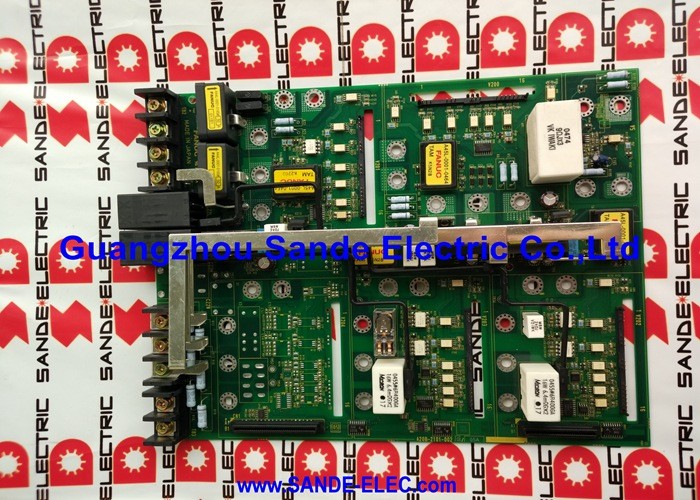

1 ПК Новый Fanuc A17B-3300-0201 Доска A17B33000201 A17B-33OO-O2O1

FANUC A17B-3300-0201∙ 6-осевой высокоскоростной сервомодуль I-серии FSSB / подключается к главной панели CNC

Шестиосное FSSB сервоуправление в одном модуле с подключением

The A17B-3300-0201 is the 6-axis hi-speed servo module for FANUC's i-series CNC platform — the plug-in card that manages FSSB communication and servo axis control for all six servo axes served by this moduleОн устанавливается непосредственно на мастер-PCB i-серии наряду с другими функциональными плагин-модулями: картой процессора CPU, графическим модулем и модулями памяти (SRAM, DRAM, FROM).

"Hi-Speed" обозначает сервокоммуникационный интерфейс оптоволоконной связи на базе FSSB, высокоскоростную серийную шину, которая заменила старую параллельную проводку PWM типа A/B в поколении CNC i-серии.Этот модуль обрабатывает путь связи FSSB от CNC к цепочке сервоусилителя и координирует шесть одновременных циклов сервооси.

6-осевая емкость A17B-3300-0201 охватывает стандартную конфигурацию оси станков обработки, станков обработки и многоосевых станков обработки, где X, Y, Z, A, B,и оси C (или эквивалентные комбинации) контролируются одновременноДля систем, требующих меньше шести осей FSSB, модуль все еще является правильной установкой. Неиспользуемые каналы осей просто неактивны.

Основные характеристики

Семейство A17B-3300 Variants Axis Count

В серии A17B-3300 существуют различные варианты подсчета оси для различных конфигураций CNC:

Количество осей является контрольной точкой совместимости модуль, установленный в ЦНЦ, должен соответствовать конфигурации оси машины.Модуль с меньшим количеством осевых каналов, чем требуется для машины, оставляет оси без сервокоммуникации FSSBВсегда проверяйте количество осей установленного модуля на этикетке перед заказом замены.

Частые вопросы

Вопрос 1: Что означает "Hi-Speed" в описании модуля?

Hi-Speed идентифицирует интерфейс FSSB (Fibre Servo Serial Bus) протокол FANUC для волоконно-оптической сервокоммуникации, используемый в платформе CNC i-series.Он отличает этот модуль от более старых сервокарт управления интерфейсом PWM типа A / B, используемых в серии CNCИнтерфейс FSSB переносит все шесть команд сервооси от CNC к цепочке усилителя привода по оптическому волоконному кабелю.

Вопрос 2: У машины только четыре сервооси. Должен ли A17B-3300-0201 (6-осной) все еще использоваться?

Да, если это модуль, установленный в машине. 6-осевая емкость - это аппаратная способность неиспользуемые каналы оси остаются неактивными в конфигурации оси CNC.Параметры CNC определяют количество активных осейУстановите точный модуль, находящийся в машине, независимо от фактического количества управляемых осей.

Вопрос 3: Какие сигналы сигнализируют о неисправности A17B-3300-0201?

Коммуникационные сигналы FSSB, одновременно воздействующие на несколько сервоосей, особенно при запуске, указывают на неисправность в общем пути сервокоммуникации.Если одна ось показывает сигнализацию FSSB, а другие остаются нормальнымиПри отказе этого модуля, как правило, все шесть осей, которыми он управляет одновременно.

Вопрос 4: Требуется ли замена A17B-3300-0201 изменениями параметров CNC?

Параметры сервооси и настройки типа двигателя хранятся в модуле памяти SRAM CNC, а не в самой сервокарте.не требуется изменения параметров осиПосле установки проверьте, что все FSSB-волоконные соединения полностью установлены и подтвердите отсутствие сигналов связи FSSB при включении.

Вопрос 5: Можно ли использовать A17B-3300-0200 (8-осевой) вместо A17B-3300-0201 (6-осевой)?

Это требует подтверждения того, что конфигурация оборудования и программного обеспечения CNC поддерживает 8-осевой модуль в этом положении.Замена модуля между различными числами осей не является подтвержденным прямым обменом. Конфигурация топологии FSSB CNC может отражать изменение. Подтвердить совместимость с аппаратной документацией CNC машины перед попыткой перекрестной замены.
