FANUC A16B-3200-0612 | 6-осевой сервопривод усилителя ПЛАТА — Серия A16B-3200, плата управления сервоприводом робота / ЧПУ, промышленная запасная часть, производство Япония

Обзор

FANUC A16B-3200-0612 представляет собой плату усилителя сервопривода в серии FANUC A16B-3200 — семействе печатных плат, охватывающих платформы управления ЧПУ и роботами FANUC с конца 1990-х до 2010-х годов.

Серия A16B-3200 обширна: она включает основные платы ЦП, основные платы роботов, платы управления сервоприводами и платы интерфейса связи для нескольких поколений продуктов FANUC.

Идентификация варианта -0612 как платы усилителя сервопривода для 6 осей подтверждается его физической конструкцией — множеством мощных ИС-пакетов с радиаторами, расположенных на плате, каждый из которых отвечает за сигналы управления затвором для IGBT одной сервооси.

В шкафу управления сервоприводами робота или многоосевого ЧПУ FANUC электроника управления сервоприводами находится между выходным сигналом команды контроллера ЧПУ/робота и физической силовой ступенью IGBT, которая подает ток на серводвигатели.

A16B-3200-0612 занимает эту критически важную промежуточную позицию — она получает команды положения и скорости оси от ЦП робота или ЧПУ, выполняет расчеты в реальном времени контура управления сервоприводом и генерирует ШИМ-сигналы, управляющие силовыми полупроводниками.

Без исправной платы управления сервоприводом невозможно движение ни по одной оси, независимо от состояния двигателя, механической трансмиссии или источника питания.

Контроллер R-30iA Mate, в котором была идентифицирована плата A16B-3200-0612, является компактным контроллером робота FANUC, разработанным для небольших роботов — R-2000iA Mate, M-10iA, M-20iA и связанных с ними компактных серий роботов, часто используемых в сборке, обработке материалов, сварке и операциях "pick-and-place".

Компактный форм-фактор R-30iA Mate объединяет источник питания, усилитель и управляющую электронику в плотно упакованном шкафу, что делает обслуживание на уровне плат предпочтительным подходом к техническому обслуживанию, а не полную замену контроллера.

Ключевые характеристики

Шестиосевое управление сервоприводом — Архитектура платы

Плата управления сервоприводом для 6 осей обеспечивает одновременное независимое управление шестью осями серводвигателей — шестью соединениями типичного промышленного манипулятора робота (J1-J6).

Каждая ось требует собственного контура управления, работающего на частоте несущей ШИМ (обычно 4–8 кГц): считывание положения энкодера соединения, сравнение его с заданным положением, вычисление ссылки тока через ошибку скорости и положения, и вывод соответствующего рабочего цикла ШИМ для моста IGBT оси.

Все шесть контуров выполняются параллельно, каждый цикл ШИМ, не прерывая друг друга.

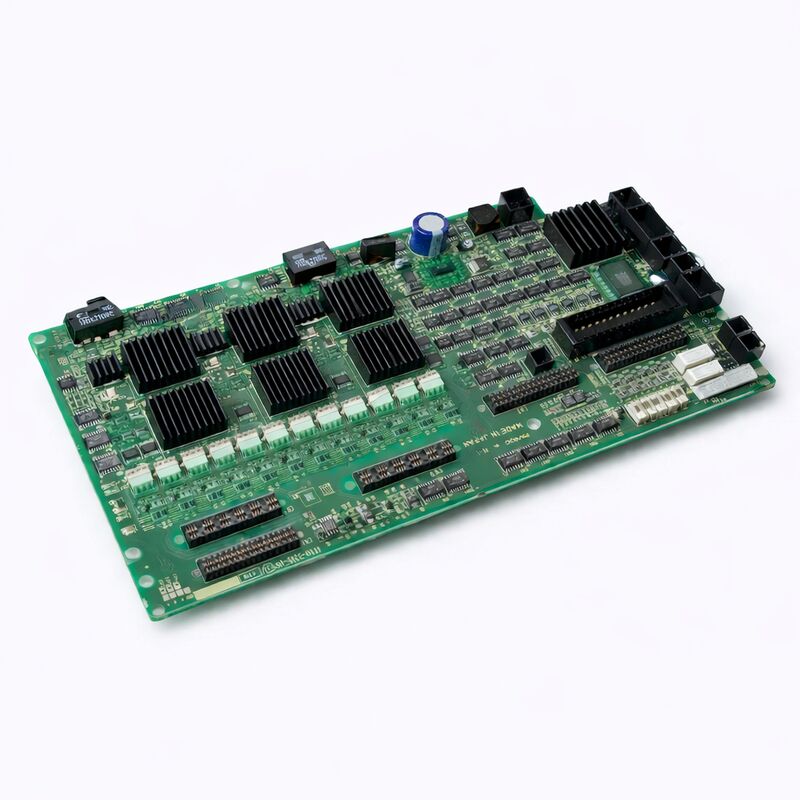

Радиаторы, видимые на A16B-3200-0612, отражают тепловую нагрузку от одновременной работы шести высокочастотных схем управления затвором.

ИС управления затвором рассеивают мощность, пропорциональную заряду затвора управляемых ими IGBT, напряжению управления затвором и частоте переключения.

При ШИМ 6 кГц для шести осей суммарное рассеивание мощности управления затвором значительно — радиаторы обеспечивают, чтобы ИС управления затвором оставались в пределах максимальной температуры перехода, предотвращая термически индуцированное смещение, которое ухудшило бы производительность сервопривода или вызвало бы преждевременный отказ ИС.

Идентификация неисправной A16B-3200-0612

Когда плата усилителя сервопривода выходит из строя в системе R-30iA Mate или аналогичной, контроллер робота не может установить статус "серво готов".

На пульте обычно отображаются сигналы тревоги в категории "сервосистема" — коды SRVO-alarm в терминологии роботов FANUC — указывающие на неисправности связи или привода сервопривода на уровне оси.

Типичные проявления включают:

Одновременная сигнализация нескольких осей: Поскольку A16B-3200-0612 управляет всеми шестью осями, сбой платы часто затрагивает все оси одновременно, а не только одну. Неисправность сервопривода одной оси, напротив, скорее всего, связана с двигателем, кабелем или энкодером, а не с неисправностью платы.

Статус "серво готов" не может быть установлен после включения питания: Последовательность инициализации привода, которая включает подтверждение платой усилителя сервопривода своих источников питания и схемы драйвера затвора, неоднократно сбоит, несмотря на четкие напряжения питания.

Конкретные коды тревоги: SRVO-047 (ошибка скорости серводвигателя) на нескольких осях или сигналы тревоги сервопривода типа "связь" в сочетании с отсутствием каких-либо механических неисправностей или неисправностей двигателя указывают на плату усилителя как на источник неисправности.

Часто задаваемые вопросы

В1: Можно ли использовать A16B-3200-0612 в системах, отличных от R-30iA Mate, и как подтверждается совместимость?

A16B-3200-0612 была идентифицирована в контроллерах R-30iA Mate, но серия A16B-3200 охватывает несколько платформ FANUC. Совместимость с конкретной системой требует соответствия расположения разъемов платы, размеров слота и протокола интерфейса с задней панелью целевой системы и архитектурой сервопривода.

Перед заказом для системы, отличной от R-30iA Mate, подтвердите номер детали в руководстве по техническому обслуживанию контроллера или списке запасных частей.

Установка платы с несовместимыми распиновками или протоколами может повредить как плату, так и систему.

В2: Плата была снята с выведенной из эксплуатации машины и не тестировалась отдельно. Каковы риски?

Непротестированная плата, снятая с выведенной из эксплуатации системы, представляет собой неизвестный уровень качества — она может быть полностью исправна, или она могла выйти из строя в результате того же события, которое вывело машину из эксплуатации.

Перед установкой в производственную систему плату следует протестировать на совместимом испытательном стенде, если это возможно, или установить с полным осознанием того, что первое включение питания фактически является полевым испытанием. Наличие резервного плана (другой запасной платы или ремонтного центра в режиме ожидания) перед установкой непротестированной платы в производственный робот минимизирует риск простоя.

В3: Какие инструменты или испытательные стенды необходимы для проверки A16B-3200-0612 перед установкой?

Для надлежащего тестирования требуется совместимый испытательный стенд контроллера робота или ЧПУ FANUC — тот же тип контроллера, для которого предназначена плата — с исправными источниками питания усилителя сервопривода, подключенным набором серводвигателей (или нагрузочными резисторами) и возможностью выполнения команд движения робота.

Специализированные ремонтные центры FANUC имеют такие испытательные стенды специально для проверки на уровне плат.

Без совместимого стенда функциональное тестирование на целевой производственной машине является единственным вариантом, который несет риск увеличения времени простоя, если сменная плата также неисправна.

В4: На трех микросхемах отсутствуют радиаторы. Влияет ли это на функциональность?

Отсутствие радиаторов на ИС управления затвором увеличивает риск термического отказа во время работы. ИС управления затвором без радиаторов могут работать в пределах спецификаций при низких рабочих циклах или низкой температуре окружающей среды, но могут перегреваться при длительной высокочастотной работе в теплой среде шкафа.

Перед установкой отсутствующие радиаторы должны быть заменены соответствующей теплопроводящей пастой и эквивалентным оборудованием радиатора.

Размер корпуса ИС и рассеиваемая мощность определяют правильную спецификацию радиатора — обратитесь к соответствующему техническому описанию ИС для требований к тепловому сопротивлению.

В5: Какое резервное копирование или документацию следует подготовить с исходной машины перед заменой A16B-3200-0612?

Для роботизированных систем выполните резервное копирование: всех программ робота (экран PROG — резервное копирование ALL.TP), всех системных параметров (файл SYSVAR), данных мастеринга (референтные положения энкодеров соединений — критически важно для точности робота после замены платы) и любых данных конфигурации ввода-вывода.

Для систем ЧПУ выполните резервное копирование: всех параметров ЧПУ, лестницы ПЛК и программ деталей.

Сама плата управления сервоприводом не хранит эти данные (она не имеет состояния с точки зрения данных машины), но процедура замены может потребовать последовательности перезагрузки сервопривода, которая очищает определенные временные состояния сервопривода — все критические данные должны быть внешне сохранены перед началом любой замены платы в производственной системе.
