FANUC A16B-3200-0610 | Плата управления сервопривода 6-осевого сервопривода — для сервоусилителя A06B-6107, контроллеров роботов R-J3iC и R-30iA, интерфейс FSSB, производство Япония

Обзор

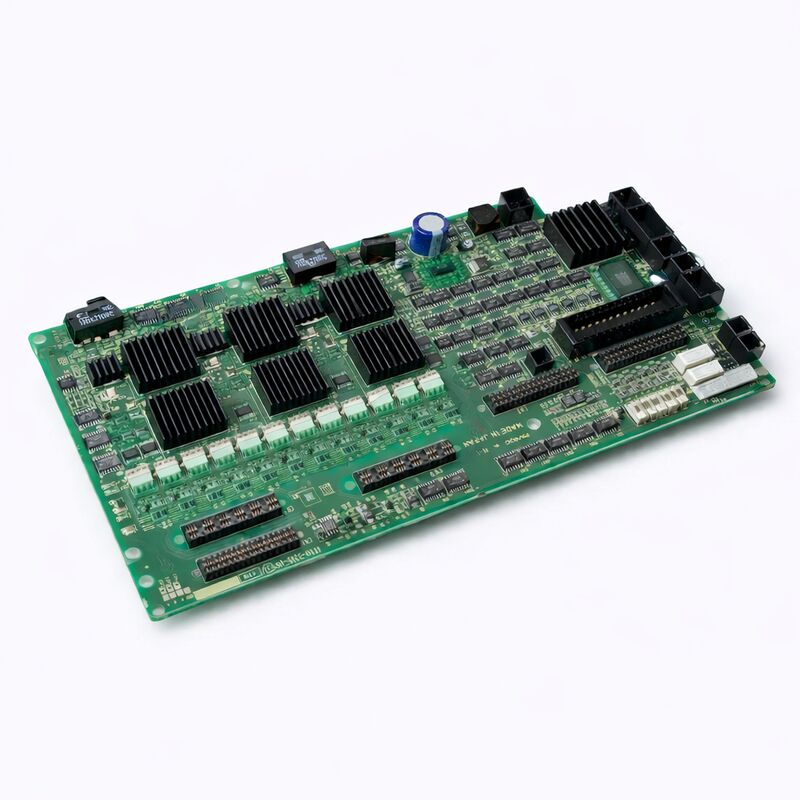

FANUC A16B-3200-0610 является интеллектуальным уровнем управления сервоусилителя FANUC A06B-6107 — 6-осевого интегрированного сервоусилителя для роботов поколений R-J3iC и R-30iA.

Внутри физического корпуса усилителя A06B-6107 совместно работают два типа печатных плат: силовые платы (A20B-2101-0224 и A20B-2101-0234/0221/0230, в зависимости от конкретного варианта серии H), которые отвечают за коммутацию IGBT с высоким током и выпрямление шины постоянного тока, и плата управления A16B-3200-0610, которая обеспечивает всю цифровую логику — выполнение алгоритмов сервоуправления, связь FSSB, мониторинг неисправностей и диагностику с помощью светодиодов.

Название «плата управления» является физически и функционально точным: в физической компоновке усилителя A06B-6107 плата A16B-3200-0610 устанавливается поверх силовых плат и доступна с передней части блока усилителя.

Такое крепление с передним доступом является важной особенностью обслуживания в конструкции приводов роботов FANUC — к плате управления, которая является наиболее часто обслуживаемым компонентом, можно получить доступ без разборки всего усилителя или нарушения проводки силового блока.

Понимание того, почему одна плата управления обслуживает все шесть осей, требует понимания философии проектирования A06B-6107. Вместо предоставления шести отдельных плат усилителей (по одной на каждый сустав), FANUC разработал A06B-6107 как интегрированный блок, где один силовой блок совместно использует выпрямленную шину постоянного тока для шести приводов осей, а одна плата управления одновременно управляет контурами тока и связью FSSB всех шести осей.

Эта интеграция уменьшает общий размер усилителя, упрощает проводку между шкафом привода и контроллером робота, а также концентрирует техническое обслуживание на меньшем количестве отдельных обслуживаемых компонентов.

Ключевые характеристики

A06B-6107 в системе робота R-30iA — контекст архитектуры

В шкафу контроллера R-30iA 6-осевой сервоусилитель A06B-6107 является основным компонентом.

Компактный блок привода R-30iA разработан для установки внутри самого корпуса контроллера робота — в отличие от предыдущих поколений роботов, где блок привода представлял собой большой отдельный шкаф, интегрированная конструкция R-30iA размещает сервоусилитель, основную печатную плату, плату безопасности и блок питания в одном блоке контроллера, который может быть установлен близко к основанию робота или на нем.

Поток сигналов от программы робота к движению робота проходит через A16B-3200-0610 следующим образом: основная плата ЦП контроллера робота (A16B-3200-0600 или соответствующий вариант) отправляет команды положения суставов и команды скорости для всех шести осей через оптоволоконную линию FSSB.

A16B-3200-0610 получает эти команды, декодирует их из последовательного протокола FSSB и генерирует соответствующие опорные значения тока для каждого из шести контуров управления током осей. Одновременно он получает обратную связь от энкодеров от шести серводвигателей суставов через разъемы обратной связи сервоусилителя, замыкает контуры скорости и положения для каждой оси и выводит сигналы управления затвором ШИМ на транзисторы IGBT силовых плат, которые фактически коммутируют ток двигателя.

Весь этот цикл управления — прием команд, обработка обратной связи, замыкание контура, вывод управляющего сигнала затвора — повторяется каждые 250 мкс (при частоте ШИМ 4 кГц) для всех шести осей одновременно. Процессор платы управления обрабатывает эту вычислительную нагрузку без перебоев в течение всего срока службы робота, который в типичных приложениях сварки и обработки может работать в трехсменном режиме производства в течение 10–20 лет.

FSSB — почему оптоволокно для связи сервоприводов робота

Выбор оптоволоконного FSSB вместо медного провода для связи между контроллером и платой управления сервоусилителя является преднамеренным и значительным.

Шкафы роботов FANUC содержат значительные источники электромагнитных помех: транзисторы IGBT сервоусилителя, коммутирующиеся на частоте 4 кГц с быстрыми фронтами нарастания, импульсы разряда регенеративной цепи и коммутация реле 24 В постоянного тока для ввода-вывода машины.

Любой медный сигнальный кабель, проходящий рядом с этими источниками, улавливает помехи, которые при разрешении временных интервалов, требуемом для сервоконтура, могут повредить данные.

Оптоволоконные кабели по своей природе невосприимчивы к электромагнитным помехам — свет не подвержен тем же индуктивным и емкостным помехам, которые поражают медные проводники в средах с высоким уровнем шума.

Оптоволоконный кабель FSSB между основной платой контроллера и A16B-3200-0610 передает детерминированные, безошибочные цифровые данные независимо от того, что происходит в силовом блоке сервоусилителя всего в нескольких сантиметрах от него.

Именно поэтому сбои соединения FSSB, вызванные повреждением оптоволоконных кабелей, приводят к немедленным, последовательным кодам тревоги FSSB, а не к прерывистым необъяснимым ошибкам сервопривода.

Диагностика неисправностей A16B-3200-0610 в сравнении с неисправностями силовых плат

A06B-6107 содержит как плату управления A16B-3200-0610, так и платы силовых цепей. Когда возникает тревога оси робота, различение между неисправностью платы управления и неисправностью силовой платы требует понимания признаков отказа каждой платы:

Неисправности платы управления обычно одновременно затрагивают несколько осей (поскольку одна плата управляет всеми шестью) или затрагивают всю связь FSSB, проявляясь как тревоги сервопривода всех осей при запуске, а не как тревоги одной оси во время работы.

Массив светодиодов на передней панели A16B-3200-0610 отображает коды системных тревог, когда самодиагностика платы обнаруживает неисправность.

Неисправности силовых плат обычно проявляются как тревоги одной оси или пары осей (поскольку силовой блок иногда организован в парные конфигурации), часто с кодами тревог, указывающими на перегрузку по току, тревогу IPM или неисправность шины постоянного тока на конкретных осях.

Светодиод или индикатор конкретной платы для затронутой оси показывает тревогу.

Наличие нескольких тревог всех осей при запуске в сочетании с невозможностью установить соединение FSSB убедительно указывает на A16B-3200-0610.

Тревога IPM одной оси во время определенного движения (особенно связанного с быстрым ускорением сильно нагруженного сустава) указывает на силовой блок.

FAQ

В1: Можно ли заменить плату управления A16B-3200-0610 без замены силовых плат?

Да. A16B-3200-0610 — это физически отдельная плата от плат силовых цепей внутри усилителя A06B-6107, и эти два типа могут быть заменены независимо. На практике, когда выходит из строя плата управления, силовые платы обычно осматриваются, но не заменяются автоматически.

И наоборот, когда выходит из строя силовая плата (например, отказ модуля IPM), плата управления A16B-3200-0610 обычно сохраняется, если только сбой питания не повредил плату управления из-за скачка напряжения.

Доступ к плате управления в A06B-6107 осуществляется в соответствии с процедурой разборки производителя, описанной в руководстве по техническому обслуживанию R-30iA.

В2: После замены A16B-3200-0610 необходимо ли повторно загружать программы робота и данные калибровки?

Плата управления A16B-3200-0610 не хранит программы робота, данные мастеринга или конфигурационные данные — они хранятся на основной плате контроллера робота (в частности, в модулях SRAM и FROM).

Замена платы управления сервоусилителя не влияет на какие-либо данные, хранящиеся в контроллере.

Однако при включении робота после замены усилителя необходимо проверить мастеринг робота (абсолютные опорные положения энкодера для каждого сустава) — хотя сами данные не теряются, любое нарушение соединения батареи абсолютного энкодера во время обслуживания усилителя может повлиять на данные мастеринга.

Подтвердите точность робота с помощью тестовой программы перед возвращением к производству.

В3: A06B-6107 генерирует тревогу «SRVO-047 Ошибка скорости серводвигателя» на нескольких осях одновременно. Подтверждает ли это отказ A16B-3200-0610?

SRVO-047 на нескольких осях одновременно соответствует сбою связи FSSB — основная плата контроллера не может синхронизировать обмен данными команд скорости с платой управления сервоусилителя.

Эта тревога указывает на соединение FSSB (оптоволоконный кабель, разъемы), приемную цепь FSSB A16B-3200-0610 или передающую цепь FSSB основной платы контроллера.

Перед заменой A16B-3200-0610 осмотрите и очистите разъемы оптоволоконного кабеля FSSB и убедитесь, что кабель не согнут с радиусом, меньшим минимального допустимого радиуса изгиба.

 Поврежденный оптоволоконный кабель встречается чаще, чем неисправная плата, и его замена стоит гораздо дешевле.

В4: Каков ожидаемый срок службы A16B-3200-0610 в производственном сварочном роботе?

Единого ответа нет — срок службы сильно зависит от рабочей среды (температура окружающей среды, уровень загрязнения, воздействие вибрации), качества охлаждения шкафа (недостаточное охлаждение является наиболее распространенным ускорителем старения электронных компонентов) и того, были ли какие-либо скачки напряжения (перенапряжения, инциденты разряда шины усилителя). В чистых, температурно-контролируемых средах с адекватным охлаждением шкафа и без скачков напряжения платы A16B-3200-0610 обычно работают 15–20 лет без сбоев.

В жарких, загрязненных средах с нестабильным качеством электропитания сбои через 7–10 лет не являются редкостью.

Профилактическое обслуживание, включая очистку шкафа, проверку вентиляторов охлаждения и замену конденсаторов на 10-летнем рубеже, значительно продлевает срок службы компонентов.

В5: Как правильно подобрать A16B-3200-0610, чтобы обеспечить совместимость с конкретным вариантом A06B-6107?

Сервоусилитель A06B-6107 выпускается в нескольких вариантах серии H (H001, H002, H007 и другие), каждый из которых настроен для разных моделей роботов с разными размерами и номиналами двигателей.

Плата управления A16B-3200-0610 является общей платой управления для этих вариантов, а различия между вариантами обусловлены различными спецификациями плат силовых цепей.

Номер детали A16B-3200-0610 достаточен для заказа правильной платы управления — дополнительная спецификация варианта серии H для самой платы управления не требуется.

Перед заказом подтвердите номер детали по этикетке на установленной плате.
