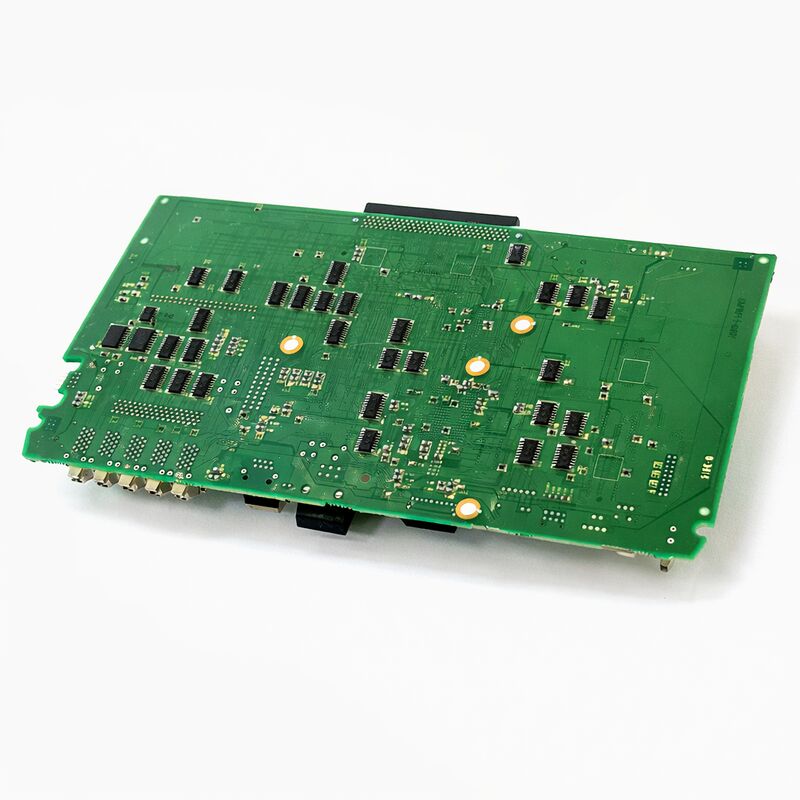

Fanuc PCB BOARD A16B-3200-0522 A16B32000522 A16B-32OO-O522 (включая пластинку)

FANUC A16B-3200-0522

Обзор

ВFANUC A16B-3200-0522принадлежит к семейству основных ПК-процессоров A16B-3200, обслуживающих поколение контроллеров FANUC CNC серии i "A" - первое поколение с обозначением "i",который FANUC ввел для выделения своих высокопроизводительных, контроллеры с открытой архитектурой из предыдущих поколений буквенной серии (A, B, C).

"I" поколение CNC пришло с расширенными возможностями интерполяции, FSSB сервокоммуникации, интегрированной графики,и сетевой готовой архитектуры, которая установила модель для FANUC CNC дизайн в течение следующего десятилетия.

Обозначение "самостоятельный" в официальном описании платы определяет физическую конфигурацию контроллера.

В i-серии FANUC одно и то же поколение CNC предлагалось в двух физических конфигурациях: тип LCD-установки,где панели процессоров CNC установлены непосредственно за ЖК-экраном панели оператора в компактном интегрированном устройстве; и самостоятельный тип, где процессор с ЧПУ занимает отдельную стойку или корпус, подключенный к отдельному LCD/MDI-дисплею.

Самостоятельные конфигурации используются, когда блок управления должен быть установлен в месте, удаленном от панели оператора.когда требуемое количество вводов/выводов или количество опционных карт превышает то, что помещается за ЖК-панелью, или когда конструкция машины помещает электронную систему управления в отдельный шкаф от станции оператора.

A16B-3200-0522 - это мастер-карта в автономном агрегате

Его связь с панелью оператора осуществляется через кабель подключения от интерфейса дисплея автономного устройства к отдельной LCD/MDI-панели, а не прямым механическим монтажем сзади на панель.

Основные характеристики

Поколение i-Series A Контекст и значение

Обозначение FANUC i-series "A" идентифицирует первое поколение платформы FANUC i-series CNC, которая появилась с конца 1990-х годов.

Поколение i-A предоставило несколько возможностей, которых не было у предыдущей серии C: FSSB оптическая волоконная сервокоммуникация (заменяющая аналоговые ±10В и более ранние цифровые интерфейсы),обработка кодеров с более высоким разрешением, улучшенные скорости обработки блоков для более быстрого выполнения сложных программ, и архитектура отображения, которая поддерживает графическое моделирование инструментального пути на экране панели оператора.

Для инженеров по техническому обслуживанию поколение i-A представляет собой значительную установленную базу машин, которые были построены в начале-середине 2000-х годов и продолжают работать и сегодня.

Поставщики автомобильной промышленности, производители авиационных компонентов и общепринятые компании по высокоточной обработке построили значительное количество станков с ЧПУ, станков обработки, станков,и шлифовальные машины на контроллерах i-A.

Эти машины имеют хорошо зарекомендованные модели технического обслуживания ∙ платы, которые обычно отказываются после 15 ∙ 20 лет службы, одинаковы в нескольких машинах,что делает A16B-3200-0522 объектом постоянного спроса на рынке запасных частей FANUC.

Самостоятельная конфигурация, в частности, была предпочтена производителями станков, которым нужна гибкость для монтажа блока управления CNC независимо от станции оператора.

Это включает в себя большие стоявшие на полу станции обработки, где консоль оператора расположена на раскачивающейся руке, горизонтальные станции обработки с переменными поддонами, где панель оператора расположена на отдельном столбе,и машины, где тепло электрического шкафа делает непрактичным монтаж ЦНП-процессора за дисплеем.

Самостоятельная конфигурация физическая и логическая архитектура

В автономной конфигурации CNC, используемой с A16B-3200-0522, шасси контроллера содержит основную плату процессора, платы ввода/вывода, сервокарты интерфейса, источник питания,и любые опционные доски в стойковой конструкцииЭта стойка физически отделена от LCD/MDI дисплея оператора.

Кабельный пучок соединяет два устройства

A16B-3200-0522 служит мастером стойки: он выполняет программное обеспечение CNC, управляет сервошнурами через FSSB, запускает лестницу PMC и передает данные отображения на дистанционную ЖК-панель.

Самостоятельная конструкция шасси позволяет использовать больше вариантов слотов, чем конфигурация с ЖК-накопкой. Это имеет значение для машин, которым требуется несколько плат В/В, дополнительные карты связи (Ethernet, серийные),или расширенная сервомощность, которая переполняет пространство за ЖК-панелью.

При замене A16B-3200-0522, заменяющая плата должна соответствовать версии программного обеспечения и аппаратного обновления, установленных на конкретной машине.Различные версии программного обеспечения поддерживают различные серии CNC (16i-A для многоосевых станков обработки), 18i-A для поворотных центров с возможностью нескольких путей, 21i-A для более простых конфигураций).

Версия программного обеспечения определяет, что будет делать панель при включении и должна соответствовать первоначальной конфигурации машины.

Ввод в эксплуатацию после замены

Все заменные платы серии A16B-3200 имеют одно и то же основное требование: заменная плата поставляется с пустой или фабричной памятью по умолчанию,и все конкретные данные машины должны быть восстановлены из резервного копирования.

Последовательность ввода в эксплуатацию после замены доски следует следующему порядку:

Во-первых, убедитесь, что напряжение питания правильное. Напряжение за пределами спецификации может повредить новую плату во время загрузки, что скорее усугубит проблему, чем решит ее.

Во-вторых, загрузить программное обеспечение системы CNC (содержание FROM), если на заменной плате еще не установлена правильная версия программного обеспечения.

Это загружается с карты памяти или встроенной возможности системы.

В-третьих, загрузить все параметры CNC из предварительного замены резервного копирования.конфигурация шпинделяДвижение осей с неправильными параметрами может вызвать повреждение машины.

В-четвертых, загрузить программу лестницы и параметры PMC.

Это восстанавливает специфическую для машины логику, которая управляет всеми функциями, кроме движения оси.

В-пятых, загрузить программы деталей и данные инструмента из резервного копирования.

Вернуть машину в исходное положение и проверить точность оси с помощью испытательного разреза или измерения перед выпуском в производство.

Частые вопросы

Вопрос 1: Чем отличается автономная конфигурация от конфигурации LCD-монта на уровне главной платы?

Сама главная плата представляет собой одно и то же аппаратное обеспечение в обеих конфигурациях для одного и того же поколения ЧПУ. Разница заключается в конструкции шасси и задней плоскости.

Конфигурация с ЖК-настройкой использует компактную заднюю панель, которая устанавливается непосредственно за панелью дисплея; автономная конфигурация использует более глубокую заднюю панель с большим количеством слотов для опционных панелей.A16B-3200-0522 - это основная панель, используемая в самостоятельном варианте шасси.

Установка самостоятельной основной платы в шасси с ЖК-настройкой (или наоборот) является механически и электрически несовместимой без полной замены шасси.

Вопрос 2: Машина работала с перерывами, в некоторых сменах она работала идеально, в других сменах она показывала случайные сигналы тревоги.

Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components, а не сами интегральные схемы.

Эти "холодные соединения" хорошо проводятся при комнатной температуре, развивают сопротивление, поскольку тепловое расширение напрягает соединение, и могут временно очищаться при охлаждении машины.Доска с периодическими дефектами холодных соединений иногда может быть отремонтирована на уровне компонента путем повторного потока или замены пораженных соединительных соединений, а не требует полной замены доски.

Это может оценить специализированный ремонтный центр FANUC.

Вопрос 3: Может ли A16B-3200-0522 работать с сериями 16i-A и 18i-A CNC, или он специфичен для серии?

В группе A16B-3200-05xx (самостоятельная серия i-A) различные суффиксы номеров деталей обычно обозначают платы, связанные с различными конфигурациями серии CNC, например,-0521 и -0522 могут обслуживать различные специфические подварианты поколения i-A.

Программное обеспечение, установленное в FROM области платы определяет, какую серию CNC он работает..

Установка платы с неправильной версией программного обеспечения приводит к неправильной структуре параметров и потенциально несовместимой конфигурации серво- и шпинделя.

Вопрос 4: После замены доски и загрузки всех параметров, шпиндель не реагирует на команды скорости. Что следует проверить?

Неисправность шпинделя после перезагрузки параметров почти всегда является проблемой параметров, а не аппаратной неисправностью новой платы.

Частые причины включают: параметр типа шпинделя (серийный против аналогового) установлен неправильно; параметр серийного номера шпинделя не соответствует усилителю;или скорость команды формат выхода неправильный для подключенного усилителя.

Проверьте параметры, относящиеся к шпинделю, по оригинальной документации машины, в частности, выбор типа шпинделя, параметр модели усилителя шпинделя и диапазон вывода команды.

Если шпиндель работал до сбоя доски и параметры правильно загружены из резервного копирования той же машины, эти проблемы не должны возникать, если резервный копирование не было неполным.

Вопрос 5: На доске есть отметки по пересмотру (например, /02A, /03A).

PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability, исправлять проблемы с производством или принимать замену компонентов.

В большинстве случаев более поздние переработки совместимы с более ранними и могут использоваться в качестве замены.

Однако очень ранние и более поздние версии могут иногда иметь различные требования к совместимости программного обеспечения.предпочитают пересмотр, равный или более поздний, чем первоначально был установлен.

Если пересмотр неизвестен, авторитетный специалист FANUC может подтвердить совместимость до отправки замены.
