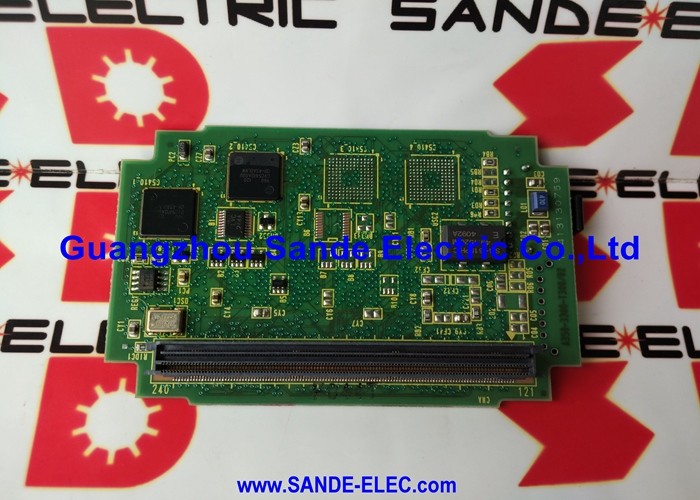

1 ПК Новый Fanuc IO A16B-3200-0515 A16B32000515 A16B-32OO-O515

FANUC A16B-3200-0515 | Плата управления приводом — Серия A16B-3200, производство Япония

Номер детали: A16B-3200-0515

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата управления приводом (печатная плата)

Серия плат: A16B-3200

Применение: Системы управления ЧПУ и приводами FANUC

Обзор

A16B-3200-0515 — это плата управления приводом из серии A16B-3200 от FANUC. Серия A16B-3200 включает платы управления, используемые в системах ЧПУ и автоматизации FANUC — от основных плат ЦП, на которых работает программное обеспечение управления ЧПУ, до вспомогательных плат управления, которые управляют определенными функциями в контроллере или системе привода. Модель -0515 представляет собой печатную плату управления приводом, которая выполняет определенные функции управления в соответствии с ее установленным положением.

Плата управления приводами в системах FANUC располагается между логикой команд высокого уровня — которая определяет, что должно произойти, — и силовой электроникой, которая выполняет эти решения.

Они получают команды, обрабатывают обратную связь, генерируют управляющие сигналы для силового каскада и передают статус обратно контроллеру более высокого уровня.

Точность движения в станке с ЧПУ FANUC зависит от правильного и надежного выполнения этой обработки на каждом цикле управления.

A16B-3200-0515 производится в Японии в соответствии со стандартами производства FANUC для управляющей электроники.

Как и другие платы серии A16B-3200, она разработана для промышленной среды — работы в условиях температурных циклов, вибраций и электрических помех, характерных для активных производственных условий.

Ключевые характеристики

Печатные платы управления приводами в архитектуре FANUC

Конструкция систем привода и управления FANUC использует модульные платы. Привод — будь то сервоусилитель или шпиндельный усилитель — содержит несколько печатных плат, каждая из которых отвечает за определенную часть общей функции привода.

Одна плата отвечает за измерение тока и логику управления затвором; другая — за интерфейс связи с ЧПУ; третья — за обнаружение неисправностей и защиту.

Вместе эти платы образуют полный блок управления привода.

Такая модульная конструкция служит цели обслуживания. Когда в приводе возникает неисправность, определение того, какая плата в блоке управления вышла из строя, позволяет заменить только неисправную плату, а не весь узел привода.

A16B-3200-0515 — это одна из таких плат для замены — когда выходит из строя ее специфическая функция в приводе или системе управления, эта плата является запасной частью, которая восстанавливает ее.

Серия A16B-3200 охватывает продукты FANUC нескольких поколений и типов применения.

Платы этой серии можно найти в стойках основных контроллеров ЧПУ, в блоках серво- и шпиндельных приводов, а также в специализированных блоках управления.

Безопасность при обращении и установке

Плата управления для систем привода требует стандартных мер предосторожности при работе с антистатическими материалами.

Микросхемы драйверов затворов и компоненты аналоговой обработки сигналов на платах управления приводами чувствительны к электростатическому разряду. Заземлитесь перед работой с платой.

Держите плату за края. Избегайте контакта с дорожками печатной платы, выводами компонентов и контактами разъемов.

Перед установкой сменной платы полностью отключите питание привода и дайте разрядиться конденсаторам шины постоянного тока — это обычно занимает не менее пяти минут после отключения питания переменного тока.

Остаточная энергия в конденсаторах привода может привести к травмам, а также повредить сменную плату, если она будет установлена при включенной шине.

После установки убедитесь, что все разъемы полностью вставлены, прежде чем восстанавливать питание.

Частично вставленные разъемы являются частой причиной неисправностей после замены, которые проявляются как сбои платы, но на самом деле являются проблемами подключения.

Идентификация номера детали

Серия A16B-3200 содержит множество вариантов, выполняющих различные функции. Две платы из этой серии могут быть физически похожи, но выполнять совершенно разные функции. Полный номер детали — включая суффикс -0515 — является единственным надежным идентификатором.

Перед поиском замены убедитесь в точном номере детали по этикетке на заменяемой плате.

Не заменяйте другой номер суффикса A16B-3200 без подтвержденной информации о совместимости.

Неправильный вариант приведет к некорректной или отсутствующей управляющей функции.

Часто задаваемые вопросы

В1: Привод выдает код ошибки управления. Силовые транзисторы и конденсаторы исправны. Может ли быть виновата плата A16B-3200-0515?

Коды ошибок управления при исправных силовых компонентах указывают непосредственно на блок управления.

Силовой каскад привода механически исправен, но управляющая электроника сообщает об ошибке.

Определите, какая плата в блоке управления генерирует конкретный код ошибки, согласно документации по неисправностям привода, а затем найдите соответствующую замену.

В2: Плата была снята для осмотра и не имеет видимых повреждений. Следует ли ее переустановить или заменить?

Визуальный осмотр сам по себе не подтверждает электрическую работоспособность. Многие виды отказов — внутренние отказы микросхем, деградировавшие конденсаторы, пайки с высоким сопротивлением — не имеют видимых признаков.

Плата, прошедшая визуальный осмотр, но снятая из-за эксплуатационной неисправности, должна быть протестирована под напряжением в системе перед возвращением в эксплуатацию.

В3: После замены платы привод включается, но ошибка появляется снова через несколько минут. Была ли замененная плата неисправна?

Ошибка, которая быстро появляется после замены платы, предполагает, что либо замененная плата имеет аналогичную неисправность, либо первопричина неисправности была не в плате, либо условие окружающей среды — скачок напряжения, тепло, загрязнение — повреждает платы.

Исследуйте причину неисправности, а не заменяйте плату снова без анализа.

В4: Как подтвердить, что A16B-3200-0515 — это правильная плата для моего применения?

Прочитайте номер детали непосредственно с этикетки установленной платы. Номер серии A16B-3200 плюс суффикс -0515 вместе составляют полный номер детали.

Сверьтесь с электрической документацией станка или списком деталей привода.

Номер детали на плате является окончательным идентификатором — не полагайтесь только на размеры или внешний вид разъема.

В5: Возможен ли ремонт на уровне компонентов для A16B-3200-0515?

Ремонт на уровне компонентов возможен для некоторых типов неисправностей — отказ защитных устройств, перегоревшие предохранители на плате, повреждение разъемов, окисленные контакты.

Неисправности проприетарных ASIC FANUC или заказных микросхем, как правило, не подлежат ремонту на уровне компонентов, поскольку эти детали недоступны отдельно.

Квалифицированный специалист по ремонту приводов FANUC может оценить конкретный режим отказа и дать рекомендации по практическому пути ремонта.
