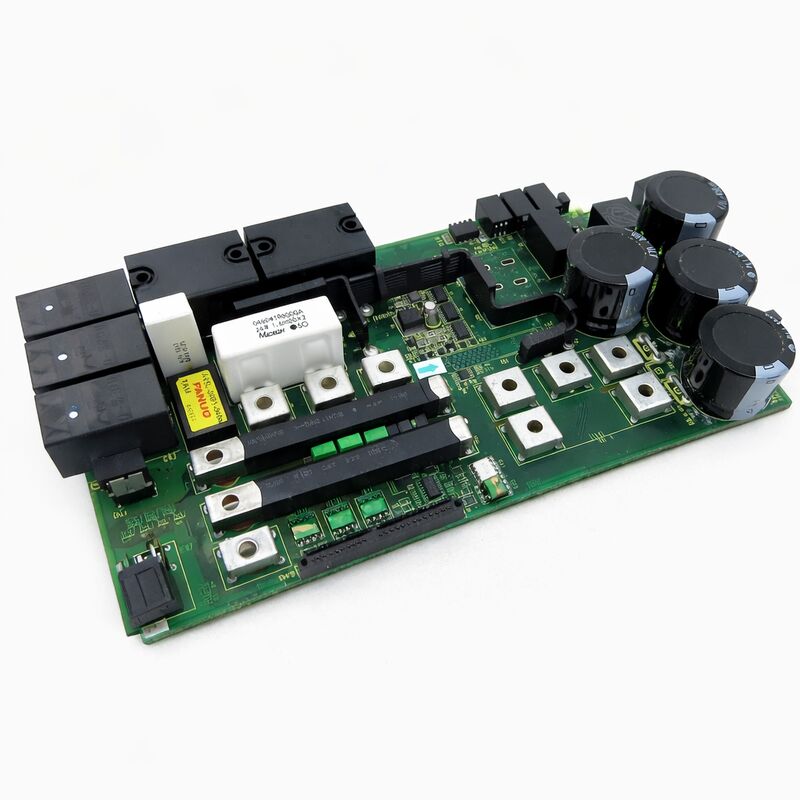

FANUC A16B-3200-0513 | Плата питания серии A16B-3200 — Промышленная автоматизация ЧПУ FANUC, производство Япония

Номер детали: A16B-3200-0513

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата питания / Блок питания

Серия плат: A16B-3200

Применение: Системы ЧПУ FANUC и промышленные системы автоматизации

Обзор

A16B-3200-0513 — это плата питания из серии A16B-3200 от FANUC — семейства плат контроллеров, которое лежит в основе платформ ЧПУ и промышленной автоматизации FANUC для нескольких поколений станков, роботов и производственных систем.

Платы питания этой серии отвечают за генерацию и распределение стабилизированных напряжений постоянного тока, от которых зависит каждая другая плата в контроллере.

Когда плата питания функционирует правильно, она незаметна — система запускается, работает и останавливается без сбоев. Когда она выходит из строя, последствия немедленны.

Отсутствие платы питания означает отсутствие работы контроллера, и точка.

Серия A16B-3200 от FANUC охватывает широкий спектр функциональных типов плат: платы основного ЦП, платы ввода-вывода, карты интерфейса сервопривода и платы источников питания.

Плата источника питания занимает выделенное место в стойке контроллера, преобразуя входящее питание в точные шины напряжения, которые обслуживают схемы логики, памяти, дисплея и связи контроллера.

Допуски строгие. Промышленная конструкция контроллеров FANUC предусматривает стабилизацию шин напряжения с такой точностью, чтобы обеспечить стабильную работу в полном диапазоне температур окружающей среды и условий нагрузки, с которыми сталкивается контроллер.

A16B-3200-0513 обслуживает свою конкретную платформу контроллера в рамках семейства A16B-3200.

Она обеспечивает силовую инфраструктуру, от которой зависят все остальные платы в этом контроллере, что делает ее одним из самых фундаментальных компонентов в аппаратном стеке системы.

Ключевые характеристики

Распределение питания в архитектуре контроллера ЧПУ FANUC

Контроллер ЧПУ FANUC представляет собой монтируемый в стойку узел функционально различных плат. Каждая плата выполняет свою специфическую роль: основной ЦП запускает операционное программное обеспечение; плата ПЛК выполняет логику лестничных диаграмм станка; карты интерфейса сервопривода обмениваются данными с усилителями привода; модули памяти хранят данные параметров и программ.

Всем этим платам требуется стабильное, стабилизированное питание постоянного тока для работы. Плата питания обеспечивает его.

В архитектуре контроллера A16B-3200 плата питания получает входящее питание — как правило, от главного силового шкафа станка — и обрабатывает его с помощью импульсных регуляторов, линейных пост-регуляторов и фильтрующих каскадов в несколько шин напряжения, которые распределяются по задней панели контроллера.

Каждая шина имеет определенное напряжение и мощность, соответствующие нагрузкам, которые она обслуживает.

Плата питания также включает схемы защиты: защиту от перенапряжения, которая отключает шину до того, как избыточное напряжение повредит последующие платы, защиту от перегрузки по току, которая предотвращает каскадное распространение короткого замыкания на одной шине на другие, и схему плавного пуска, которая последовательно наращивает напряжения питания в контролируемой последовательности при включении.

Светодиодные индикаторы на передней панели платы питания — видимые через переднюю панель контроллера или непосредственно на плате — обеспечивают диагностику первого уровня.

Шина питания, выходящая за пределы допуска, зажигает соответствующий светодиод. Эта быстрая визуальная обратная связь часто является отправной точкой для диагностики того, исходит ли неисправность контроллера от платы питания или откуда-либо еще.

Неисправности платы питания и их симптомы

Сбои платы питания проявляются в узнаваемых симптомах, отличающих их от неисправностей других плат контроллера.

Наиболее полный режим отказа — когда плата питания ничего не выдает — приводит к темному контроллеру: нет дисплея, нет активности светодиодов, нет работы вентилятора. Станок полностью инертен.

Частичные отказы более распространены и более диагностичны.

Одна шина, которая снизилась или вышла из строя, вызывает сбой плат, питающихся от этой шины, в то время как платы на других шинах работают нормально.

Контроллер может частично инициализироваться, показывая некоторую активность на дисплее, а затем остановиться с сигналом тревоги в той точке последовательности запуска, где он впервые обращается к неисправной шине.

Отслеживание сигнала тревоги до этапа запуска, а затем до шины, от которой зависит этот этап, является надежным способом подтвердить плату питания как источник неисправности.

Деградация, связанная с возрастом, является доминирующим механизмом отказа плат питания в контроллерах с длительным сроком службы. Электролитические конденсаторы в импульсном регуляторе и выходных фильтрующих каскадах теряют емкость и увеличивают эквивалентное последовательное сопротивление (ESR) в течение многих лет работы при повышенных температурах.

Затронутая шина питания развивает пульсации, которые в конечном итоге превышают входные допуски последующих плат. До полного отказа симптомом является прерывистость — необъяснимые сбросы, повреждение параметров или хаотичное поведение, зависящее от температуры и ухудшающееся по мере нагрева контроллера во время работы.

Наличие устаревших деталей

Платы серии A16B-3200 от FANUC более ранних поколений контроллеров больше не производятся.

Цепочка поставок на вторичном рынке для этих плат — протестированные излишки от выведенных из эксплуатации станков, профессионально восстановленные платы с замененными конденсаторами и функциональным тестированием, а также ремонтные услуги для конкретных неисправностей на уровне компонентов — является основным источником замены.

При поиске замены A16B-3200-0513 подтвердите точный номер детали на самой плате.

Платы питания в серии A16B-3200, отличающиеся суффиксом, могут иметь разные характеристики шин напряжения, конфигурации разъемов или номинальную мощность. Физическое сходство не является надежным показателем совместимости.

Часто задаваемые вопросы

В1: Контроллер FANUC включается, но выключается через несколько минут работы. Перед выключением не отображается код ошибки. Может ли A16B-3200-0513 быть причиной?

Тепловое отключение после периода прогрева является классическим симптомом старения электролитических конденсаторов в каскаде импульсного регулятора платы питания.

По мере старения конденсаторов их ESR увеличивается с температурой.

Когда плата нагревается, увеличение ESR приводит к тому, что пульсации напряжения превышают порог, который вызывает защиту от перенапряжения или пониженного напряжения, отключая систему.

Появление этого симптома после периода нормальной работы убедительно указывает на плату питания как источник неисправности.

В2: После скачка напряжения контроллер вообще не включается. Входящее питание подтверждено как нормальное. Вероятно ли повреждение платы питания?

Скачки напряжения достигают входных клемм платы питания до того, как защита платы успеет среагировать.

Наиболее уязвимыми компонентами являются входные выпрямительные диоды, входные фильтрующие конденсаторы и первичные коммутирующие транзисторы.

Все они расположены на плате питания. Если входящее питание подтверждено как нормальное, а контроллер не подает признаков жизни, плата питания является первым подозреваемым. Проверьте все доступные предохранители на плате перед заказом замены.

В3: Одна ось ЧПУ показывает ошибки сервопривода, в то время как другие оси работают нормально. Все индикаторы питания на A16B-3200-0513 горят зеленым. Может ли плата питания все еще быть неисправна?

Ошибка сервопривода одной оси при нормальной работе всех шин питания маловероятно исходит от платы питания.

Плата питания одновременно подает питание на все платы — неисправная шина повлияла бы на несколько плат, а не только на одну ось.

Ошибки одной оси указывают на усилитель сервопривода для этой оси, двигатель, кабель обратной связи или схему интерфейса сервопривода, специфичную для этой оси. В этом случае плату питания можно исключить как вероятную причину.

В4: Как следует хранить запасную A16B-3200-0513 для сохранения ее функциональности?

Хранить в оригинальной антистатической упаковке. Поддерживать стабильную комнатную температуру и низкую относительную влажность.

Избегать температурных циклов, которые нагружают паяные соединения на компонентах поверхностного монтажа платы.

Если плата находилась на хранении более нескольких лет, проверьте электролитические конденсаторы на наличие видимых признаков деградации — вздутые верхушки или утечку электролита — перед установкой в производственный станок.

При длительном хранении периодическое восстановление электролитических конденсаторов продлевает срок их службы.

В5: Доступна восстановленная A16B-3200-0513. Что должно включать в себя авторитетное восстановление для платы питания такого типа?

Надлежащее восстановление платы питания включает замену всех электролитических конденсаторов новыми компонентами, соответствующими исходным спецификациям (или конденсаторами с эквивалентными или лучшими характеристиками), проверку и замену любых вышедших из строя защитных устройств, функциональное тестирование под нагрузкой со всеми выходными шинами, измеренными при номинальном токе, и проверку соответствия платы спецификациям точности напряжения и пульсаций.

Косметическая чистка и проверка на наличие физических повреждений завершают полное восстановление.
