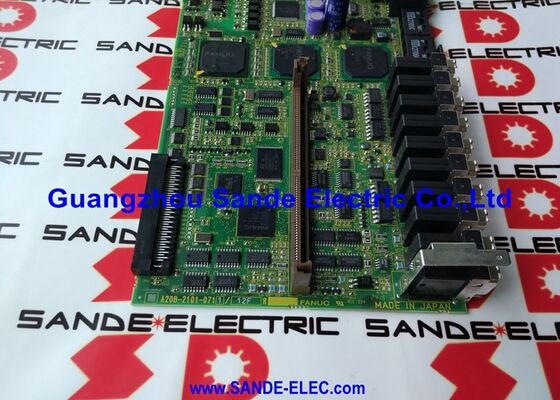

1 ПК Новый Fanuc IO A16B-3200-0500 A16B32000500 A16B-32OO-O5OO

FANUC A16B-3200-0500

Номер части:A16B-3200-0500

Производитель:Корпорация FANUC (Япония)

Тип продукции:ПКБ ввода/вывода

Серия доски:A16B-3200

Совместимые системы:Контроллеры FANUC серии 0i-B

Применение:Интерфейс ввода/вывода и передача данных

Обзор

A16B-3200-0500 - печатная плата ввода/вывода, обычно используемая в контроллерах FANUC серии 0i-B.0i-B - второе поколение компактного семейства FANUC 0i CNC - широко использовался в обрабатывающих центрах и обрабатывающих центрах на протяжении всего периода его производства..

ПКВ ввода/вывода - это плата, отвечающая за цифровой вход и выход между контроллером CNC и полевой проводкой станка.

Каждое чтение датчика и каждый выход ретрансляции из программы лестницы PMC проходит через эту доску на своем пути между логикой контроллера и физической машиной.

0i-B был разработан для экономически эффективной, полнофункциональной работы с ЧПУ в компактном пакете.

Он привёл возможности FANUC i-серии к машинам, где полноразмерные 16i или 18i были бы переопределены.

ПКВ в этой архитектуре выполняет ту же функцию полевого интерфейса, что и ПКВ В/В в более крупных системах FANUC, масштабируемые на требования В/В 0i-B.

A16B-3200-0500 - это доска, выполняющая эту функцию.

В модульной структуре контроллера 0i-B ПКБ ввода/вывода располагается рядом с главной платой процессора и источником питания.

Он направляет цифровые входные сигналы от машины ∙ ограничительные переключатели, датчики близости, переключатели давления, кнопки панели оператора ∙ к регистру входа PMC.

Он управляет выходными сигналами от PMC электродинамических клапанов, реле катушек, шпинделя включить, охлаждающего насоса управления

Этот двунаправленный интерфейс поля является основной целью ПКВ В/В.

Основные характеристики

Архитектура В/В в системе 0i-B

Контроллер 0i-B использует серийный протокол связи I/O Link FANUC для подключения устройств I/O к CNC.

Сигналы от проводки машины доходят до разъемов ПКВ, оцифровываются, а затем передаются через ПКВ.Выходные команды от PMC возвращаются через I/O Link к I/O PCB, который управляет соответствующей выходной цепью.

Эта архитектура последовательной связи означает, что физическое расстояние между контроллером CNC и точкой установки ПКВ В/В не ограничивается длиной отдельных проводов сигнала.

The I/O Link cable carries all channel data between the controller and the I/O hardware — a significant practical advantage in machine tool installations where the CNC cabinet and the machine control panel may be separated by a distance that would make individual wire runs impractical.

ПКВ ввода/вывода обрабатывает сырые полевые сигналы, защищая от переходного шума, управляя условиями короткого замыкания выхода.

Эта сигнальная кондиция означает, что PMC получает чистый сигнал,надежные цифровые представления фактического состояния машины, а не сырые сигналы, подверженные шуму и переключающимся переходным условиям активной промышленной среды.

0i-B Контекст системы

Поколение контроллеров 0i-B, охватывающее 0i-TB для поворота и 0i-MB для фрезы, соответствовало основным тенденциям рынка станков-инструментов в период своего производства.FANUC оснастил его лестничным двигателем PMC-SB7 (на варианте -0491), FSSB сервокоммуникации, и полевой интерфейс I / O Link, предоставляемый через эту доску.

Вместе они определили полную, современную систему ЧПУ.

Машины, построенные на платформе 0i-B, остаются в активном производстве во всем мире.

A16B-3200-0500 I/O PCB, как одна из полевых заменяемых плат в стеке 0i-B,возникает, когда повреждение, связанное с вводом/выводом, связано с платой, а не с полевой проводкой или подключенными устройствами ВВ..

Изоляция от неисправностей √ Доска или проводка?

Неисправности ввода/вывода в системах с ЧПУ являются одними из наиболее распространенных проблем технического обслуживания, но не все неисправности ввода/вывода связаны с ПКВ ВВ.Первый шаг в любом расследовании ошибок ввода/вывода заключается в том, чтобы подтвердить, какой элемент неисправен: полевое устройство, проводка или PCB.

Диагностические экраны PMC CNC показывают состояние каждого канала ввода/вывода.

Канал, который читается неправильно, когда сигнал проводки подтверждается правильным на разъемах платы, указывает на плату.

Канал, который читается правильно только тогда, когда сигнал поля превышает определенный порог, может указывать на деградированную входную схему на платке.

Несоответствие нескольких каналов ввода/вывода друг с другом, особенно каналов одной и той же группы разъемов, указывает скорее на сбой платы, чем на проблему с полевой проводкой.который обычно влияет на один путь сигнала за раз.

Частые вопросы

Вопрос 1: После перебоя в питании в машинном отделении несколько входов перестали читать правильно. Проводка проверяется как хорошая. Может ли A16B-3200-0500 быть поврежден?

Перепады напряжения обычно повреждают входные схемы ПКБ I / O, потому что входы подключаются непосредственно к проводам поля, где энергия перепадов распространяется.

Защитные компоненты на панели поглощают энергию перенапряжения, но повторяющиеся события или сильный перенапряжение могут повредить входные схемы за пределами стадии защиты.

С подтверждением хорошей проводки, доска является следующим элементом для расследования.

Проверьте, находятся ли все затронутые входы в одной группе соединителей. Группированные сбои часто подтверждают повреждение платы.

Вопрос 2: Устройство 0i-B PMC показывает сигнализацию, но все полевые испытания проводки нормальны. ПКВ В/В не имеет видимых повреждений. Может ли плата быть неисправной без видимых признаков?

Да. Многие сбои в работе ПКВ ∙ деградировавшие оптокомплексы, сбои в выходном драйвере ИС, высокосопротивляющие наземные соединения ∙ не дают видимых физических признаков.

Доска, которая выглядит нетронутой, может иметь неисправные внутренние компоненты.

Если подтверждено, что устройства проводки и полевых устройств работают хорошо, в качестве следующего диагностического шага следует заменить ПКВ В/В. Перед завершением диагностики установить замену и подтвердить, что сигнализация отключена.

Вопрос 3: Можно ли использовать A16B-3200-0500 с 0i-TB машины на 0i-MB машине?

Аппаратное обеспечение ПКВ В/В выполняет одну и ту же функцию как в конфигурации 0i-TB (поворота), так и в конфигурации 0i-MB (молирование).

Сама плата не различает между типами машин, она обеспечивает полевое I/O соединение для любой лестницы PMC, загруженной в контроллер.

Подтвердите, что пересмотр и конфигурация I/O Link совместимы.

Если номер части и пересмотр совпадают, то панель может быть заменена между установками 0i-TB и 0i-MB.

Вопрос 4: После замены ПКВ В/В некоторые выходы работают, а другие нет. Программа PMC выглядит правильной. Что следует проверить?

Неработающие выходы после замены платы правильной программой PMC указывают на назначение выходной адреса.

Подтвердить, что карта Y-адреса PMC соответствует назначению разъема ПКВ В/В для затронутых выходов.

Также проверяется, правильно ли установлены любые параметры конфигурации вывода в ЧПУ, которые указывают назначение вывода канала.

Если назначение адреса подтверждено, проверьте неработающие выходные каналы непосредственно с принудительной выходной функцией PMC, чтобы подтвердить, отвечает ли аппаратное обеспечение.

Вопрос 5: ПКВ ввода/вывода была заменена. Теперь машина включается, но ссылка ввода/вывода не устанавливается. Что это указывает?

Неисправность I/O Link после замены платы указывает либо на несоответствие конфигурации I/O Link между новой платой и контроллером, либо на неисправное соединение кабеля I/O Link,или ошибка платы на замене.

Проверьте кабель I/O Link между главной платой процессора и ПКВ I/O ¢ подтвердите, что оба конца надежно соединены.

Также подтвердите, что конфигурация слота I/O Link в параметрах CNC соответствует адресу I/O Link новой платы.

Если оба подтверждены, то сама заменная доска может быть неисправной.
