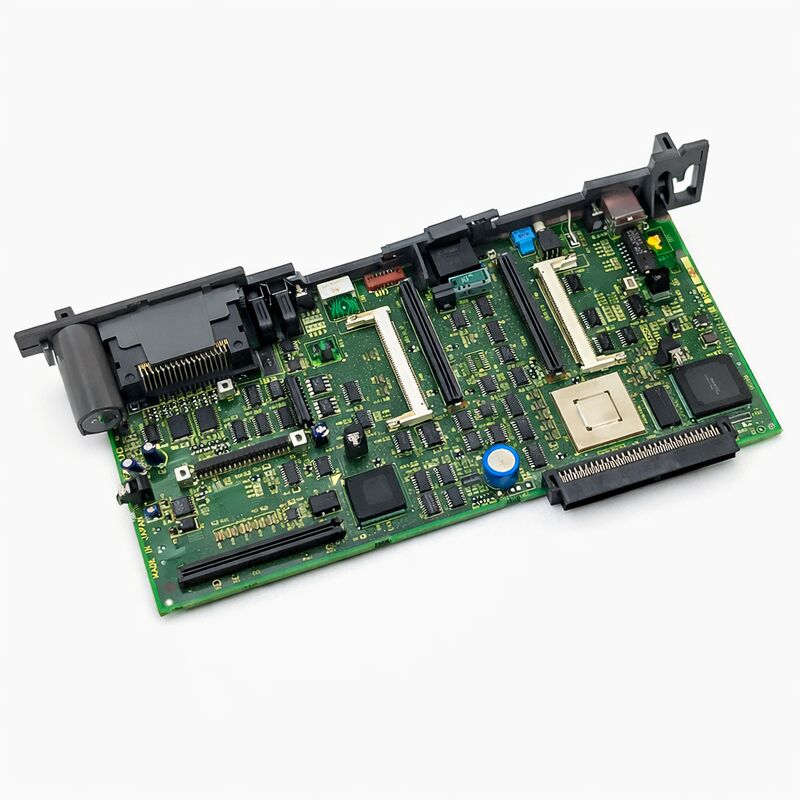

FANUC A16B-3200-0425 ПЛАТА процессора A16B32000425 A16B-32OO-O425

FANUC A16B-3200-0425

Основная панель контроллера 21i-B

A16B-3200-0425 является основным процессором PCB для FANUC серии 21i-B CNC ¢ доска, которая запускает программное обеспечение CNC, выполняет программу лестницы PMC, управляет памятью и интерфейсами I / O,и координирует все функции контроллера через фоновый планКогда эта доска выходит из строя, контроллер выходит из строя, и машина полностью останавливается.

Серия 21i-B представляет собой компактную платформу серии i от FANUC для небольших и средних станков-инструментов, малых станков обработки и многофункциональных машин, обычно работающих на двух-четырех управляемых осях..Он обеспечивает качество и надежность i-серии в меньшем наборе функций, чем 16i и 18i.знакомый интерфейс оператора) является общим для больших платформ I-серии, так что программы части и процедуры оператора передаются без изменений.

DPL отдельноидентифицирует архитектуру: электроника процессора и интерфейс дисплея расположены на отдельных платах.Плата процессора обрабатывает всю обработку самостоятельно и подключается к дисплею через определенные интерфейсные соединения. Если дисплей не работает, панель процессора остается неизменной и наоборот. Замена нацелена только на неисправный компонент.

Основные характеристики

21i-B против 16i и 18i ️ Этот совет не взаимозаменяем

Серия A16B-3200 охватывает основные платы процессора на нескольких поколениях серии I. Серия A16B-3200-0425 является конкретно вариантом F21i-B.и 21i используют разные номера частей основных плат процессора в этой семье Инсталляция A16B-3200-0425 в 16i или 18i приводит к неудачам в запуске.Убедитесь, что машина серии 21i-B перед заказом..

Замена этой доски. Замена данных обязательна.

Замена A16B-3200-0425 прибывает с заводским программным обеспечением управления CNC в его FROM.и сохраненные программы находится в модулях памяти и должен быть восстановлен из резервного копирования после замены платы.

Если резервное копирование завершено, восстановление данных является определенным процессом.восстановление машины требует перестройки параметров, установленных на основе документации, что занимает много времени и требует глубокого знания первоначальной конфигурации машины..

Перед тем, как заключить, что совет провалился, check control power supply voltages and confirm all backplane and memory module connectors are fully seated — a failing power supply or a partially disengaged connector produces identical symptoms to a failed CPU board at a fraction of the cost.

Частые вопросы

Вопрос 1: Появляется ошибка оперативной памяти при включении после отключения питания.

Ошибка оперативной памяти после отключения питания обычно означает потерю данных SRAM, вызванную истощением батареи.Проверьте напряжение батареи и замените его. Восстановить параметры из резервного копирования. Только если сигнализация сохраняется после замены батареи и восстановления параметров, должна быть проверена плата процессора.

Вопрос 2: После молнии на доске не загорают светодиоды.

Проверьте блок питания контроллера перед доской.Если питание не обеспечивает правильное напряжениеИзмеряйте напряжение питания на входе питания доски, прежде чем заключить, что доска неисправна.

Вопрос 3: Заменяющая плата установлена и контроллер запускается, но функции машины ведут себя неправильно.

Неправильное поведение после восстановления говорит о том, что резервная копия была неполной или версия программного обеспечения FROM на заменной плате отличается от оригинальной.Различная версия FROM может интерпретировать некоторые значения параметров по-разному или применять различные параметры по умолчанию. Сравните версии FROM между оригинальной и заменной платой если они отличаются, загрузка правильной версии FROM является первым шагом до дальнейшего устранения неполадок параметров.

Q4: Как подтвердить неисправность платы процессора без наличия заменной платы?

Запишите все коды сигнализации и их последовательность при запуске.Проверьте диагностические светодиодные индикаторы на панели . Сравните состояние светодиода и коды сигнализации с диагностическими диаграммами на панели процессора в руководстве по техническому обслуживанию.

Вопрос 5: Совместим ли A16B-3200-0425 с любыми контроллерами 16i или 18i?

А16Б-3200-0425 - это вариант F21i-B.и 21i используют разные спецификации основных платок процессора в семействе A16B-3200 Установка этой платы в 16i или 18i приводит к отказу в запуске.
