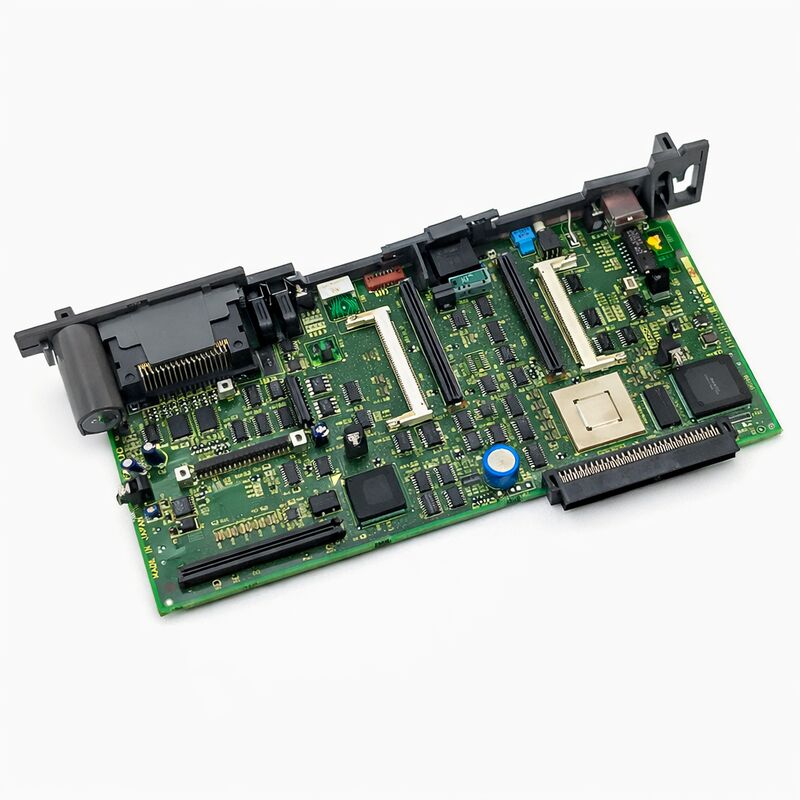

Использованная панель FANUC A16B-3200-0325 A16B32000325 A16B-32OO-O325

FANUC A16B-3200-0325∙ Серия 18i-A / 180i-A Самостоятельный главный процессор PCB 18i-MA / 18i-TA / 180i-MA / 180i-TA

Задняя плоскость самостоятельного управления 18i-A

A16B-3200-0325 является основным процессором для контроллеров FANUC серии 18i-A и 180i-A в автономной конфигурации.электронику CNC помещают в отдельный шкаф от панели оператораЭтот основной ПКБ представляет собой заднюю поверхность этого корпуса управления, на которой расположены карты процессора CPU, сервомодули связи FSSB, графические карты, модули памяти FROM/SRAM,и опционные доски установленыКогда эта доска выходит из строя, с ней выходит и весь контроль.

18i/180i Model A была средней и высокой производительности платформы FANUC i-Series CNC, развернутой в центрах обработки, торинговых центрах и комбинированных станках с 1990-х и 2000-х годов.Многие из этих машин остаются в активном производстве. 180i-A вариант добавляет функциональность Open CNC - среду для ПК на базе Windows, работающую наряду с ядром CNC - для пользовательских интерфейсов оператора и приложений управления данными.Как 18i-A, так и 180i-A используют A16B-3200-0325 в качестве основной платыРазличия между ними заключаются в программном обеспечении и установленном оборудовании ПК, а не в этом PCB.

Самостоятельная архитектура вмещает больше слотов для подключения, чем конструкции FANUC для LCD-накопителя, что делает ее конфигурацией, используемой для приложений с более высокой опцией загрузки.

Основные характеристики

Критическая: Модель А - это не Модель Б.

A16B-3200-0325 является основной платой модели A. Более поздняя модель B использует другой номер части (A16B-3200-0421 и связанные).Модели A и B не взаимозаменяемы. Определения разъемов и форм-факторов различаются между двумя поколениями..Прежде чем заказать замену, подтвердите поколение модели на этикетке установленной платы и в документации машины.

Поставляется без подключаемых панелей

A16B-3200-0325 является только основной платой. Карты процессора CPU, модули FSSB, графические карты, FROM/SRAM память и модули DRAM - это отдельные компоненты со своими номерами деталей.При замене этой главной доски, подключательные панели из исходного управления обычно могут быть переданы на замену при условии, что они не повреждены.они должны быть получены отдельно.

Частые вопросы

Вопрос 1: все светодиоды на главной плате выключены при включении.

Начинайте с питания, а не с основной платы. Самостоятельный корпус содержит специальную плату питания (5V / 24V), которая питает основную плату.Неисправный источник питания производит тот же симптом нулевого светодиода за долю стоимости замены основной платы. Проверьте входное и выходное напряжение источника питания сначала. Только после подтверждения правильности источника питания и выключения светодиодов, если основная плата будет считаться неисправной.

Вопрос 2: Управление достигает экрана загрузки FANUC, но задерживается и не будет продолжать нормальную работу.

Остановка загрузочного экрана на системах 18i-A чаще всего связана с проблемой FROM или SRAM-модуля, поврежденным контентом FROM, непрочитываемым модулем FROM или недействительными параметрами SRAM.Доступ к меню загрузки и проверка статуса модуля FROM. Попробуйте проверку FROM с экрана загрузки. Если проверка FROM не удается, модуль FROM нуждается в уходе, прежде чем нормальная работа может быть возобновлена.

Вопрос 3: Можно ли использовать плагины системы 18i-B (модель B) в системе A16B-3200-0325?

Модель А и модель В плагинов не являются взаимозаменяемыми. Коннектор определения, формы факторов и версии программного обеспечения отличаются между поколениями моделей.Используйте только модели A совместимые плагины с A16B-3200-0325. Определите совместимые платы из списка оригинальных деталей машины или из этикетки на в настоящее время установленных платах.

Вопрос 4: После замены основной платы параметры автоматически передаются из платы подключения?

Если модуль SRAM не поврежден и перенесен на заменяющую головную плату,его сохраненные параметры доступны после замены, если резервная батарея поддерживает данные в течение периода отключения во время ремонта.Всегда проверяйте состояние батареи SRAM и подтверждайте, что все параметры правильные и полные, прежде чем возвращать машину в производство.

Вопрос 5: Машина 18i-MA. Подходит ли A16B-3200-0325 также для вариантов 18i-TA и 180i?

Да. A16B-3200-0325 является основной платой для полной серии 18i-A / 180i-A платформы: 18i-MA, 18i-TA, 180i-MA, 180i-TA и других подвариантов в поколении Model A.Различия между подтипами станков обработки (МА) и станков поворота (ТА) заключаются в конфигурации программного обеспечения и параметрах., а не в самой аппаратной системе главной платы.
