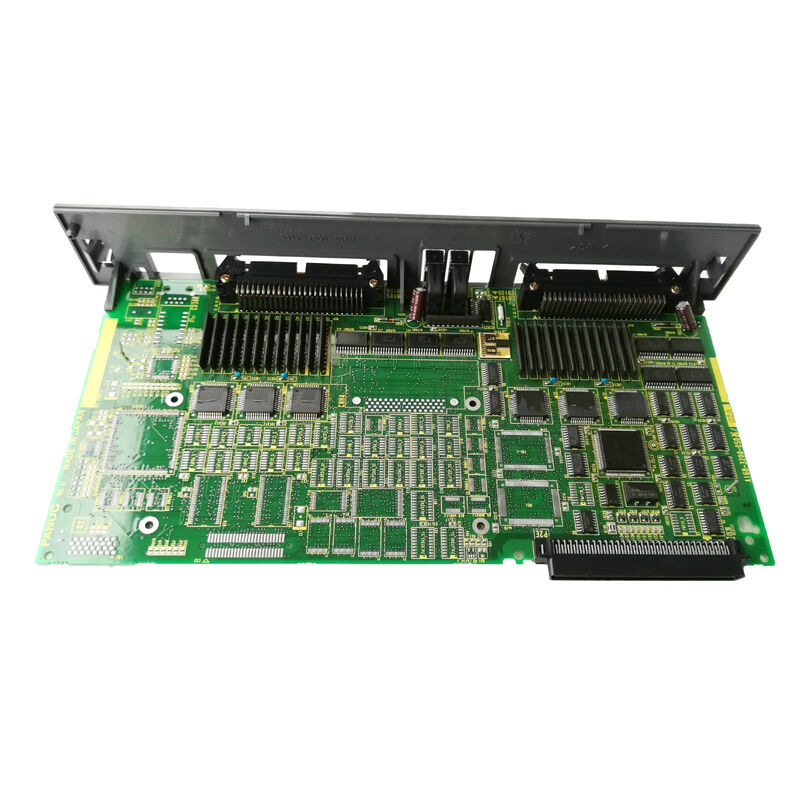

1 шт. Использованная панель управления FANUC A16B-3200-0071 Испытана A16B32000071 A16B-32OO-OO71

А16Б-3200-0071 | ЦП робота FANUC Высокоскоростная арифметическая плата — специальный математический сопроцессор/кинематика/планирование траектории/контроллер робота

Арифметический процессор — специальный математический процессор

A16B-3200-0071 не является платой ЦП общего назначения. Это специализированный арифметический сопроцессор — плата, полностью предназначенная для самых ресурсоемких вычислений в управлении роботами.

Движение промышленного робота требует непрерывных математических вычислений в реальном времени:

Прямая и обратная кинематика:В каждом цикле обновления сервопривода контроллер должен решать кинематические уравнения, которые связывают углы шарниров с положением рабочего органа робота в трехмерном пространстве. Для 6-осевого робота это включает в себя решение набора из шести связанных нелинейных уравнений, что требует больших вычислительных затрат даже на современном оборудовании и критически важно по времени при скорости обновления сервопривода.

Интерполяция траектории:Плавное движение от точки к точке требует вычисления непрерывных значений положения, скорости и ускорения для всех шести суставов одновременно на основе запрограммированного пути на каждом шаге интерполяции.

Координатные преобразования:Преобразование между мировыми координатами (декартовы X/Y/Z), координатами инструмента и координатами соединений — и обратно — при каждом цикле обновления. Переводы и вращения в трехмерном пространстве требуют интенсивной матричной математики.

Расчеты предотвращения столкновений:Более продвинутые робототехнические приложения в режиме реального времени выполняют проверку разрешений на соответствие определенным 3D-зонам отчуждения.

A16B-3200-0071 предоставляет выделенные кремниевые ресурсы для этой математической нагрузки, освобождая главную плату ЦП от вычислительной нагрузки, чтобы она могла управлять связью, программной логикой и координацией системы без арифметической нагрузки, замедляющей ее реакцию.

Основная информация о продукте

Зачем нужна отдельная арифметическая доска?

Естественный вопрос: зачем выносить арифметическую обработку на выделенную плату, а не интегрировать все в более мощный основной процессор?

Исторический контекст:A16B-3200-0071 был разработан в эпоху, когда специальные сопроцессоры с плавающей запятой и DSP обеспечивали значительно более высокую арифметическую производительность, чем процессоры общего назначения, особенно для тригонометрических и матричных операций, важных для робототехники. Использование специальной арифметической доски было инженерным оптимальным решением того времени.

Надежность и удобство обслуживания:Выделение арифметической функции на выделенной плате означает, что сбой арифметического процессора устраняется путем замены одной конкретной платы, не затрагивая основную плату ЦП или остальную электронику контроллера.

Параллельное вычисление:Арифметическая плата и основной ЦП могут работать параллельно: арифметическая плата рассчитывает следующий сегмент траектории, в то время как основной ЦП обрабатывает опрос ввода-вывода, загрузку программы и связь с оператором.

Сценарии применения

Арифметическая ошибка контроллера робота:Контроллер робота FANUC выдает ошибки при выполнении траектории — отклонения траектории движения, ошибки кинематических расчетов или специфичные для робота сигналы тревоги, указывающие на уровень обработки. В качестве неисправности определена арифметическая плата A16B-3200-0071. Замена восстанавливает правильный расчет кинематики и траектории.

Модернизация контроллера:Старый контроллер робота FANUC возвращается в эксплуатацию после хранения. A16B-3200-0071 заменяется в рамках систематического электронного ремонта, чтобы гарантировать, что все критически важные платы обработки находятся в заведомо исправном состоянии.

Часто задаваемые вопросы

В1: Какой тип контроллера робота использует A16B-3200-0071?

Серия A16B-3200-007x связана с контроллерами роботов FANUC — вероятно, LR Mate и родственными семействами компактных контроллеров роботов, основанными на смежности A16B-3200-0070 (основной процессор LR Mate 100). Подтвердите подходящую модель контроллера робота из документации контроллера.

Вопрос 2: В чем разница между A16B-3200-0071 (арифметический) и A16B-3200-0070 (основной процессор)?

A16B-3200-0070 — это основная плата ЦП, отвечающая за выполнение программ, связь, управление вводом-выводом и общую координацию системы. A16B-3200-0071 — арифметический сопроцессор, предназначенный для кинематических и траекторных расчетов. Обе платы работают вместе в одном контроллере; ни один из них сам по себе не обеспечивает полного управления роботом.

В3: Требует ли замена A16B-3200-0071 изменений в программе робота?

Нет. Программы робота и системные параметры находятся в модулях SRAM или FROM — отдельно от арифметической платы. Замена A16B-3200-0071 не влияет на сохраненные данные программы или параметров. После установки замены контроллер повторно инициализируется, и арифметическая плата возобновляет свою вычислительную роль, используя существующую конфигурацию системы.

Вопрос 4. Какие сигналы тревоги указывают на возможную неисправность A16B-3200-0071?

Сигналы тревоги, связанные с ошибками расчета движения робота — сигналы отклонения траектории, коды кинематических ошибок, сбои вычисления положения или сигналы сервопривода, не связанные с внешними причинами (двигатель, энкодер, привод) — могут указывать на неисправность арифметической платы. Сигналы тревоги, относящиеся к уровню арифметической обработки, описаны в соответствующем руководстве по техническому обслуживанию контроллера робота FANUC.
