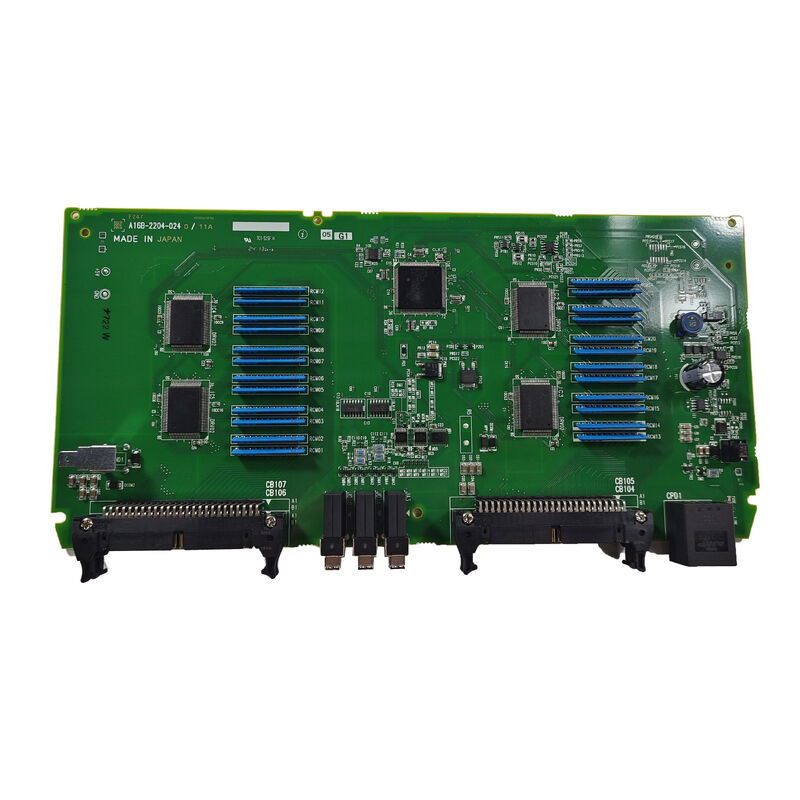

Использованная панель FANUC A16B-2204-0240 A16B22040240 A16B-22O4-O24O

А16Б-2204-0240 | Плата ввода-вывода FANUC — A02B-0319-C001 / Интерфейс ввода-вывода / Системы ЧПУ 0i-D / Серия A16B-2204

A02B-0319-C001 — Блок ввода-вывода и его внутренняя плата

A02B-0319-C001 представляет собой законченный блок ввода-вывода — корпусной узел, который обеспечивает интерфейс цифрового ввода и вывода между ЧПУ FANUC и полевыми устройствами станка. A16B-2204-0240 является активной платой внутри этого устройства.

Префикс A02B-0319 идентифицирует этот блок ввода-вывода как принадлежащий аппаратному обеспечению FANUC CNC серии 0i-D. Суффикс -C001 обозначает конкретный вариант в семействе модулей 0i-DI/O.

В блоке A02B-0319-C001:

• Полевая проводка от датчиков машины, переключателей и исполнительных механизмов заканчивается на клеммных колодках устройства.
• Плата A16B-2204-0240 принимает входные сигналы от этих клеммных колодок и записывает в них выходные команды.
• Данные ввода-вывода передаются между A16B-2204-0240 и PMC ЧПУ 0i-D по последовательной шине I/O Link.

Основная информация о продукте

Роль платы ввода-вывода в системах ЧПУ 0i-D

FANUC серии 0i-D (0i Model D) — это хорошо зарекомендовавшая себя платформа ЧПУ для станков общего назначения. Его архитектура ввода-вывода использует шину I/O Link для подключения PMC ЧПУ к внешним блокам ввода-вывода, таким как A02B-0319-C001. Каждый блок ввода-вывода подключается к каналу ввода-вывода в качестве подчиненного узла, сообщая о состоянии входов и принимая выходные команды от ведущего устройства PMC в ЧПУ.

Роль A16B-2204-0240 в этой архитектуре:

Входное сканирование:В каждом цикле сканирования PMC A16B-2204-0240 считывает все состояния входных клемм и передает их в ЧПУ через канал ввода-вывода. Сигналы переключателей, датчиков и энкодеров, подключенные к входным клеммам устройства, достигают PMC через эту плату.

Выходное вождение:В каждом цикле сканирования PMC ЧПУ записывает выходные команды через канал ввода-вывода на A16B-2204-0240, который соответствующим образом управляет выходными клеммами — активируя катушки реле, соленоиды, индикаторные лампы и другие исполнительные механизмы, подключенные к устройству.

При выходе из строя A16B-2204-0240 весь блок ввода-вывода перестает отвечать — PMC подает сигнал тревоги, и все функции машины, управляемые этим блоком ввода-вывода, останавливаются.

Сценарии применения

Неисправность печатной платы блока 0i-DI/O:Обрабатывающий центр с ЧПУ FANUC 0i-D вырабатывает сигналы тревоги канала ввода-вывода, специфичные для адреса устройства A02B-0319-C001. Испытания проводки на местах подтверждают правильность всех внешних сигналов на клеммных колодках. В качестве неисправности определяется печатная плата A16B-2204-0240. Замена восстанавливает полную функцию ввода-вывода.

Капитальный ремонт блока ввода/вывода:Система ЧПУ 0i-D проходит комплексный ремонт. A16B-2204-0240 заменяется в рамках систематической замены платы блока ввода-вывода.

Часто задаваемые вопросы

Вопрос 1: Что отличает A02B-0319-C001 (блок 0i-D) от A02B-0309-C001 (блок 0i-C)?

Префикс A02B-0319 идентифицирует оборудование поколения 0i-D; A02B-0309 идентифицирует поколение 0i-C. A16B-2204-0240 указан для A02B-0319-C001 (0i-D). Для сравнения, A16B-2203-0881 обслуживает A02B-0309-C001 (для систем 0i-C/Series 16-C). Это разные поколения оборудования и платы не взаимозаменяемы.

Вопрос 2: Требует ли замена A16B-2204-0240 изменений параметров или программы PMC?

Нет. Программа PMC адресует ввод-вывод по адресу канала ввода-вывода, а не по идентификатору платы. Замена A16B-2204-0240 на плату идентичной конфигурации с тем же адресом канала ввода-вывода восстанавливает полную связь ввода-вывода без каких-либо изменений PMC.

Вопрос 3: Сколько точек DI и DO обеспечивает A16B-2204-0240?

Количество входов/выходов A16B-2204-0240 определяется конструкцией блока ввода-вывода A02B-0319-C001. Точное количество входов/выходов уточняйте в руководстве по подключению оборудования FANUC 0i-D или в спецификациях A02B-0319-C001. Комплектация DI/DO варьируется в зависимости от варианта блока ввода-вывода семейства 0i-D.

Вопрос 4. Какой адрес узла канала ввода-вывода назначен модулю A02B-0319-C001?

Адрес канала ввода-вывода настраивается во время установки ЧПУ и документируется в электрических характеристиках станка. После установки сменного A16B-2204-0240 назначение адреса узла канала ввода-вывода должно совпадать с адресом исходной платы, чтобы гарантировать, что PMC продолжает адресовать входы-выходы этого устройства по тем же адресам, которые он всегда использовал.
