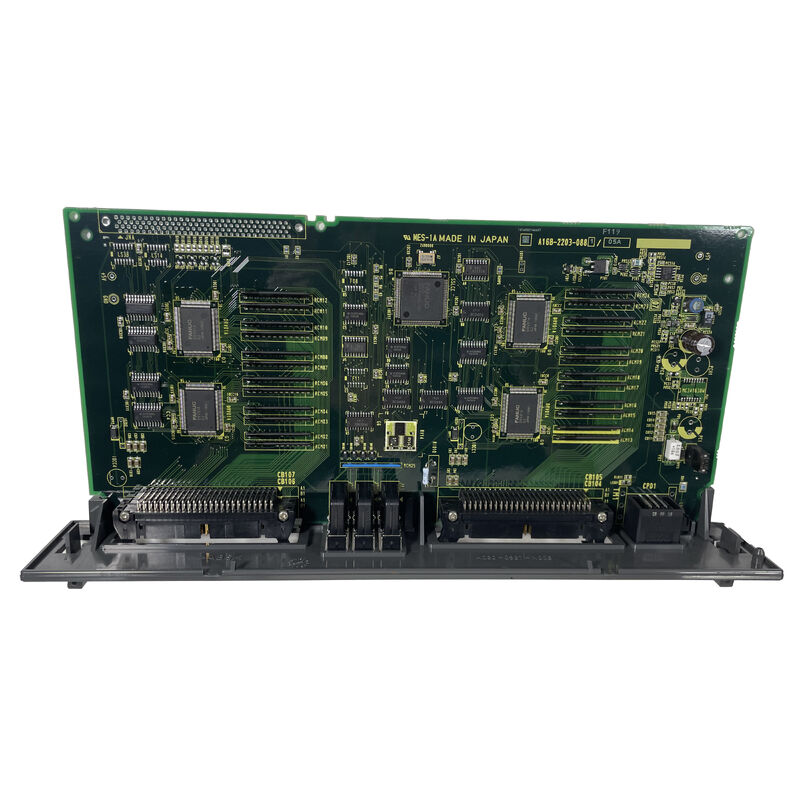

Fanuc A16B-2203-0881 Модуль A16B22030881 A16B-22O3-O881

A16B-2203-0881∙ FANUC модуль ввода и вывода PCB 96DI / 64DO / MPG вывод / A02B-0309-C001 / серия 16-C / 18-C / 21-C / 16i-TA

96 входов, 64 выходов и порт MPG

A16B-2203-0881 - это плотное устройство с 96 цифровыми входами, 64 цифровыми выходами,и интегрированный выход MPG делает его одним из самых мощных одноплощадочных решений в экосистеме FANUC CNC.

Количество сигналов 96 DI / 64 DO соответствует потребностям полностью оборудованного центра обработки или центра поворота с помощью ЧПУ:

96 цифровых входов:датчики положения и ограничительные переключатели для осей и фиксаторов машины; гидравлическое подтверждение давления и потока; кодирование положения журналов инструментов; состояние блокировки дверей и предохранительных ворот;датчики системы охлаждения; переключатели панели оператора (стадии выбора режима, контакты переключения скорости подачи, кнопки функции); ориентация шпинда завершена; подтверждение зажима/отжима паллет;и сигналы состояния вспомогательной схемы машины.

64 цифровых выхода:Реле насоса охлаждающей жидкости; запуск гидравлической системы; освобождение тормоза оси; блокировка двери; контактторы запуска и направления шпинда; приводы журналов инструментов; приводы переменщиков поддонов; индикаторные лампы для активных циклов;Стойка питания, сигнализация и состояние машины; сервопривод включен; и вспомогательные выходы реле M-кода.

Выходной MPG:Выход MPG (ручный генератор импульсов) обеспечивает интерфейс для кодера ручного колеса, используемого при ручном позиционировании.Операторы поворачивают рулевое колесо, чтобы переместить оси в мелких шагах выходной MPG доставляет эти данные о положении от рулевого колеса к CNC.

Основные характеристики

Внутри блока ввода/вывода A02B-0309-C001

A02B-0309-C001 - это физическое корпус устройство ввода/вывода, которое устанавливается в электрическом шкафу машины или рядом с ним.

Устройство I/O подключается к шине I/O Link CNC. A16B-2203-0881 как I/O Link Master PCB (или подключенный узел I/O) управляет двунаправленным обменом данными:

• Полевая проводка от переключателей машины, датчиков и приводов соединяется с терминальными блоками блока В/В
• A16B-2203-0881 считывает входные состояния и записывает команды вывода через комплект сигнала 96/64
• Все 96 DI + 64 DO + MPG потоки данных между A16B-2203-0881 и PMC CNC в каждом цикле сканирования В/В

Когда A16B-2203-0881 выходит из строя, все вводы и выводы машины через эту установку прерываются. Стрельба сигнализации PMC, остановка последовательностей машины, и никакие кнопки панели оператора не реагируют через эту панель.

Сценарии применения

Неисправность В/В станции обработки серии 16-С:В CNC-оборудовании FANUC серии 16-C разрабатываются сигналы PMC, влияющие на широкий спектр функций машины.ПКБ A16B-2203-0881 внутри ПКБ A02B-0309-C001 идентифицируется как ошибкаЗамена восстанавливает полноценную функцию ввода/вывода 96/64.

Серия 21-C CNC с ошибкой MPG:Неудача ручной работы √ вращение ручного колеса не приводит к движению оси. Выход MPG на A16B-2203-0881 идентифицируется как ошибка.Замена восстанавливает работу ручного колеса вместе со всеми устройствами 96/64.

Частые вопросы

Вопрос 1: Совместим ли A16B-2203-0881 с серией 16-C/18-C/21-C и серией 16i-TA?

A16B-2203-0881 для FANUC серии 16-C, 18-C и 21-C. В списке IndiaMART также упоминается серия 16i-TA.и A16B-2203-0881 является указанным PCB внутри этого блока для этих систем.

Вопрос 2: Требуется ли замена A16B-2203-0881 изменениями в программе PMC?

Нет, программа PMC обращается к I/O по адресу I/O Link.Замена A16B-2203-0881 на правильно установленную замену на одном и том же адресе I/O Link восстанавливает связь I/O без каких-либо изменений программы PMCПроверьте все функции ввода/вывода 96/64 и MPG после установки перед возвращением к производству.

Вопрос 3: Какие коды сигнализации указывают на сбой A16B-2203-0881?

Ошибки связи I/O Link, сигнализация PMC, указывающая на диапазон адресов, присвоенный блоку A02B-0309-C001,и спорадические или полные сбои ввода/вывода, не обусловленные неисправностями в полевой проводке, указывают на то, что A16B-2203-0881 может быть неисправенПодтвердите целостность кабеля по всем терминальным блокам, прежде чем решить, что панель не работает.

Вопрос 4: Какова максимальная высота для A16B-2203-0881?

A16B-2203-0881 предназначен для эксплуатации на высоте до 1000 метров.Для установок с ЧПУ выше этой высоты, подтвердить пригодность с помощью технической документации FANUC или применить дополнительные меры охлаждения.
