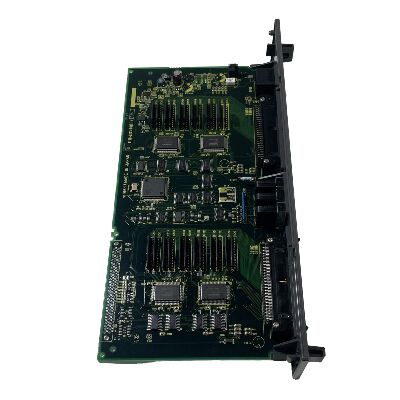

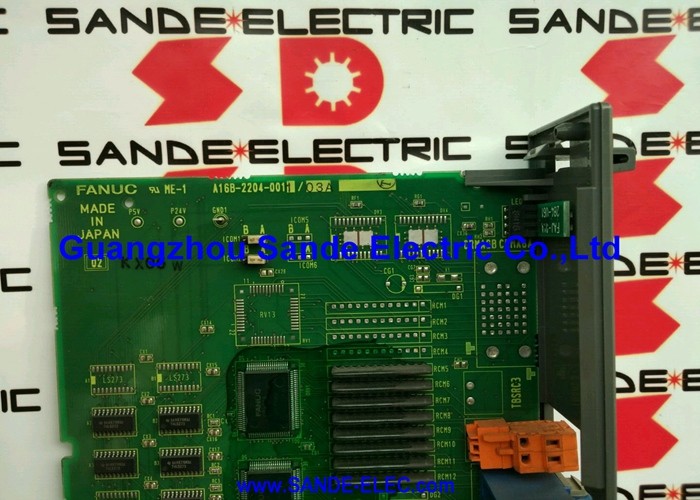

Плата ввода-вывода FANUC Не используется A16B-2203-0820 A16B22030820 A16B-22O3-O82O

А16Б-2203-0820 | Монтажная плата FANUC Alpha-i SPM-5.5HVi — A06B-6121-H006 / A06B-6122-H006 / шпиндельный модуль 400–480 В переменного тока высокого напряжения / 5,5 кВт

Alpha-i SPM HV — высоковольтный шпиндель для регионов с напряжением 400 В

Ассортимент продукции FANUC Alpha-i SPM (модуль питания шпинделя) охватывает два стандарта входного напряжения:

Стандартное напряжение (серия 200 В: A06B-6111, A06B-6116, A06B-6128):Для машин, установленных в регионах с трехфазным питанием 200–240 В — Япония, некоторые регионы Северной Америки и другие регионы с напряжением 200 В.

Серия высокого напряжения (ВН) (A06B-6121, A06B-6122):Для машин, установленных в регионах с трехфазным питанием 380–480 В — Европа, большая часть Азии и другие регионы с напряжением 400 В.

A06B-6121 и A06B-6122 представляют собой варианты типа A и типа B серии Alpha-i SPM HV. A16B-2203-0820 — это монтажная плата для самого маленького шпиндельного модуля высокого напряжения в этом диапазоне:СПМ-5.5ХВи— шпиндельный усилитель мощностью 5,5 кВт, работающий непосредственно от сети переменного тока 400–480 В.

Ключевые характеристики

Тип A против типа B — два варианта SPM-5.5HVi, одна монтажная плата

Модули SPM-5.5HVi A06B-6121-H006 (Тип A) и A06B-6122-H006 (Тип B) используютта же монтажная плата A16B-2203-0820. Разница между типом A и типом B заключается в плате управления:

• Тип А (A06B-6121-H006):Использует плату управления A20B-2100-0800.
• Тип B (A06B-6122-H006):Использует плату управления A20B-2100-0801.

Монтажная плата обеспечивает общее сильноточное оборудование, используемое обоими типами. Это означает, что один A16B-2203-0820 может работать с любым типом — тип определяется тем, какая плата управления установлена ​​рядом с ним.

Сценарии применения

Ремонт шпиндельного модуля Alpha-i HV:Европейский станок с ЧПУ (питание 400 В) имеет шпиндельный модуль A06B-6121-H006 SPM-5.5HVi. Диагностирована неисправность монтажной платы — выходные разъемы двигателя имеют повреждения. Для ремонта необходим A16B-2203-0820.

Ремонт на уровне платы модуля SPM:Специализированная ремонтная мастерская с ЧПУ восстанавливает агрегаты СЗМ A06B-6121-H006 и A06B-6122-H006. A16B-2203-0820 имеется на складе в качестве общей монтажной платы для модификаций как типа A, так и типа B.

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать A16B-2203-0820 с A06B-6121-H006 (тип A) и A06B-6122-H006 (тип B)?

Да. В руководстве по техническому обслуживанию серии FANUC αis (B-65285EN/03) A16B-2203-0820 подтверждается как монтажная плата для SPM-5.5HVi типа A (A06B-6121-H006) и типа B (A06B-6122-H006). Платы управления различаются (A20B-2100-0800 для типа A, A20B-2100-0801 для типа B), но монтажная плата общая.

Вопрос 2. Подходит ли SPM-5.5HVi для регионов с входным напряжением 200 В?

Нет. SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) специально рассчитан на трехфазное входное напряжение 400–480 В переменного тока — класс высокого напряжения (ВН). Для регионов с напряжением 200–240 В переменного тока подходящей спецификацией является серия SPM-5.5i со стандартным напряжением (разные номера заказа A06B с разными монтажными платами). Никогда не подключайте шпиндельный модуль высокого напряжения к источнику питания 200 В.

Вопрос 3. С какими номиналами двигателей шпинделя совместим SPM-5.5HVi (модуль A16B-2203-0820)?

SPM-5.5HVi рассчитан на мощность двигателя шпинделя 5,5 кВт. Он совместим со шпиндельными двигателями FANUC класса Alpha-i мощностью 5,5 кВт или ниже — обычно это двигатели в диапазоне от αiIP 2.2 до αiIP 5.5. Для шпиндельных двигателей большей мощности требуются более крупные модули SPM (SPM-11HVi, SPM-15HVi и т. д.) с собственными соответствующими монтажными платами.

Вопрос 4: Каковы требования к разрядке перед доступом к A16B-2203-0820 внутри SPM-5.5HVi?

Модуль SPM-5.5HVi содержит конденсаторы шины постоянного тока, заряжаемые примерно до 540–650 В постоянного тока от входа 400–480 В переменного тока. После отключения сетевого питания время разряда соответствует спецификации руководства по техническому обслуживанию FANUC для соответствующей модели SPM HV. Прежде чем получить доступ к внутренним платам, убедитесь, что напряжение на шине ниже 50 В постоянного тока с помощью калиброванного измерителя. Более высокое напряжение шины высоковольтных модулей (по сравнению с модулями на 200 В) сохраняет больше энергии — поэтому меры предосторожности при разрядке соответственно более важны.

В5: Должен ли A16B-2203-0820 соответствовать той же производственной партии, что и плата управления?

Никакого специального сопоставления партий не требуется. Монтажная плата A16B-2203-0820 и сопутствующая плата управления (A20B-2100-0800 или A20B-2100-0801) предназначены для сборки из любой производственной партии. Применяется стандартная совместимость деталей FANUC: для справки можно указать конкретный суффикс версии каждой платы (например, /02A, /05B), но более поздние версии обратно совместимы с более ранними, выполняющими ту же функциональную роль.
