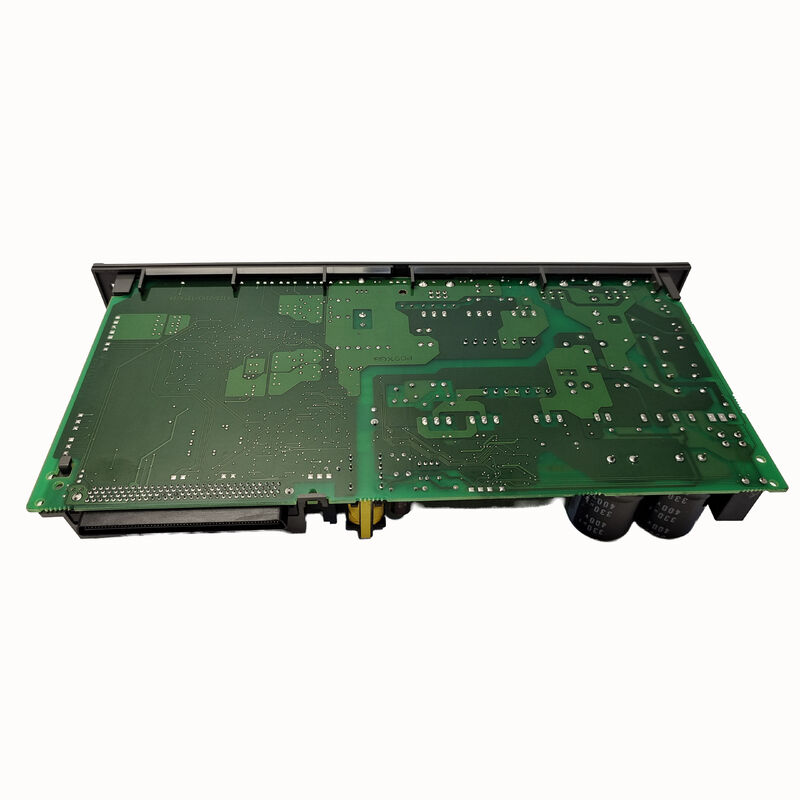

Использованная панель FANUC A16B-2203-0815 A16B22030815 A16B-22O3-O815

A16B-2203-0815∙ FANUC A16B-2203 Серия ПК с ЧПУ ∙ 081x Диапазон панелей приводов / Промышленная автоматизация / Серво- и шпиндельные системы

A16B-2203-081x ️ Диапазон панели привода

Номерная группа A16B-2203-081x - это определенный раздел серии A16B-2203, ориентированный на печатные платы приводной системы.

A16B-2203-0810:Подтверждена как "PCB ¢ ALPHA-I SERVO SVM2-20/20HVi" ¢ панель проводки для двухосевого сервомодуля высокого напряжения (HV) 400VAC, обслуживающего машины в районах питания 400V.

A16B-2203-0800 ¥0803:В руководстве по техническому обслуживанию FANUC αis (B-65285EN/03) приведены панели проводки для серии αis SVM1 HV:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

The A16B-2203-0815 occupies the 0815 position in this range — placing it within the 400VAC High Voltage servo drive PCB family that includes the 0800–0803 SVM1 HV wiring boards and the 0810 SVM2 HV board.

Основная информация о продукте

Контекст высоковольтного привода 400V Регион применения

Машины, установленные в регионах с трехфазным питанием 400-480ВАК, требуют высоковольтных (ВВ) сервоприводов.Усилители серии HV обрабатывают это непосредственно из сетевого питания без отдельного трансформатора.

Весь диапазон A16B-2203-080x - 081x соответствует этой категории HV-приводов:

• SVM1 HV кабельные панели (0800?? 0803) обслуживают одноосевые модули HV
• SVM2 HV board (0810) обслуживает модули HV с двумя осями
• A16B-2203-0815 обслуживает свою специфическую конфигурацию сервоусилителя HV

Этот диапазон HV является наиболее распространенной конфигурацией сервопривода в европейских, азиатских и большинстве экспортных рынков станков с ЧПУ. Любой станковой инструмент, продаваемый в регион поставки 400 В, использует сервоприводы класса HV.

Сценарии применения

Неисправность ПК с сервоприводом HV:Машина с ЧПУ на 400В сети питания создает сервосигнализацию на оси, управляемой модулем, содержащим A16B-2203-0815.доска определена и заменена.

Ремонт модуля приводаСпециализированная сервисная мастерская CNC, занимающаяся капитальным ремонтом сервоусилительного модуля HV, заменяет A16B-2203-0815 в рамках всеобъемлющего внутреннего обновления платы.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что A16B-2203-0815 является правильной платой для моего модуля HV?

Читайте номер детали на этикетке на панели внутри конкретного модуля. Если он читается A16B-2203-0815, это подтверждает правильную замену.Ссылка на таблицу запасных частей в руководстве по техническому обслуживанию FANUC для модели модуля питания хозяина.

Вопрос 2: A16B-2203-0815 для 400-вольтных или 200-вольтных подающих машин?

Based on the 081x range context — which includes confirmed HV series wiring boards (A16B-2203-0800–0803 for SVM1 HVi and A16B-2203-0810 for SVM2-20/20HVi) — the A16B-2203-0815 is likely a High Voltage (400–480VAC) drive board- Подтвердите из названия модуля хост плакаты напряжения рейтинга перед заказом.

Вопрос 3: влияет ли замена A16B-2203-0815 на параметры серво?

Нет. параметры серво находятся в основной памяти CNC. замена привода PCB не влияет на любые хранящиеся значения параметров. после установки замены,CNC восстанавливает сервосвязь и применяет существующие параметры нормально.

Вопрос 4: Какая безопасность выбросов применяется перед доступом к A16B-2203-0815 внутри модуля привода HV?

Сервомодули серии HV, работающие на входе 400-480ВАК, поддерживают магистраль постоянного тока примерно на 540-650ВД. После отключения питания от сети,время разгрузки по руководству по техническому обслуживанию FANUC должно быть полностью соблюдено;Прежде чем открыть модуль, проверьте разряд шины калиброванным вольтметром. Энергия шины ВВ значительно выше, чем у модулей 200 В. Больше емкости, больше напряжения, больше хранимой энергии.
