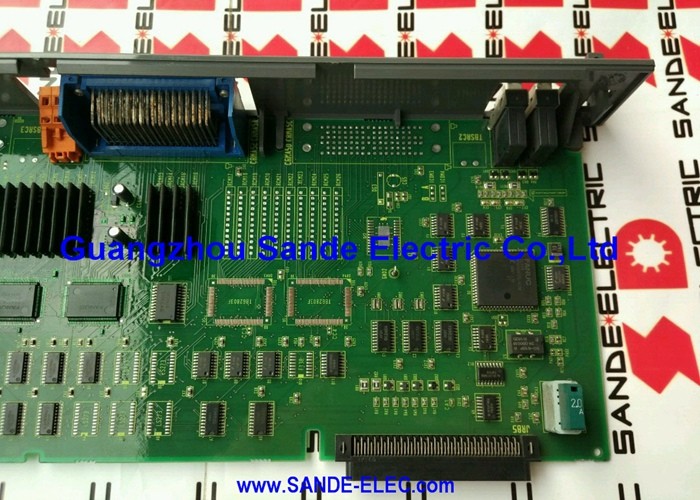

Использованная панель FANUC A16B-2203-0698 A16B22030698 A16B-22O3-O698

А16Б-2203-0698 | Монтажная плата FANUC αi SVM3-20/20/20i — A06B-6114-H303 / трехосная, 20 А / FSSB / 200–240 В переменного тока

SVM3 — три сервооси в одном модуле

FANUC αi SVM3-20/20/20i (A06B-6114-H303) — это трехосный вариант семейства сервоусилителей αi. Если SVM1 управляет одной осью, а SVM2 — двумя, SVM3 управляет тремя сервоосями из одного модуля шириной 60 мм.

Три оси на занимаемой площади 60 мм — это значительное достижение плотности. SVM3-20/20/20i достигает этого благодаря:

• Три независимых транзисторных модуля на 20 А (по одному на ось)
• Общая шина постоянного тока от системы PSM
• Единственное оптоволоконное соединение FSSB от ЧПУ, обслуживающее все три оси посредством шлейфового подключения.
• Внутренний охлаждающий вентилятор и радиатор справляются с комбинированной тепловой нагрузкой.

Монтажная плата A16B-2203-0698 является физической основой этой сборки и содержит все три выходных разъема двигателя, общие соединения шины постоянного тока, разъемы обратной связи энкодера для всех трех осей и межплатный интерфейс с платой управления.

Ключевые характеристики

Внутренняя архитектура печатной платы A06B-6114-H303

На странице продукта ООО «КФАС» для A06B-6114-H303 перечислены все внутренние компоненты платы:

• А16Б-2203-0698— Монтажная плата (данное изделие)
• А20Б-2100-0742— Плата управления
• А20Б-2101-0042— Дополнительная плата управления
• A90L-0001-0510— Компонент привода защиты/ворот
• A90L-0001-0385— Компонент привода защиты/ворот

На монтажной плате A16B-2203-0698 расположены все внешние разъемы — здесь заканчивается полевая проводка. Платы управления расположены за ним и соединены между собой по принципу «плата к плате».

Сценарии применения

Неисправность монтажной платы SVM3:В модуле FANUC αi SVM3-20/20/20i (A06B-6114-H303) возникают неисправности во всех трех сервоканалах одновременно. Контрольные карты проходят проверку правильно. Внутренние соединения монтажной платы A16B-2203-0698 идентифицированы как неисправные. Замена платы (обычно путем полной замены модуля) восстанавливает все три сервооси.

Трехосная конфигурация небольшой машины:Компактный обрабатывающий центр с ЧПУ использует один SVM3-20/20/20i для управления тремя осями (X, Y, Z) из одного модуля, что экономит место в шкафу привода по сравнению с тремя отдельными блоками SVM1.

Часто задаваемые вопросы

В1: В чем разница между A16B-2203-0698 (SVM3-20/20/20i) и A16B-2203-0680 (SVM3-20/20/40i)?

• A16B-2203-0698: Монтажная плата для SVM3-20/20/20i (A06B-6114-H303)
• A16B-2203-0680: Монтажная плата для SVM3-20/20/40i (A06B-6114-H304)

Конфигурация 20/20/40 имеет одну ось 40 А вместо трех осей 20 А, что требует другой монтажной платы для размещения аппаратного обеспечения с более высоким выходным током на третьей оси.

Вопрос 2. Какие двигатели обычно используются в SVM3-20/20/20i?

Этот модуль «обычно управляет двигателями Fanuc i Servo моделей 4i/3000, 4i/4000». Это компактные серводвигатели αi с номинальным током в пределах 6,5 А в непрерывном режиме на ось. SVM3-20/20/20i обычно используется на компактных станках с ЧПУ — небольших обрабатывающих центрах, токарных станках, электроэрозионных станках и многокоординатных шлифовальных станках — где три серводвигателя малого и среднего размера работают от одного модуля.

В3: Требует ли замена A16B-2203-0698 изменения параметров сервопривода?

Нет. Параметры сервопривода для всех трех осей находятся в основной памяти параметров ЧПУ. После замены модуля или ремонта платы ЧПУ восстанавливает связь FSSB с модулем и применяет существующий набор трехосных параметров. После замены проведите испытания на низкой скорости по всем трем осям, прежде чем вернуться к полной производительности.

Вопрос 4. Что произойдет, если охлаждающий вентилятор внутри SVM3-20/20/20i выйдет из строя?

Модуль содержит внутренний охлаждающий вентилятор. Все три оси 20 А используют один и тот же путь охлаждения. При выходе из строя вентилятора тепловая нагрузка по всем трем осям накапливается без рассеивания. Тепловая защита модуля отключит привод, генерируя сигнал тревоги о перегреве, до того, как будет достигнута критическая температура. Компания CNC Electronics отмечает, что вентилятор доступен как отдельная запасная часть. Замена вентилятора является правильным ответом на сигнал об охлаждении на этом модуле, прежде чем рассматривать неисправность на уровне платы.
