Использованная панель FANUC A16B-2203-0691 A16B22030691 A16B-22O3-O691

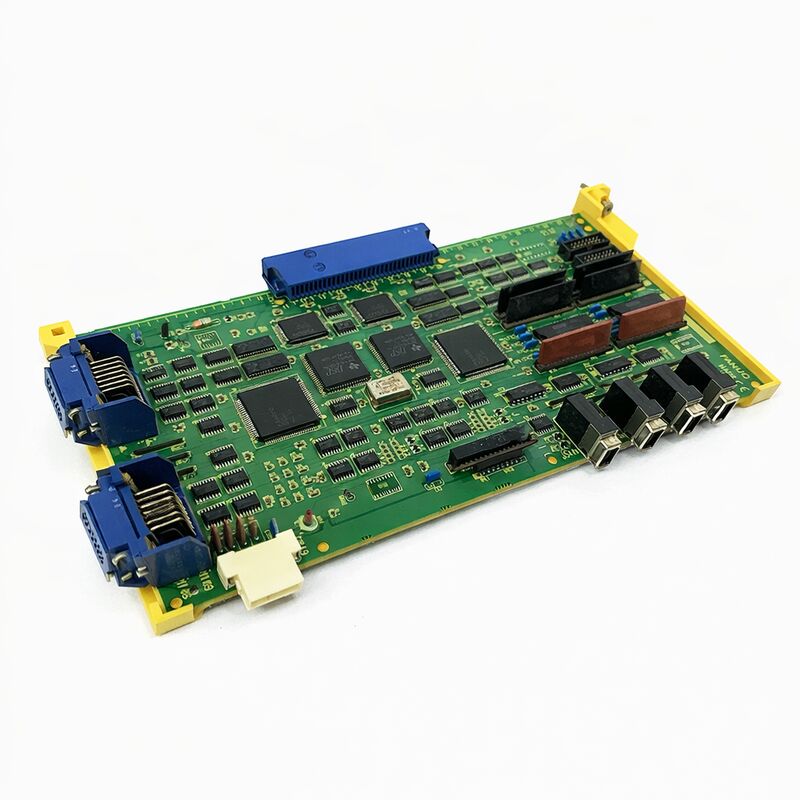

FANUC A16B-2203-0691 αi Сервомодульная плата разводки для aiSV1-20

Обзор

A16B-2203-0691 это αi сервомодульная плата разводки, используемая с аппаратным обеспечением усилителя aiSV1-20. Она описывается как плата, обычно устанавливаемая на одноосевые модули серии A06B-6114 αiSV, а каналы запчастей также идентифицируют ее как плату для ALPHA-i SERVO SVM1-20I.

Это помещает ее во внутренний раздел разводки/управления усилителя, а не в слой основной платы ЧПУ или платы связи.

Эта плата не является универсальной запасной частью. Она принадлежит внутренней структуре сервомодуля αi и связана с семейством усилителей, в которое она устанавливается. При проведении технического обслуживания платы в таком положении подбираются по точной роли усилителя и установленному типу модуля, поскольку плата поддерживает внутреннюю электрическую структуру сервоусилителя, а не широкую внешнюю функцию контроллера.

Перечень в руководстве по техническому обслуживанию также связывает A16B-2203-0691 с конфигурациями αi SV 20 в диапазоне A06B-6117-H103 / C103, в то время как приведенное выше описание продукта связывает ее с одноосными модулями A06B-6114 aiSV.

На практике это означает, что перед заказом всегда следует проверять точную установленную модель усилителя и маркировку платы на оборудовании.

Технические данные

Применение

Эта плата подходит для установленных сервоусилительных модулей FANUC αi, которые уже используют позицию внутренней платы разводки A16B-2203-0691.

Она особенно актуальна при ремонте сервомодулей, восстановлении плат и реставрации усилителей, когда исходное аппаратное обеспечение модуля остается в основном неповрежденным, но требуется замена внутренней печатной платы.

Она особенно полезна, когда секция питания и узел радиатора остаются исправными, но требуется замена внутренней платы модуля для восстановления исходной структуры усилителя.

В такой ситуации подбор той же платы разводки помогает сохранить существующую архитектуру модуля и конфигурацию установленной платы управления.

Руководство по выбору

При выборе A16B-2203-0691 сначала подтвердите код платы непосредственно на установленной печатной плате, а затем проверьте модель усилителя, в котором она установлена.

Этот шаг важен, поскольку одна и та же семейство плат встречается в нескольких вариантах сервомодулей αi, а близкие модели могут использоваться в различных конфигурациях тока или осей.

Во-вторых, проверьте само обозначение усилителя.

Наиболее точное описание платы связывает эту модель с aiSV1-20 и модулями одноосевыми A06B-6114, в то время как ссылки в руководстве также связывают ее со списками αi SV 20.

Это означает, что наиболее надежным методом выбора является фактический код установленной платы в сочетании с маркировкой установленного усилителя.

В-третьих, рассмотрите контекст платы внутри модуля. Некоторые описания отмечают, что сервомодуль оснащен этой платой разводки вместе с платой управления FSSB A16B-2101-004x, что может помочь при визуальном подтверждении внутренних компонентов установленного усилителя во время обслуживания.

Руководство по замене

Перед заказом подтвердите маркировку платы, модель усилителя и точный тип модуля, в котором она установлена. Для внутренних плат сервомодулей эти три проверки более надежны, чем попытка идентифицировать плату только по общему описанию семейства сервоприводов.

Если усилитель уже ремонтировался ранее, также разумно сравнить текущие маркировки установленной платы с записями машины.

Старые сервомодули могут иметь установленные платы от предыдущих ремонтных работ, поэтому прямая проверка оборудования является самым безопасным путем.

Часто задаваемые вопросы

В1: Что это за плата A16B-2203-0691?
Это αi сервомодульная плата разводки. На практике она находится внутри модуля усилителя и поддерживает внутреннюю структуру платы сервопривода, а не служит общей платой управления или дисплея.

В2: Почему "aiSV1-20" важно в описании?
Потому что это определяет роль платы на стороне усилителя. Плата, установленная в модуле aiSV1-20, должна выбираться для сохранения той же установленной конфигурации усилителя, а не просто по общему семейству плат FANUC.

В3: Почему перед покупкой следует проверить модель усилителя?
Потому что семейства плат, подобные этой, могут встречаться в нескольких вариантах усилителей αi. Точная маркировка установленного модуля помогает подтвердить, принадлежит ли плата той же конфигурации тока, оси и структуры модуля, которая уже находится в эксплуатации.

В4: Это полный сервоусилитель?
Нет. Это печатная плата, используемая внутри модуля сервоусилителя, а не полный узел усилителя. Это различие важно, поскольку замена должна соответствовать роли внутренней платы внутри существующего усилителя, а не всего привода как единого целого.

В5: Что следует проверить перед покупкой?
Проверьте маркировку платы, подтвердите тип усилителя и проверьте контекст установленного модуля. Для внутренних плат усилителей эта комбинация обеспечивает гораздо более надежное соответствие, чем полагаться только на общее описание семейства.
