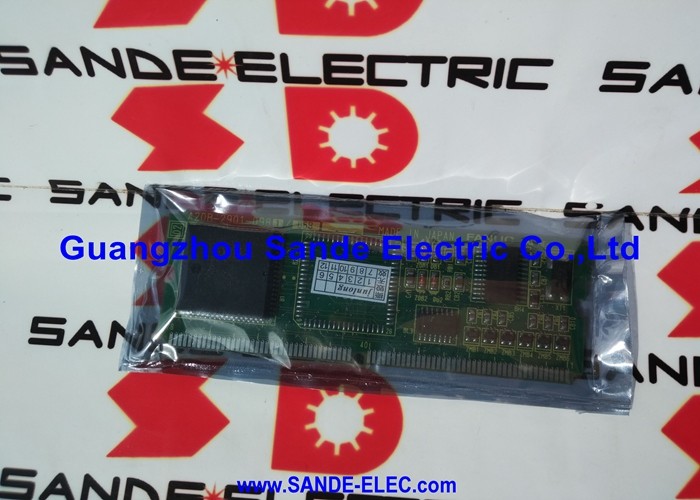

Новый совет FANUC A16B-2203-0680 A16B22030680 A16B-22O3-O68O

А16Б-2203-0680 | Плата сервопривода серии FANUC A16B-2203 — Сервоусилитель с ЧПУ / Производство Японии / Промышленные запасные части

A16B-2203-068x — Монтажные платы сервопривода в контексте

Серия A16B-2203-068x находится в секции монтажных плат сервоприводов серии A16B-2203. В более широкой группе 06xx этой серии преобладают монтажные платы для семейств сервоусилителей αis (Alpha iS) и αi (Alpha i):

• 0590–0592:Монтажные платы SVM2 для Alpha SVM2-12/40, 20/40, 40/40 (интерфейс FSSB)
• 0625:Монтажная плата SVM1-360i (αis, подтверждено)
• 0660–0662:Монтажные платы SVM1-40i, 80i, 160i (αis, подтверждено)
• 0691:Монтажная плата SVM1-20i (αis, подтверждено)
• 0695, 0697:Соседние платы, обслуживающие приложения сервомодулей αis и Series-16 (описаны в сопутствующих статьях)

A16B-2203-0680 занимает свое место в этой линейке монтажных плат для сервоприводов, выполняя функции внутреннего разъема и маршрутизации питания/сигнала внутри конкретного модуля сервоусилителя FANUC, к которому он принадлежит.

Монтажные платы этой серии обеспечивают:

Слои сильноточного соединения:Вход шины постоянного тока, выходные клеммы трехфазного двигателя и разъемы обратной связи энкодера — все они заканчиваются в физически прочных разъемах монтажной платы.

Интерфейс платы управления:Плата управления (например, A20B-2100-0740, 0540 или 0830) монтируется на монтажную плату через внутренние разъемы, получая питание и направляя сигналы через слой монтажной платы.

Структурная основа модуля:Монтажная плата образует структурную заднюю часть блока печатных плат приводного модуля, обеспечивая правильное выравнивание всех внутренних плат.

Основная информация о продукте

Сценарии применения

Неисправность платы сервомодуля:В модуле сервоусилителя FANUC возникает неисправность, связанная с его монтажной платой — повреждение разъема, выход из строя цепи сильного тока или физическое повреждение во время технического обслуживания. A16B-2203-0680 идентифицируется по этикетке на плате и заменяется для восстановления целостности разъема модуля.

Ремонт приводного модуля:Специализированная сервисная мастерская с ЧПУ, занимающаяся ремонтом модулей сервоусилителей FANUC, заменяет A16B-2203-0680 в рамках полного обновления платы для соответствующего поколения приводов.

Часто задаваемые вопросы

Вопрос 1: Как убедиться, что A16B-2203-0680 является подходящей монтажной платой для моего приводного модуля?

Прочтите номер детали на этикетке платы внутри конкретного приводного модуля. Перекрестная ссылка на список запасных частей приводного модуля в руководстве по техническому обслуживанию FANUC. В таблице запасных частей каждая позиция платы сопоставлена ​​с ее точным номером детали.

В2: Влияет ли замена A16B-2203-0680 на параметры сервопривода?

Нет. Параметры сервопривода находятся в основной памяти параметров ЧПУ. Монтажная плата представляет собой пассивный сильноточный аппаратный уровень. Его замена не влияет на сохраненные значения параметров сервопривода.

Вопрос 3. Какие меры безопасности необходимо предпринять перед доступом к A16B-2203-0680?

Модули привода содержат конденсаторы шины постоянного тока, сохраняющие опасное напряжение после отключения питания. Соблюдайте время ожидания разгрузки, указанное в соответствующем руководстве по техническому обслуживанию FANUC. Прежде чем прикасаться к каким-либо внутренним платам, проверьте разряд шины с помощью калиброванного вольтметра.

Вопрос 4. Совместим ли A16B-2203-0680 с поколениями накопителей с интерфейсом FSSB и типа A?

Будет ли плата 0680 использоваться совместно поколениями приводов с интерфейсом FSSB и Type-A, зависит от ее конкретного применения — монтажные платы для разных вариантов интерфейса иногда идентичны (как видно на примере SVM2-12/40, использующего A16B-2203-0590 для обоих интерфейсов), а иногда и различаются.
