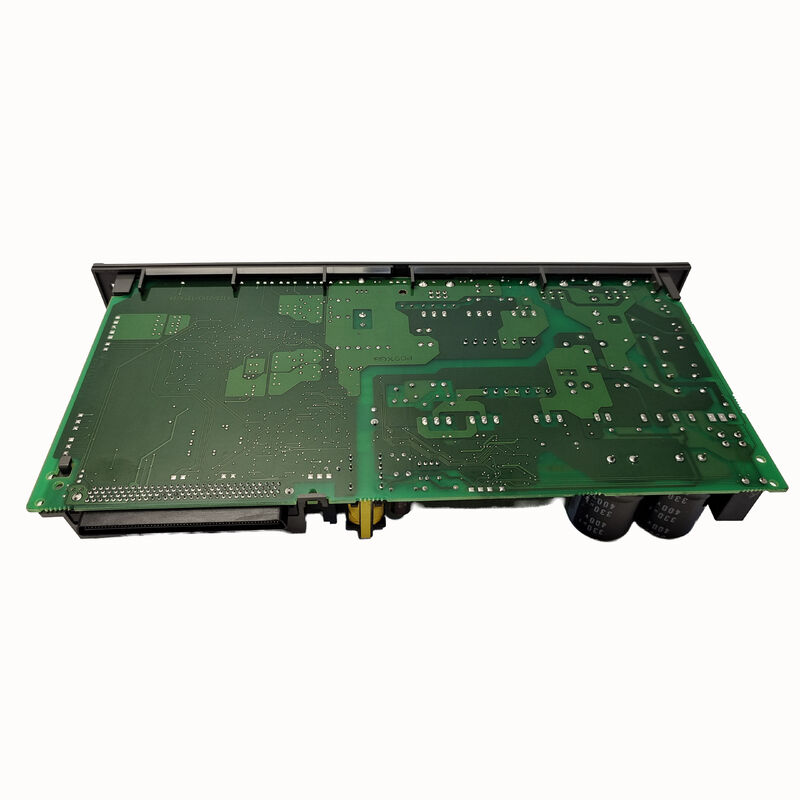

FANUC PCB BOARD A16B-2203-0674 A16B22030674 A16B-22O3-O674 Включается в состав пластин.

А16Б-2203-0674 | Монтажная плата сервопривода FANUC Alpha-I SVM2-80/160i — A06B-6114-H210 / асимметричная, 80A+160A, двухосная

SVM2-80/160i — асимметричный двухосный привод

В руководстве по техническому обслуживанию FANUC B-65285EN/03 подтверждено, что A16B-2203-0674 является монтажной платой для A06B-6114-H210, имеющей обозначение SVM2-80/160i. Это асимметричный вариант семейства двухосных сервоприводов SVM2:

Асимметричный номинал 80A/160A SVM2-80/160i делает его предпочтительным приводом для станков с ЧПУ, где две оси имеют существенно разные требования к мощности — например, ось Z с высокой нагрузкой (колонна или плунжер) в паре с осью Y с меньшей нагрузкой или ось подачи стола в паре с осью прецизионного позиционирования.

Ключевые характеристики

Роль монтажной платы в SVM2-80/160i

Монтажная плата A16B-2203-0674 обеспечивает внутреннюю маршрутизацию сигналов, характерную для асимметричной архитектуры 80/160i. Два осевых канала имеют разные размеры транзисторных модулей — для канала 160 А требуются модули IGBT большего размера, чем для канала 80 А — а расположение печатной платы и размеры проводников монтажной платы отражают эти разные уровни тока.

Плата подключения соединяет:

• Сигналы управления затвором от платы управления FSSB подаются на два банка IGBT различной емкости.
• Обратная связь по току от двух цепей измерения тока с разными номиналами
• Внешние оптоволоконные разъемы FSSB для связи с ЧПУ
• Два разъема кабеля энкодера двигателя (по одному на канал оси)

Сценарии применения

Неисправность монтажной платы SVM2-80/160i в системе с асимметричной осью:ЧПУ FANUC с приводом SVM2-80/160i обеспечивает сервосигнализацию. После проверки платы управления и силового каскада неисправной определяется монтажная плата A16B-2203-0674. Замена восстанавливает функцию двухосного сервопривода.

Идентификация версии сервомодуля /07B:Подтвержденная версия /07B указана на этикетке платы. При поиске подтвердите версию на этикетке установленной платы, чтобы обеспечить совместимость с конкретной версией аппаратного обеспечения сервомодуля.

Часто задаваемые вопросы

В1: Что отличает A16B-2203-0674 (SVM2-80/160i) от A16B-2203-0673 (SVM2-80/80i)?

Обе платы представляют собой монтажные платы для двухосных приводов SVM2 серии A06B-6114, но для разных вариантов токовой нагрузки. А16Б-2203-0673 обслуживает СВМ2-80/80и (80А + 80А, равноосные). А16Б-2203-0674 обслуживает СВМ2-80/160i (80А + 160А, асимметричный). Платы не являются взаимозаменяемыми — расположение печатной платы и размеры проводников различаются для соответствия различным размерам транзисторных модулей на канале 160 А.

Вопрос 2. Почему в машине используется асимметричный привод 80 А/160 А, а не согласованная пара?

SVM2-80/160i является оптимальным выбором, когда две оси в одном и том же положении шкафа имеют существенно разные требования к мощности. Использование асимметричного привода правильно определяет мощность каскада для каждой оси, что позволяет избежать затрат и выделения тепла, связанных с завышением спецификации более легкой оси с мощностью 160 А, обеспечивая при этом достаточный запас по току для более тяжелой оси.

В3: Работает ли A16B-2203-0674 с той же платой управления FSSB, что и A16B-2203-0673?

Да. И SVM2-80/80i, и SVM2-80/160i используют одно и то же семейство карт управления FSSB (A16B-2100-074x или A16B-2101-004x). Плата управления одинаково обрабатывает цифровой сервоалгоритм и связь FSSB для приводов обоих номиналов — различается только монтажная плата, позволяющая использовать оборудование разного силового каскада.

Вопрос 4. Какие меры предосторожности применяются при замене A16B-2203-0674 внутри сервомодуля?

Выключите и заблокируйте электропитание. Прежде чем открывать модуль, убедитесь, что шина постоянного тока SVM2-80/160i разряжена ниже 30 В с помощью калиброванного вольтметра постоянного тока. SVM класса 200В работает с шиной постоянного тока примерно 280В — это напряжение сохраняется после отключения сети. Держите сменную плату антистатическим браслетом на поверхности, устойчивой к электростатическому разряду.

Вопрос 5: Как убедиться, что A16B-2203-0674 является подходящей монтажной платой для моего SVM2-80/160i?

На передней паспортной табличке приводного модуля указан номер модели A06B-6114-H210 (спецификация заказа) или A06B-6114-C210 (спецификация устройства) для SVM2-80/160i. В руководстве по техническому обслуживанию FANUC B-65285EN/03 в качестве назначения монтажной платы указано A16B-2203-0674. Также проверьте номер детали на этикетке на самой установленной плате, прежде чем заказывать замену.
