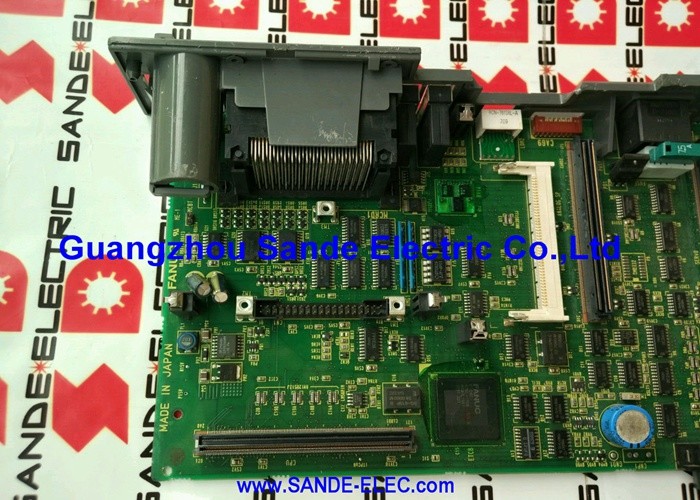

FANUC PCB BOARD A16B-2203-0670 A16B22030670 A16B-22O3-O67O

A16B-2203-0670∙ FANUC A16B-2203-067x Альфа-I SVM Сервопроводная панель ∙ A06B-6114 Серия CNC Сервопривод PCB

A16B-2203-067x Семейство сервопроводных плат Alpha-I SVM

A16B-2203-0670 является первой панелью в линейке A16B-2203-067x, подтвержденной семьей панелей проводки для сервомодулей SVM серии FANUC Alpha-I (серия A06B-6114).Этот диапазон подтверждается на нескольких сессиях с последовательными советами на тесно связанных позициях:

A16B-2203-0670 at position 0670 precedes the confirmed SVM2-80/80i (0673) and SVM2-80/160i (0674) boards — consistent with an earlier SVM variant or a related wiring board function within the same A06B-6114 Alpha-I drive family.

Основная информация о продукте

Роль панели проводки Альфа-I SVM

В архитектуре FANUC Alpha-I SVM панель проводки (A16B-2203-067x) выполняет функции маршрутизации сигнала и интерфейса в сервомодуле:

Маршрутизация порта:Перемещает сигналы PWM-привода от карты управления FSSB к модулям IGBT-транзисторов питания, контролируя, когда каждый транзистор переключается, чтобы произвести требуемый ток двигателя.

Текущая обратная связь:Маршрутизирует сигналы обратной связи тока от резисторов шунта энергетической стадии обратно на карту управления, обеспечивая измерение тока двигателя в режиме реального времени для текущей петли управления.

Интерфейс внешнего разъема:Предоставляет внешние позиции разъемов для FSSB волоконно-оптических кабелей, разъемов кодера двигателя и сигналов В/В.

Сценарии применения

Неисправность на панели проводки Альфа-I SVM:Сервомодуль FANUC Alpha-I SVM на станке с ЧПУ развивает внутренние сбои сигнала. После проверки карты управления FSSB и силовых транзисторов выявляется панель проводки A16B-2203-0670.Замена восстанавливает правильное внутреннее маршрутизация сигнала.

Планируемое обслуживание сервомодуля:Сервомодуль FANUC Alpha-I SVM подвергается обновлению внутренней платы.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что A16B-2203-0670 является правильной панелью для моего сервомодуля Alpha-I?

Читайте номер детали на этикетке установленной платы внутри сервомодуля. Если он гласит A16B-2203-0670, это подтвержденная замена.Ссылка на номер модели передней таблички сервомодуля и таблицу распределения PCB в соответствующем руководстве по техническому обслуживанию сервоусилителя FANUC Alpha.

Вопрос 2: Можно ли заменить A16B-2203-0670 на A16B-2203-0671, 0673 или 0674?

Нет. Каждая панель проводки в семействе 067x специфична для своей модели привода, расположение ПКБ, положения разъемов и интерфейс модуля транзистора различаются между панелями.A16B-2203-0670 не может заменить 0671, 0673, 0674 или 0675.Прежде чем заказать, подтвердите правильную доску на этикетке установленного устройства.

Вопрос 3: Какие меры предосторожности применяются перед доступом к A16B-2203-0670 внутри сервомодуля?

Выключите питание и отключите питание сервопривода.Автобус Alpha-I SVM DC сохраняет заряд после отключения питания от сети проверьте, что напряжение автобуса ниже 30 В с помощью калиброванного вольтметра постоянного тока перед открытием модуля. Управляйте A16B-2203-0670 антистатическим запястным ремнем на защищенной от ESD поверхности.

Вопрос 4: требуется ли замена A16B-2203-0670 изменениями параметров серво?

Нет. параметры серво находятся в основной памяти параметров CNC и не подвергаются воздействию замены кабельной платы.CNC загружает параметры сервопривода во время запускаПроверьте правильный сервоотказ при низкой скорости перед возвращением к производству.
